Замена дочерней платы Samsung Galaxy Note20

Полностью выключите телефон перед началом разборки.

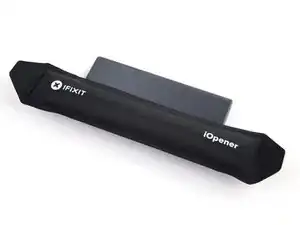

Разогрейте iOpener и приложите его к левой стороне задней крышки на одну минуту.

Можно также использовать фен, тепловую пушку или нагревательную плиту, но будьте осторожны, чтобы не перегреть телефон — экран, внутренний аккумулятор и пластиковая задняя крышка чувствительны к воздействию тепла.

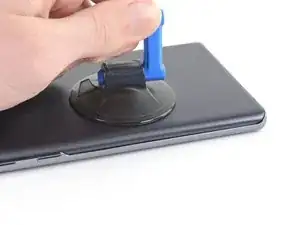

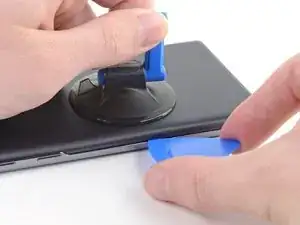

Приложите присоску к нагретому краю задней крышки как можно ближе к краю.

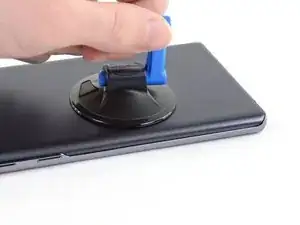

Сильным, равномерным усилием потяните присоску вверх, чтобы создать зазор между задней крышкой и рамкой.

В зависимости от возраста телефона это может быть сложно. Если возникают трудности, подогрейте край и попробуйте снова.

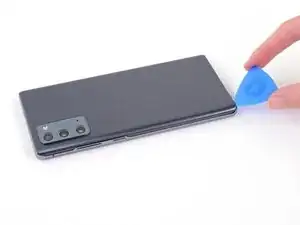

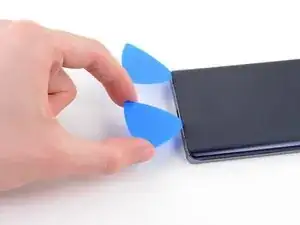

Вставьте открывающую лопатку в образовавшийся зазор.

Не вставляйте лопатку глубже 5 мм в телефон, иначе вы рискуете повредить внутренние компоненты.

При разрезании клея по периметру телефона не вставляйте лопатку глубже 5 мм, чтобы не повредить внутренние компоненты.

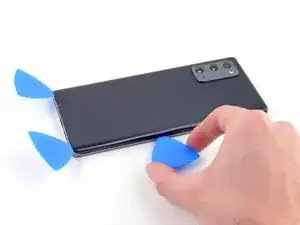

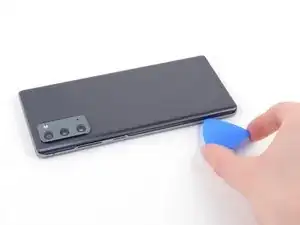

Проведите лопатку вдоль левого края в направлении к нижнему левому углу, чтобы разрезать клей.

Оставьте лопатку, вставленную в нижнем левом углу, чтобы клей не склеился снова.

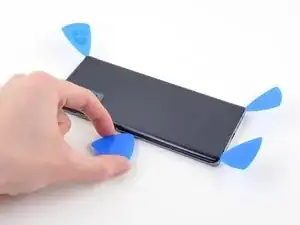

Повторите процесс нагрева и разрезания клея по трем оставшимся сторонам задней крышки.

Вы можете вставлять новые лопатки в зазоры, созданные лопатками, оставленными в каждом углу.

По мере продвижения оставляйте лопатку в каждом углу, чтобы клей не склеился снова.

Если задняя крышка все еще прикреплена к рамке после разрезания всех четырех сторон, попробуйте снова прорезать клей лопаткой.

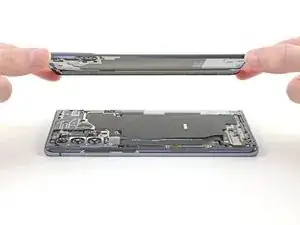

Поднимите заднюю крышку строго вертикально вверх и снимите её.

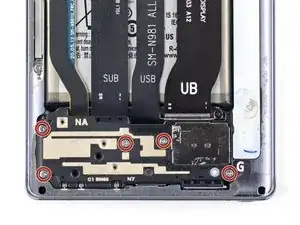

Используйте отвертку Phillips, чтобы выкрутить шесть винтов длиной 4.0 мм, фиксирующих экранную плату (shield) материнской платы.

Если эти винты ранее не откручивались, их может быть трудно удалить, так как на резьбе нанесён фиксатор резьбы.

На протяжении всего ремонта следите за каждым винтом и убедитесь, что он возвращается на своё место.

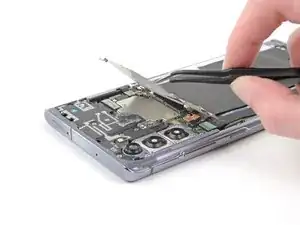

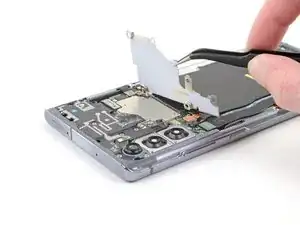

Используйте пинцет, чтобы приподнять и отогнуть экранную плату (shield) назад.

Будьте осторожны при обращении с экранной платой, так как её кромки тонкие и острые.

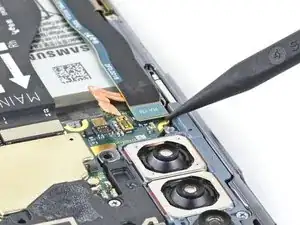

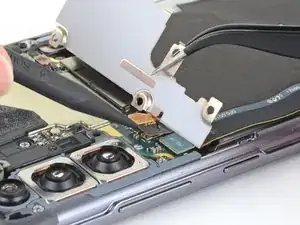

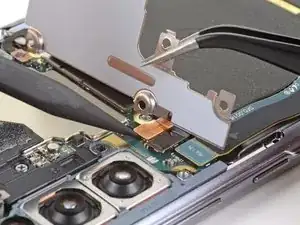

Удерживая экранную плату пинцетом в стороне, используйте заострённый конец лопатки, чтобы приподнять контактный разъём аккумулятора (press connector).

Старайтесь поддевать только край разъёма, чтобы не повредить сам разъём и окружающие компоненты.

Чтобы заново подключить контактные разъёмы такого типа, аккуратно совместите и нажмите на одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте посередине. Если разъём окажется смещён, контакты могут погнуться и быть необратимо повреждены.

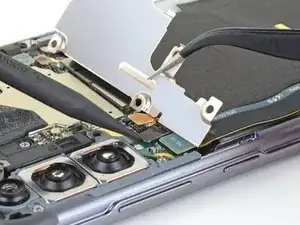

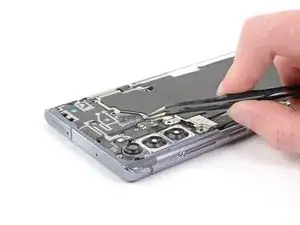

Удерживая экранную плату пинцетом в стороне, используйте заострённый конец лопатки, чтобы приподнять контактный разъём катушки беспроводной зарядки.

Схватите экранную плату пальцами.

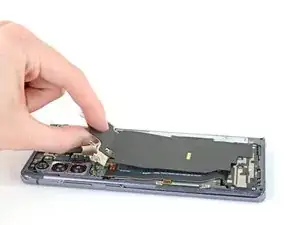

Отклейте катушку беспроводной зарядки и отведите её от устройства.

Катушка беспроводной зарядки прикреплена к устройству лёгким клеевым слоем.

Снимите катушку беспроводной зарядки.

Используйте отвертку Phillips, чтобы выкрутить пять винтов длиной 4.0 мм, крепящих динамик к рамке.

Вставьте заострённый конец лопатки под динамик рядом с его верхним левым отверстием для винта.

Используйте лопатку, чтобы отжать и отсоединить динамик от рамки.

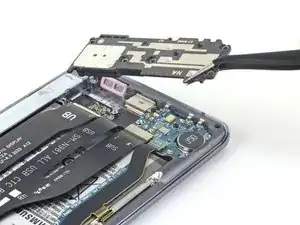

Используйте пинцет, чтобы поднять и вынуть динамик.

Старайтесь не проткнуть и не согнуть аккумулятор пинцетом — проткнутый или согнутый аккумулятор может протечь опасные химикаты или вызвать тепловой инцидент.

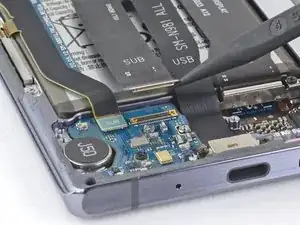

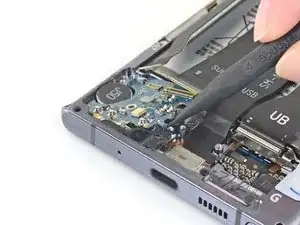

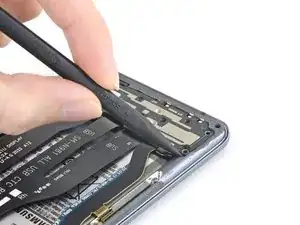

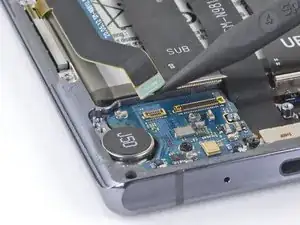

Используйте заострённый конец лопатки, чтобы отсоединить основной межсоединительный кабель от дочерней платы.

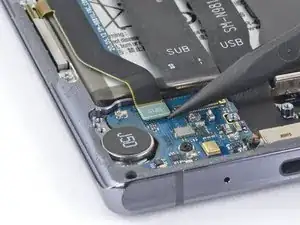

Используйте заострённый конец лопатки, чтобы отсоединить вспомогательный межсоединительный кабель от дочерней платы.

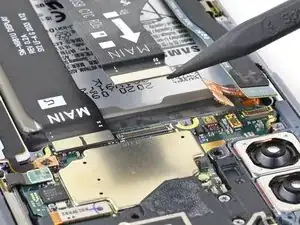

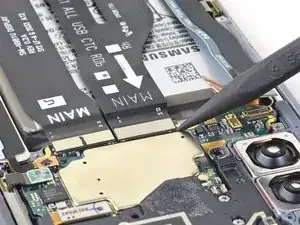

Используйте заострённый конец лопатки, чтобы отсоединить вспомогательный шлейф от материнской платы.

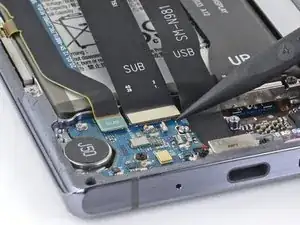

Используйте заострённый конец лопатки, чтобы отсоединить основной шлейф от материнской платы.

Используйте крестовую отвертку, чтобы выкрутить винт 2,9 мм, фиксирующий дочернюю плату к рамке.

Дочерняя плата закреплена на рамке тремя пружинными контактами вдоль нижнего края.

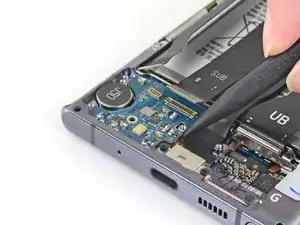

Вставьте заострённый конец лопатки под правую сторону дочерней платы рядом с посадочным местом для винта.

С помощью лопатки приподнимите и отсоедините дочернюю плату от рамки.

Под дочерней платой находятся мелкие поверхностно-монтированные компоненты. Вставляйте лопатки только настолько, насколько необходимо, чтобы не повредить компоненты.

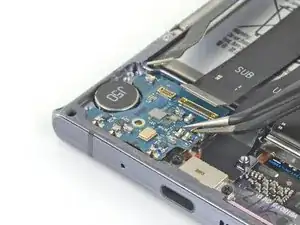

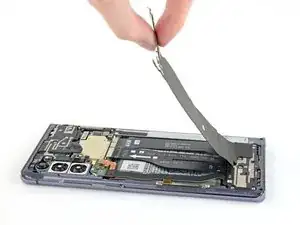

Используйте пинцет, чтобы поднять и удалить дочернюю плату.
