Замена задней камеры Samsung Galaxy Note Edge
У вашего Samsung Galaxy Note Edge камера заднего вида с разрешением 16 мегапикселей. Если качество фотографий ниже возможного, необходимо заменить камеру. Чтобы получить доступ к задней камере, нужно снять заднюю крышку, среднюю раму и материнскую плату.
Шаг 1
Выключите устройство и убедитесь, что оно полностью обесточено.
Положите телефон экраном вниз на чистую ровную поверхность.
Шаг 2
Используйте лопатку, чтобы снять заднюю крышку телефона через вырез в левом верхнем углу.
Извлеките аккумулятор, воспользовавшись вырезом под ним.
При создании данного руководства в нашем устройстве не было аккумулятора.
Шаг 3
Аккуратно сдвиньте SIM-карту в сторону, чтобы удалить её из держателя.
Извлеките стилус из держателя.
Шаг 4
Используя отвёртку Phillips #000, выкрутите пятнадцать винтов длиной 4 мм, которые крепят заднюю часть шасси.
Вставьте лопатку в разъём стилуса и подденьте среднюю раму, отделяя её от корпуса телефона.
Перемещайте лопатку вдоль края устройства, аккуратно отсоединяя среднюю раму, пока она полностью не отделится.
Шаг 5
Воспользовавшись острым концом лопатки, отключите два провода (розовый и белый), расположенных в нижней части телефона.
Острым концом лопатки отсоедините кабель сканера отпечатка пальца — он расположен прямо над розовым и белым кабелями.
Шаг 6
Острым концом лопатки отсоедините следующие шлейфы, которые подключены к логической плате в левом верхнем углу:
Фронтальную камеру
Дисплей AMOLED
Емкостную панель AMOLED
Шаг 7
Аккуратно вставьте острый конец лопатки под материнскую плату с верхнего края.
Аккуратно приподнимите материнскую плату и отключите кабель, соединяющий дочернюю плату, которая крепится к нижней стороне материнской платы.
Удалите материнскую плату из устройства.
Шаг 8

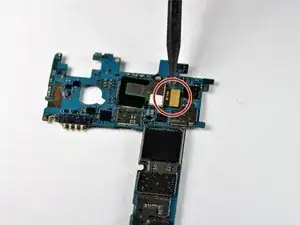

Задняя камера соединена с материнской платой.
Острым концом лопатки отключите кабель, расположенный справа от камеры.
Выполняйте этот шаг на ровной поверхности, так как камера полностью отделится после отключения кабеля. В противном случае камера может упасть.
Извлеките заднюю камеру из устройства.
Заключение
Чтобы собрать устройство, выполните шаги в обратном порядке.
