Замена USB‑C порта Samsung Galaxy Note20

Полностью выключите телефон перед началом разборки.

Нагрейте iOpener и приложите его к левой стороне задней крышки на одну минуту.

Также можно использовать фен, тепловую пушку или нагревательную пластину, но будьте осторожны, чтобы не перегреть телефон — экран, внутренний аккумулятор и пластиковая задняя крышка чувствительны к воздействию тепла.

Прикрепите присоску к нагретому краю задней крышки как можно ближе к кромке.

Сильным, равномерным усилием потяните вверх за присоску, чтобы образовать зазор между задней крышкой и рамкой.

В зависимости от возраста телефона это может быть сложно. Если возникают трудности, подогрейте край и попробуйте снова.

Вставьте лезвие для открывания в образованный зазор.

Не вставляйте лезвие глубже 5 мм в телефон — вы рискуете повредить внутренние компоненты.

При прорезании клея по периметру телефона не вставляйте лезвие глубже 5 мм, чтобы не повредить внутренние компоненты.

Сдвиньте лезвие вдоль левого края к нижнему левому углу, чтобы разрезать клей.

Оставьте лезвие вставленным в нижнем левом углу, чтобы клей не слипся снова.

Повторите процесс нагрева и разрезания клея по трём оставшимся сторонам задней крышки.

Вы можете вставлять новое лезвие в зазоры, созданные лезвиями, оставленными в углах.

По мере продвижения оставляйте лезвие в каждом углу, чтобы клей не слипся снова.

Если задняя крышка всё ещё прикреплена к рамке после разрезания всех четырёх сторон, попробуйте ещё раз провести лезвием по клею.

Поднимите заднюю крышку строго вверх, чтобы снять её.

Используйте крестовую отвёртку, чтобы выкрутить шесть винтов длиной 4,0 мм, фиксирующих экранную пластину материнской платы.

Если эти винты ранее не выкручивали, они могут быть трудны для удаления из‑за фиксатора резьбы на резьбе.

В течение всего ремонта следите за каждым винтом и убедитесь, что он возвращается точно на своё место.

Используйте пинцет, чтобы поднять и отогнуть экранную пластину материнской платы.

Будьте осторожны при обращении с экранной пластиной — её кромки тонкие и острые.

Держа экранную пластину пинцетом в стороне, используйте заострённый конец лопатки, чтобы поддеть и отжать разъём питания аккумулятора с нажимом.

Осторожно поддевайте только под край разъёма, чтобы не повредить сам гнездо и окружающие компоненты.

Чтобы снова подключить нажимные разъёмы подобного типа, аккуратно совместите и нажмите одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте по центру. Если разъём смещён, контакты могут погнуться, что приведёт к необратимому повреждению.

Держа экранную пластину пинцетом в стороне, используйте заострённый конец лопатки, чтобы поддеть и отжать разъём беспроводной зарядной катушки.

Схватите экранную пластину пальцами.

Отделите беспроводную зарядную катушку, поддев и отводя её от устройства.

Беспроводная зарядная катушка приклеена к устройству слабо.

Снимите беспроводную зарядную катушку.

Используйте крестовую отвёртку, чтобы выкрутить пять винтов длиной 4,0 мм, фиксирующих динамик к рамке.

Вставьте заострённый конец лопатки под динамик рядом с верхним левым отверстием для винта.

С помощью лопатки подденьте и отделите динамик от рамки.

Снимите динамик пинцетом.

Старайтесь не проколоть и не погнуть аккумулятор пинцетом — проколотый или погнутый аккумулятор может протечь опасными химикатами или вызвать тепловое событие.

Используйте заострённый конец лопатки, чтобы отключить основной межсоединительный кабель от дочерней платы.

Используйте заострённый конец лопатки, чтобы отключить вторичный межсоединительный кабель от дочерней платы.

Используйте заострённый конец лопатки, чтобы отсоединить вторичный соединительный кабель от материнской платы.

Используйте заострённый конец лопатки, чтобы отсоединить основной соединительный кабель от материнской платы.

Используйте крестовую отвёртку Phillips, чтобы выкрутить винт 2,9 мм, удерживающий дочернюю плату в каркасе.

Дочерняя плата закреплена в каркасе тремя пружинными контактами по нижнему краю.

Вставьте заострённый конец лопатки под правую сторону дочерней платы рядом с выступом для винта.

С помощью лопатки подденьте и отсоедините дочернюю плату от каркаса.

Под дочерней платой находятся мелкие поверхностно-монтируемые компоненты. Вставляйте лопатку только настолько, насколько необходимо, чтобы не повредить эти компоненты.

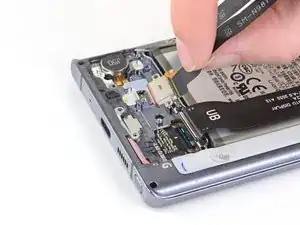

Используйте пинцет, чтобы поддеть и снять дочернюю плату.

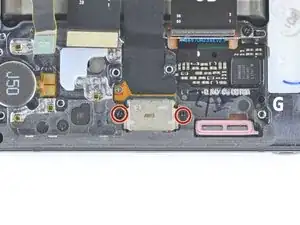

Используйте крестовую отвёртку Phillips, чтобы выкрутить два винта 2,9 мм, удерживающие порт USB-C в телефоне.

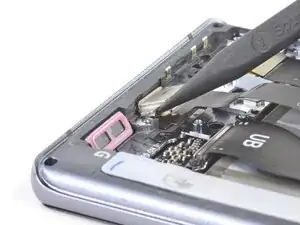

Вставьте заострённый конец лопатки под правое отверстие для винта на порту USB-C.

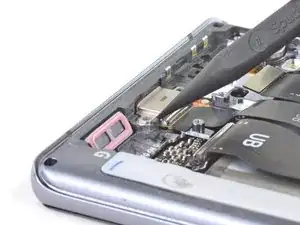

Подденьте порт USB-C, чтобы ослабить его крепление в каркасе.

Порт USB-C может выскочить из своего слота при поддевании.

Порт USB-C удерживается красной резиновой прокладкой. Поддевание с равномерной силой постепенно ослабит порт USB-C в его слоте.

Ухватитесь за кабель USB-C пальцами как можно ближе к порту USB-C.

Снимите порт USB-C, потянув его вверх и от нижней части телефона.

Избегайте сильного сгибания плоского кабеля, чтобы не повредить его.
