Замена вибромотора Samsung Galaxy Note Edge

Выключите устройство и убедитесь, что оно полностью обесточено.

Положите телефон экраном вниз на чистую ровную поверхность.

Используйте лопатку, чтобы снять заднюю крышку телефона, вставив её в паз в левом верхнем углу корпуса.

Извлеките аккумулятор, поддев лопаткой выемку, расположенную непосредственно под местом установки аккумулятора.

При создании этого руководства в нашем устройстве отсутствовал аккумулятор.

Извлеките SIM-карту из её держателя, аккуратно сдвинув её в горизонтальном направлении.

Извлеките стилус из держателя.

Используя отвёртку Phillips #000, выкрутите пятнадцать винтов длиной 4 мм, крепящих заднюю раму.

Вставьте лопатку в гнездо стилуса и подденьте среднюю раму, чтобы отделить её от корпуса телефона.

Перемещайте лопатку вдоль края телефона, аккуратно отгибая среднюю раму, пока она полностью не отделится.

Острым концом лопатки отсоедините два провода (розовый и белый), расположенные в нижней части телефона.

Острым концом лопатки отсоедините шлейф сканера отпечатков пальцев, расположенный непосредственно над розовым и белым шлейфами.

Острым концом лопатки отсоедините следующие шлейфы, соединяющие компоненты с логической платой в левом верхнем углу:

Фронтальную камеру

Экран дисплея AMOLED

Ёмкостный экран AMOLED

В верхней части осторожно вставьте острый конец лопатки под материнскую плату.

Аккуратно приподнимите материнскую плату вверх и отключите шлейф соединённой с ней дочерней платы, расположенной на её нижней стороне.

Извлеките материнскую плату из устройства.

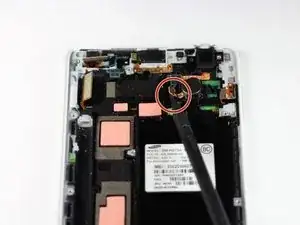

Вставьте острый конец лопатки под золотистые шлейфы, соединяющие вибромотор. Аккуратно подденьте их вверх, чтобы отключить.

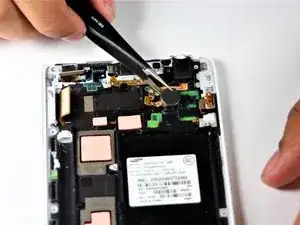

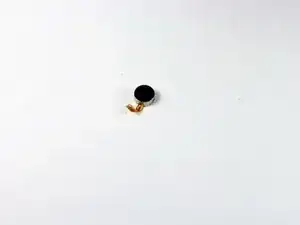

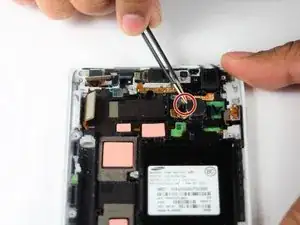

Вставьте один конец пинцета в паз, подденьте им круглую деталь и извлеките вибромотор.

Мотор зафиксирован клеем, поэтому для его извлечения требуется усилие.
