Замена модуля задней камеры Samsung Galaxy Note20

Вставьте инструмент для извлечения SIM-карты, биты или выпрямлённую скрепку в отверстие лотка SIM-карты на верхнем торце телефона.

Нажмите инструмент для извлечения SIM-карты в отверстие лотка, чтобы извлечь лоток SIM-карты.

Удалите лоток SIM-карты.

Если вы случайно вставили инструмент для извлечения SIM-карты в отверстие микрофона, не беспокойтесь — скорее всего вы не повредили микрофон.

Полностью выключите телефон перед началом разборки.

Нагрейте iOpener и приложите его к левой стороне задней крышки на одну минуту.

Можно также использовать фен, паяльную тепловую пушку или плиту, но будьте осторожны, чтобы не перегреть телефон — экран, внутренний аккумулятор и пластиковая задняя крышка подвержены повреждению от нагрева.

Прикрепите присоску к нагретому краю задней крышки как можно ближе к кромке.

Сильно и равномерно потяните присоску вверх, чтобы создать зазор между задней крышкой и рамкой.

В зависимости от возраста телефона это может быть сложно. Если возникают трудности, снова нагрейте край и попробуйте снова.

Вставьте лезвие для открытия в полученный зазор.

Не вставляйте лезвие для открытия более чем на 5 мм в телефон — вы рискуете повредить внутренние компоненты.

Резкая прошивка клея по периметру телефона — не вставляйте лезвие глубже 5 мм, чтобы не повредить внутренние компоненты.

Проведите лезвием вдоль левого края к нижнему левому углу, чтобы перерезать клей.

Оставьте лезвие, вставленное в нижнем левом углу, чтобы клей не склеился заново.

Повторите процесс нагрева и перерезания клея по трём оставшимся сторонам задней крышки.

Вы можете вставлять новые лезвия в зазоры, созданные лезвиями, оставленными в каждом углу.

По мере продвижения оставляйте лезвие в каждом углу, чтобы предотвратить повторное склеивание клея.

Если задняя крышка всё ещё прикреплена к рамке после перерезания всех четырёх сторон, попробуйте снова провести лезвием по клею.

Поднимите заднюю крышку вертикально вверх, чтобы снять её.

Используйте крестовую отвертку, чтобы выкрутить шесть винтов 4.0 мм, фиксирующих экранную защиту материнской платы.

Если эти винты ранее не отвинчивались, их может быть трудно выкрутить, так как на резьбе может быть фиксатор резьбы.

На протяжении всего ремонта следите за каждым винтом и убедитесь, что он возвращается точно на своё место.

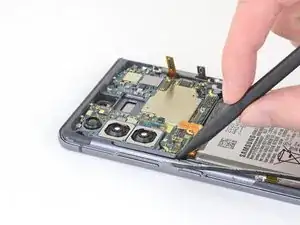

Используйте пинцет, чтобы приподнять и откинуть экранную защиту материнской платы.

Будьте осторожны при обращении с экранной защитой материнской платы — её кромки тонкие и острые.

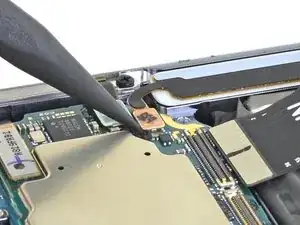

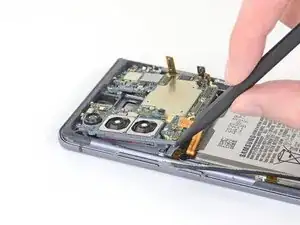

Держа экранную защиту материнской платы пинцетом в стороне, используйте заострённый конец лопатки, чтобы поддеть пресс-коннектор аккумулятора.

Старайтесь поддевать только под край коннектора, чтобы не повредить сам разъём и окружающие компоненты.

Чтобы снова присоединить пресс-коннекторы такого типа, аккуратно выровняйте и нажмите одну сторону до щелчка, затем повторите с другой стороной. Не нажимайте по центру. Если коннектор сдвинут, контакты могут согнуться и получить необратимое повреждение.

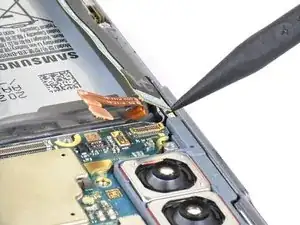

Держа экранную защиту материнской платы пинцетом в стороне, используйте заострённый конец лопатки, чтобы поддеть пресс-коннектор катушки беспроводной зарядки.

Возьмите экранную защиту материнской платы пальцами.

Отделите катушку беспроводной зарядки, потянув её вверх и от устройства.

Катушка беспроводной зарядки приклеена к устройству лёгким клеем.

Удалите катушку беспроводной зарядки.

Используйте крестовую отвертку, чтобы выкрутить пять винтов 4.0 мм, фиксирующих динамик к рамке.

Вставьте остроконечный конец лопатки под динамик около верхнего левого отверстия для винта.

Используйте лопатку, чтобы поддеть и отсоединить динамик от рамки.

Используйте пинцет, чтобы поднять и вынуть динамик.

Будьте осторожны, не проколите и не согните аккумулятор пинцетом — проколотый или деформированный аккумулятор может протечь опасными химикатами или вызвать тепловой инцидент.

Отверткой Phillips удалите пять винтов 4.0 мм, крепящих слуховой динамик к рамке.

Вставьте плоский конец лопатки под нижний край слухового динамика.

Подденьте слуховой динамик, чтобы ослабить его крепление к рамке.

Слуховой динамик защёлкивается по верхнему краю.

Поднимите и снимите слуховой динамик.

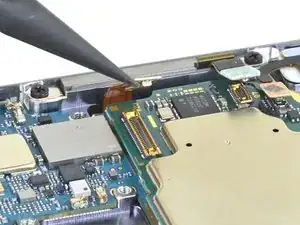

Используйте остроконечный конец лопатки, чтобы поддеть пресс-коннектор фронтальной камеры.

Поскольку фронтальная камера прикреплена к плате только пресс-коннектором, при поддевании коннектор может выбросить камеру.

Используйте пинцет, чтобы снять фронтальную камеру.

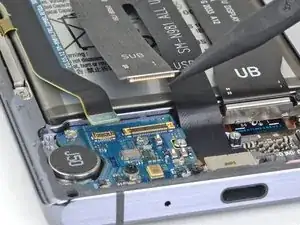

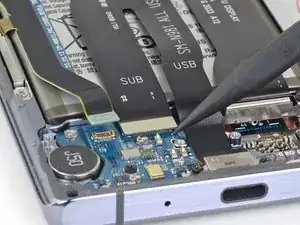

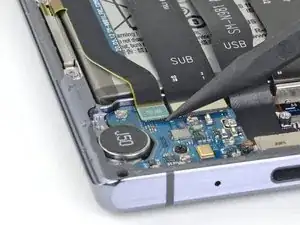

Используйте остроконечный конец лопатки, чтобы отключить вторичный межсоединительный кабель от дочерней платы.

Используйте остроконечный конец лопатки, чтобы отключить основной межсоединительный кабель от дочерней платы.

Используйте остроконечный конец лопатки, чтобы отключить кабель дисплея от материнской платы.

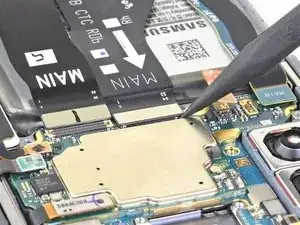

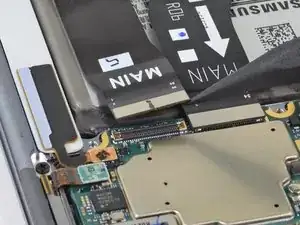

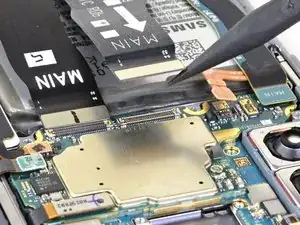

Используйте остроконечный конец лопатки, чтобы отключить основной межсоединительный кабель от материнской платы.

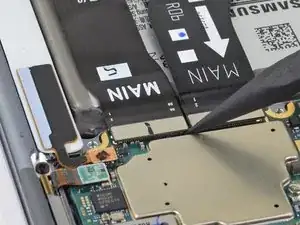

Используйте остроконечный конец лопатки, чтобы отключить вторичный межсоединительный кабель от материнской платы.

Используйте остроконечный конец лопатки, чтобы отключить пресс-коннектор S-Pen от материнской платы.

Используйте остроконечный конец лопатки, чтобы отключить зелёный пресс-коннектор от материнской платы.

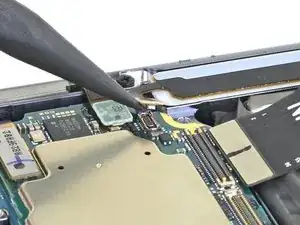

Используйте остроконечный конец лопатки, чтобы отключить пресс-коннектор сенсорного слоя от материнской платы.

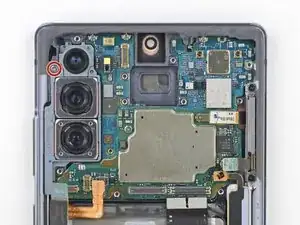

Отверткой Phillips удалите винт 4.0 мм, фиксирующий материнскую плату к рамке.

Вставьте остроконечный конец лопатки под нижний левый угол материнской платы.

Поднимайте строго вверх, чтобы ослабить материнскую плату от рамки.

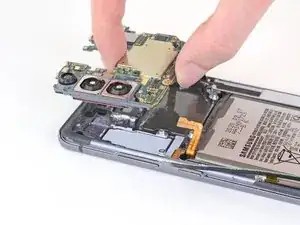

Поднимите материнскую плату и выньте её из телефона.

Переверните материнскую плату так, чтобы пресс-коннекторы модуля задней камеры были направлены вверх.

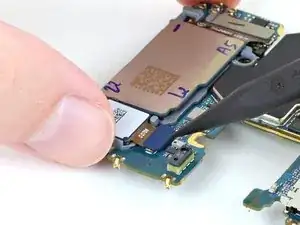

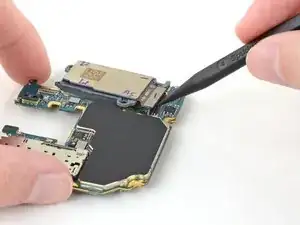

Используйте остроконечный конец лопатки, чтобы поддеть пресс-коннектор верхней камеры от материнской платы.

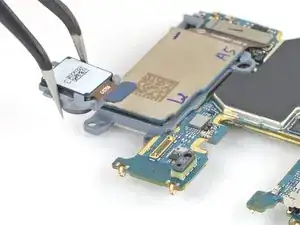

Используйте пинцет, чтобы поднять и снять верхнюю камеру с материнской платы.

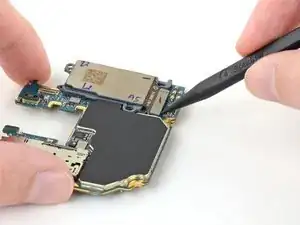

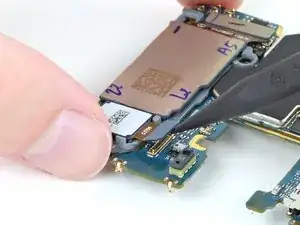

Используйте остроконечный конец лопатки, чтобы поддеть пресс-коннектор нижних камер от материнской платы.

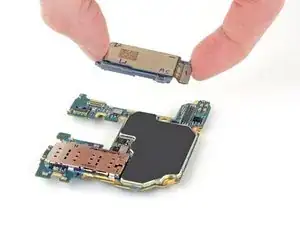

Поднимите и снимите нижние камеры с материнской платы.
