Замена разговорного динамика/кнопки питания Samsung Galaxy Note Edge
Кнопка питания и разговорный динамик телефона являются частью одного компонента и поэтому должны заменяться вместе. Кнопка питания отвечает за включение/выключение телефона, а также за сброс. Динамик отвечает за звук во время телефонных разговоров.
Шаг 1
Выключите устройство и убедитесь, что оно полностью отключено.

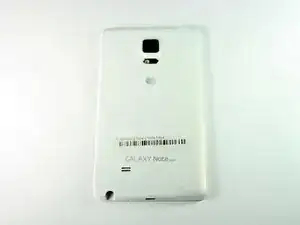

Положите телефон экраном вниз на чистую ровную поверхность.
Шаг 2

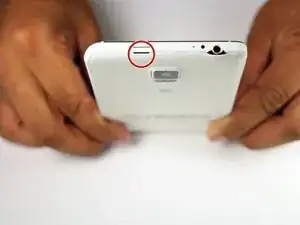

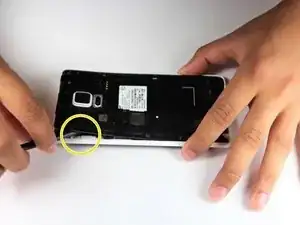

Используйте лопатку, чтобы снять заднюю крышку телефона, поддев её в выемке в верхнем левом углу телефона.

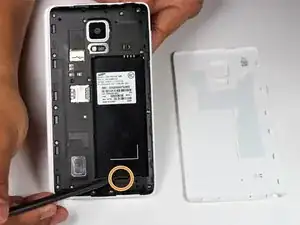

Извлеките аккумулятор, поддев его лопаткой в выемке, расположенной непосредственно под местом установки аккумулятора.
Во время подготовки этого руководства у нас не было доступа к аккумулятору в устройстве.
Шаг 3

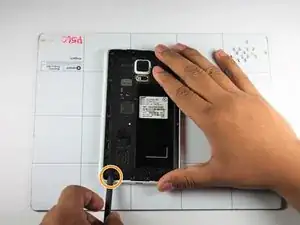

Извлеките SIM-карту из держателя, аккуратно сдвинув её горизонтально.
Извлеките стилус из держателя стилуса.
Шаг 4

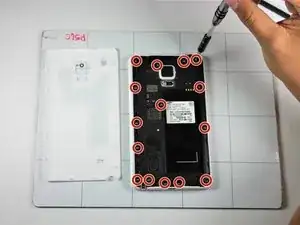

Отверткой Phillips #000 отвинтите пятнадцать винтов длиной 4 мм, фиксирующих заднюю раму.
Вставьте лопатку в гнездо стилуса и отожмите среднюю рамку от корпуса телефона.
Перемещайте лопатку по краю телефона, аккуратно отщелкивая среднюю рамку от корпуса до полного её отделения.
Шаг 5

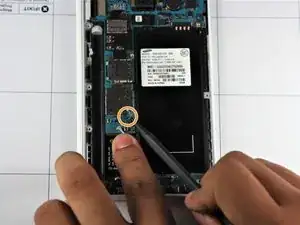

Остроконечным концом лопатки отсоедините два провода (розовый и белый), расположенные в нижней части телефона.
Остроконечным концом лопатки отсоедините кабель сканера отпечатков пальцев — он находится непосредственно над розовым и белым кабелями.
Шаг 6

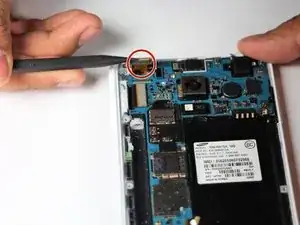

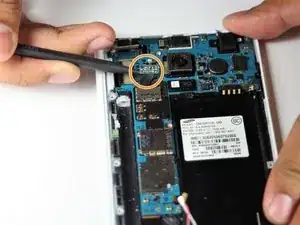

Остроконечным концом лопатки подденьте и отсоедините следующие разъёмы, соединяющие эти части с платой в верхнем левом углу:
Фронтальная камера
AMOLED-экран
AMOLED-ёмкостный сенсор
Шаг 7

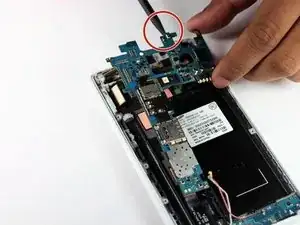

С торцевой части аккуратно вставьте остроконечный конец лопатки под материнскую плату.

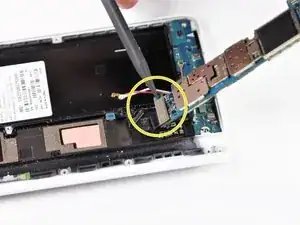

Поднимите материнскую плату осторожно. Отсоедините кабель, соединяющий дочернюю плату — он прикреплён к нижней стороне материнской платы.
Извлеките материнскую плату из устройства.
Шаг 8

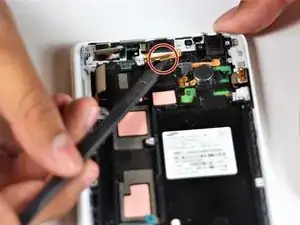

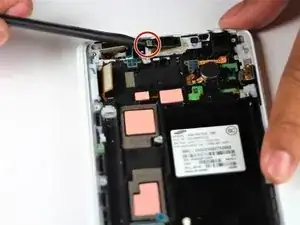

Остроконечным концом лопатки аккуратно подденьте золотую ленту, соединяющую динамик и кнопку питания.
Поднимите ленту, чтобы отсоединить её от рамы.
Шаг 9
Вставьте остроконечный конец лопатки под край динамика с левой стороны телефона.
Аккуратно подденьте динамик и кнопку питания, чтобы извлечь их из посадочного места.

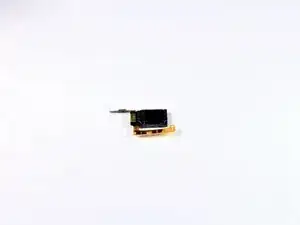

Осторожно извлеките кнопку питания из устройства.
При сборке кнопку питания необходимо вставлять первой.
Заключение
Для сборки устройства выполните эти шаги в обратном порядке.
Перевод руководства с ifixit.com
