Замена двигателя вибрации Samsung Galaxy Note20

Полностью выключите телефон перед началом разборки.

Нагрейте iOpener и приложите его к левой стороне задней крышки на одну минуту.

Можно также использовать фен, термофен или горячую плиту, но будьте осторожны, чтобы не перегреть телефон — экран, внутренняя батарея и пластиковая задняя крышка чувствительны к нагреву.

Приложите присоску к нагретому краю задней крышки как можно ближе к краю.

Резко и равномерно потяните вверх за присоску, чтобы создать зазор между задней крышкой и рамой.

В зависимости от возраста телефона это может быть трудно. Если возникают проблемы, повторно нагрейте край и попробуйте снова.

Вставьте металлизированную лопатку для открытия в зазор.

Не вставляйте лопатку глубже 5 мм в телефон, иначе вы рискуете повредить внутренние компоненты.

При распиливании клея по периметру телефона не вставляйте лопатку более чем на 5 мм, чтобы избежать повреждения внутренних компонентов.

Проведите лопатку вдоль левого края к нижнему левому углу, чтобы разрезать клей.

Оставьте лопатку вставленной в нижнем левом углу, чтобы клей не склеился обратно.

Повторите процесс нагрева и разрезания клея вдоль оставшихся трех сторон задней крышки.

Вы можете вставлять новые лопатки в зазоры, созданные лопатками, оставленными в каждом углу.

По мере работы оставляйте лопатку в каждом углу, чтобы клей не склеился обратно.

Если задняя крышка всё ещё приклеена к раме после разрезания всех четырех сторон, попробуйте снова прорезать клей лопаткой.

Поднимите заднюю крышку строго вверх, чтобы снять её.

Используйте крестовую отвертку, чтобы выкрутить шесть винтов 4.0 мм, фиксирующих экранную пластину материнской платы.

Если эти винты ранее не снимались, они могут быть трудноудаляемыми, так как на резьбе нанесён фиксатор резьбы.

В ходе ремонта следите за каждым винтом и убедитесь, что он возвращается на то же место, откуда был снят.

Используйте пинцет, чтобы приподнять и отогнуть экранную пластину материнской платы.

Будьте осторожны при обращении с экранной пластиной — её кромки тонкие и острые.

Держа экранную пластину в отогнутом положении пинцетом, используйте заострённый конец лопатки, чтобы приподнять контактор батареи с защёлкой.

Старайтесь поддевать только под край разъёма, чтобы не повредить сам разъём и окружающие компоненты.

Чтобы повторно подключить разъёмы с защёлкой подобные этому, аккуратно совместите и нажмите одну сторону до характерного щелчка, затем повторите для другой стороны. Не нажимайте по центру. При неправильном совмещении контакты могут погнуться, что приведёт к необратимому повреждению.

Держа экранную пластину в отогнутом положении пинцетом, используйте заострённый конец лопатки, чтобы приподнять контактор катушки беспроводной зарядки с защёлкой.

Схватите экранную пластину материнской платы пальцами.

Отделите катушку беспроводной зарядки, оттянув её вверх и от устройства.

Катушка беспроводной зарядки приклеена к устройству легким клеем.

Снимите катушку беспроводной зарядки.

Используйте крестовую отвертку, чтобы выкрутить пять винтов 4.0 мм, фиксирующих динамик к раме.

Вставьте заострённый конец лопатки под динамик рядом с отверстием для верхнего левого винта.

Используйте лопатку, чтобы поддеть и отцепить динамик от рамы.

Используйте пинцет, чтобы поднять и снять динамик.

Следите за тем, чтобы не проколоть и не согнуть батарею пинцетом — проколотая или согнутая батарея может протечь опасными химикатами или вызвать тепловое событие.

Используйте заострённый конец лопатки, чтобы отключить главный соединительный кабель от дочерней платы.

Используйте заострённый конец лопатки, чтобы отключить вторичный соединительный кабель от дочерней платы.

Используйте заострённый конец лопатки, чтобы отключить вторичный соединительный кабель от материнской платы.

Используйте заострённый конец лопатки, чтобы отключить основной соединительный кабель от материнской платы.

Используйте крестовую отвертку, чтобы выкрутить винт 2,9 мм, фиксирующий дочернюю плату к рамке.

Дочерняя плата прикреплена к рамке тремя пружинными контактами вдоль её нижнего края.

Вставьте заострённый конец лопатки под правую сторону дочерней платы рядом с постом под винт.

С помощью лопатки подденьте и отсоедините дочернюю плату от рамки.

Под дочерней платой находятся небольшие плоские компоненты. Вставляйте лопатку только настолько, насколько нужно, чтобы не повредить эти компоненты.

Используйте пинцет, чтобы поднять и снять дочернюю плату.

Не царапайте медные контактные площадки, присоединённые к вибромотору. Это может повлиять на его работоспособность.

Чёрный материал на верхней части вибромотора легко повреждается. Избегайте царапанья его пинцетом.

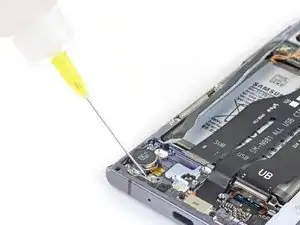

Капните несколько капель высококонцентрированного (90% или выше) изопропилового спирта в открытое пространство рядом с вибромотором.

Подождите одну минуту, чтобы изопропиловый спирт ослабил клей под вибромотором.

Вставьте заострённый конец лопатки под вибромотор в открытое пространство рядом с ним.

Подденьте вибромотор, чтобы ослабить клей, удерживающий его на рамке.

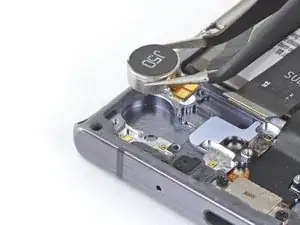

Используйте пинцет, чтобы поднять и снять вибромотор.

Если вибромотор не выходит легко из рамки, капните ещё несколько капель изопропилового спирта и подождите, пока клей не ослабнет. При необходимости повторяйте этот процесс.

Если в телефоне осталось спиртовое растворение, аккуратно протрите его или дайте высохнуть на воздухе перед установкой нового вибромотора.
