Замена экрана Samsung Galaxy S24 Ultra

Разрядите аккумулятор телефона до уровня ниже 25 %, поскольку заряженный литий-ионный аккумулятор представляет потенциальную опасность. Если аккумулятор вздулся, примите необходимые меры предосторожности.

Отключите все кабели от телефона.

Зажмите боковую кнопку и кнопку уменьшения громкости, затем выберите «Выключить» для отключения телефона.

Нагрейте iOpener и приложите его к правому краю задней крышки на две минуты.

Вместо этого можно использовать фен, тепловую пушку или нагревательную плитку, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к повреждениям от высокой температуры.

Прикрепите присоску к задней крышке как можно ближе к центру правого края.

Потяните присоску вверх сильным и равномерным усилием, чтобы образовался зазор между крышкой и рамой.

Если не удаётся образовать зазор, дополнительно прогрейте клей, чтобы он стал мягче. Следуйте инструкциям по использованию iOpener, чтобы избежать перегрева.

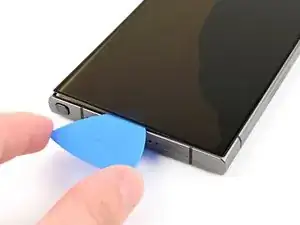

Вставьте вскрывающую лопатку в зазор.

Перемещайте лопатку вперёд и назад вдоль правого края, чтобы отделить клей.

Оставьте лопатку вставленной в нижнем правом углу, чтобы клей не схватился вновь.

Приложите нагретый iOpener к нижнему краю задней крышки на две минуты.

Вставьте вторую вскрывающую лопатку рядом с первой внизу правого края.

Поверните лопатку вокруг нижнего правого угла, чтобы отделить клей.

Перемещайте лопатку вдоль нижнего края, чтобы отделить клей.

Оставьте лопатку вставленной в нижнем левом углу, чтобы клей не схватился вновь.

Приложите нагретый iOpener к левому краю задней крышки на две минуты.

Вставьте третью вскрывающую лопатку рядом со второй, на левой стороне нижнего края.

Поверните лопатку вокруг нижнего левого угла, чтобы отделить клей.

Перемещайте лопатку вдоль левого края, чтобы отделить клей, остановившись перед кнопкой включения.

Не вставляйте лопатку глубже чем на 4 мм, чтобы не повредить антенную полоску.

Оставьте лопатку вставленной рядом с кнопкой включения, чтобы клей не схватился вновь.

Приложите нагретый iOpener к верхнему краю задней крышки на две минуты.

Вставьте лопатку в зазор на верхнем краю правой стороны.

Поверните лопатку вокруг верхнего правого угла, чтобы отделить клей.

Перемещайте лопатку вдоль верхнего края, чтобы отделить клей.

Не вставляйте лопатку глубже чем на 4 мм, чтобы не повредить сенсор или камеру вблизи верхнего края.

Переместите лопатку вокруг верхнего левого угла и вниз по левому краю, чтобы отделить остатки клея.

Не вставляйте лопатку глубже чем на 4 мм, чтобы не повредить камеры.

Возьмите и снимите заднюю крышку.

Если крышка всё ещё приклеена к раме, проведите лопаткой по краю, чтобы отделить клей, который мог схватиться повторно.

Во время сборки:

Предварительно включите телефон и проверьте все функции, прежде чем заклеивать корпус. Убедитесь, что телефон полностью выключен, прежде чем продолжить работу.

Удалите остатки клея пинцетом или пальцами. Прогрейте, если трудно отделить клей.

Если Вы используете вырезанный на заказ герметик, следуйте данному руководству.

Если Вы используете двустороннюю ленту, следуйте этому руководству.

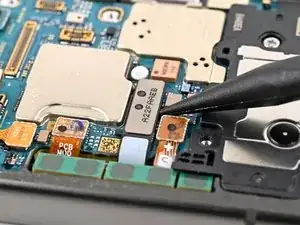

Используйте лопатку, чтобы поддеть и отсоединить разъём прижимного типа катушки беспроводной зарядки от материнской платы.

Рядом с каждым прижимным разъёмом на плате нанесена стрелка, которая указывает рекомендуемое место поддевания. Поддевайте только в этом месте, чтобы не повредить компоненты, установленные на поверхности.

Чтобы снова подключить прижимной разъём, аккуратно совместите его с разъёмом на плате и нажмите пальцем — сначала на одну сторону, затем на другую — до щелчка. Не прикладывайте излишних усилий. Если возникают трудности, переустановите разъём и попробуйте снова.

Используйте крестовую отвёртку, чтобы удалить десять винтов длиной 3,5 мм, фиксирующих катушку беспроводной зарядки и громкоговоритель:

Четыре винта крепления катушки беспроводной зарядки

Шесть винтов крепления громкоговорителя

Используйте лопатку, чтобы аккуратно поддеть уголок язычка катушки беспроводной зарядки, приклеенного к правому краю рамы.

Используйте пластину для вскрытия, чтобы отделить язычок от рамы.

Вставьте конец лопатки в зазор между правым краем громкоговорителя и рамой.

На громкоговорителе выгравирована стрелка, указывающая рекомендуемое место поддевания.

Подденьте, чтобы освободить громкоговоритель из фиксаторов рамы.

Извлеките катушку беспроводной зарядки и громкоговоритель из рамы.

При сборке подожмите края громкоговорителя, чтобы защёлкнуть его в раме, перед установкой винтов.

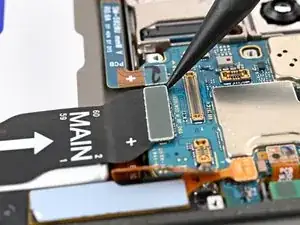

Используйте лопатку, чтобы поддеть и отсоединить оба прижимных разъёма кабеля взаимосвязей от материнской платы.

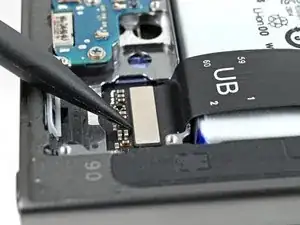

Используйте лопатку, чтобы поддеть и отсоединить оба прижимных разъёма кабеля взаимосвязей от платы-дочери.

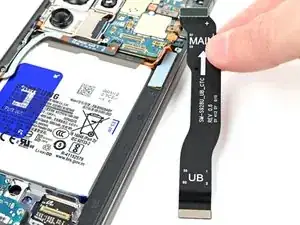

Возьмите и извлеките кабели взаимосвязей из телефона.

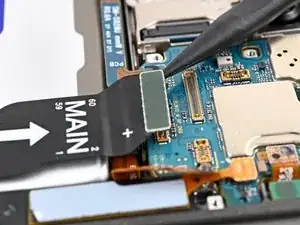

Используйте лопатку, чтобы поддеть и отсоединить прижимной разъём кабеля дисплея от материнской платы.

Используйте лопатку, чтобы поддеть и отсоединить прижимной разъём кабеля дисплея от платы-дочери.

Используйте лопатку, чтобы поддеть и отсоединить прижимной разъём кабеля сканера отпечатка пальца от материнской платы.

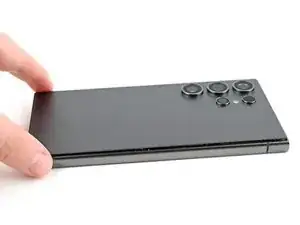

Установите заднюю крышку на раму, чтобы защитить батарею и внутренние компоненты телефона от повреждений.

На этом этапе не наносите новый клей, так как заднюю крышку придётся снимать снова, чтобы завершить сборку. Старого клея будет достаточно, чтобы крышка оставалась на месте во время замены экрана.

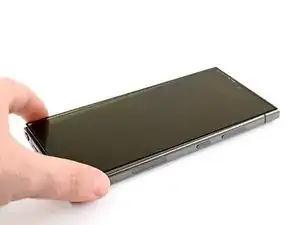

Переверните телефон экраном вверх.

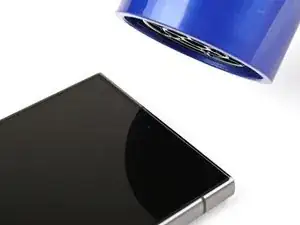

Если экран сильно треснул, наклейте на стекло перекрывающиеся полоски упаковочной ленты, чтобы защитить себя и облегчить разборку.

Убедитесь, что в верхней части остаётся ровный участок, достаточно большой для фиксации присоски.

Следите, чтобы температура нагрева не превышала рекомендуемую — батарея чувствительна к перегреву.

Используйте фен или тепловую пушку, чтобы нагреть верхний край экрана до состояния, когда его почти невозможно касаться.

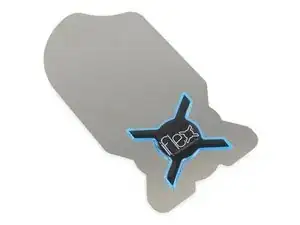

Зазор между передним стеклом и рамой очень мал. Вам понадобится тонкий жёсткий инструмент, например iFlex, чтобы создать начальный зазор.

Соблюдайте следующие меры безопасности при удалении переднего стекла в следующих шагах:

Не держитесь голыми руками за края iFlex или аналогичных металлических инструментов — они очень острые.

Переднее стекло может разлететься на осколки, разлетающиеся по рабочему пространству. Рекомендуется использовать перчатки и защитные очки для своей безопасности.

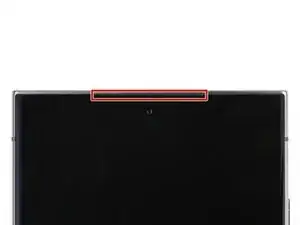

Инструмент iFlex или аналогичный нужно вставлять только до тех пор, пока не появится небольшой зазор между стеклом и дисплеем. Если вставить инструмент слишком глубоко, можно повредить фронтальную камеру.

Установите присоску в центр верхнего края экрана как можно ближе к краю.

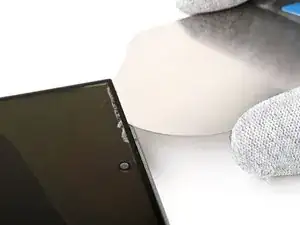

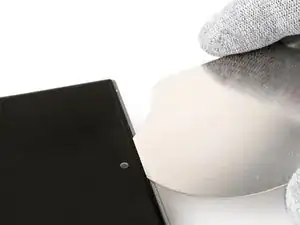

Вставьте инструмент iFlex или аналогичный под небольшим наклоном в выемку между верхним краем переднего стекла и рамкой.

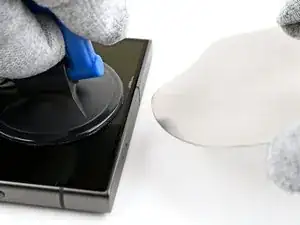

С помощью присоски приложите сильное и равномерное усилие, чтобы приподнять стекло, одновременно аккуратно продвигая iFlex между стеклом и дисплеем.

Переднее стекло начнёт отделяться от дисплея, из-за чего может измениться его цвет. Это нормально. Вы удалите дисплей на одном из следующих шагов.

Переместите инструмент iFlex или аналогичный к одному из верхних углов переднего стекла, пока зазор не станет достаточно большим, чтобы вставить лопатку.

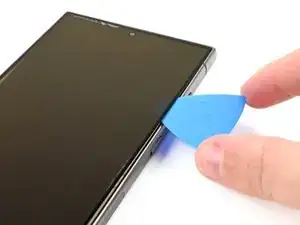

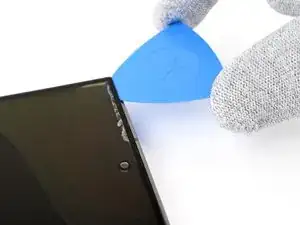

Вставьте лопатку в зазор и уберите iFlex.

Хотя на следующем шаге можно использовать iFlex, пластиковый инструмент, например лопатка, снижает риск повреждения стекла.

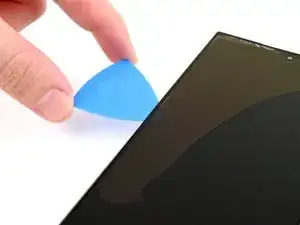

Перемещайте лопатку по краям переднего стекла, чтобы отделить клей, удерживающий его на рамке.

Если клей плохо отделяется, воспользуйтесь феном или тепловой пушкой, чтобы нагреть боковые стороны телефона до теплого состояния.

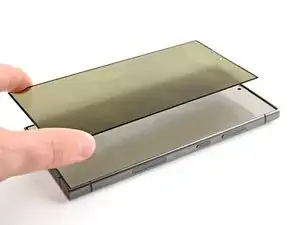

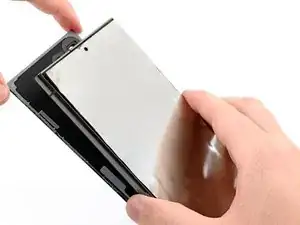

Поднимите переднее стекло с рамки и снимите его.

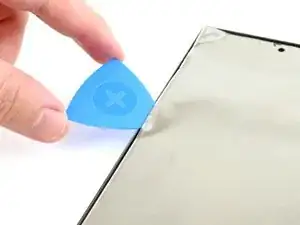

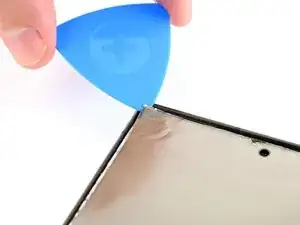

Вставьте лопатку под дисплей.

Если клей плохо отделяется, воспользуйтесь феном или тепловой пушкой, чтобы нагреть дисплей и размягчить клей.

Дисплей состоит из двух слоёв. Убедитесь, что лопатка находится полностью под дисплеем, а не между его слоями.

Кабель сканера отпечатков пальцев подключён к дисплею в верхнем левом углу. Будьте осторожны, чтобы не зацепить кабель лопаткой и не повредить материнскую плату.

На нижнем краю дисплея с обратной стороны установлены компоненты, под которыми находятся уплотнительные прокладки. Перемещайте лопатку под компонентами, не отделяя прокладки.

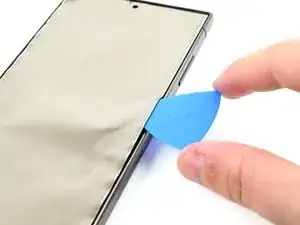

Перемещайте лопатку по краям дисплея, отделяя клей, удерживающий его на рамке.

Приподнимите телефон над столом и снимите заднюю крышку, чтобы кабель сканера отпечатков пальцев мог свободно двигаться.

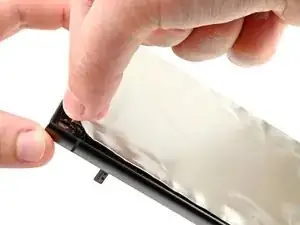

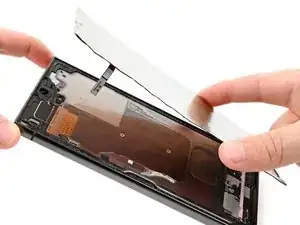

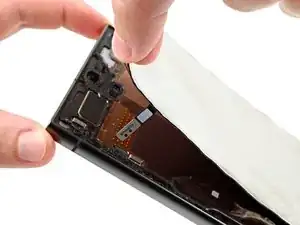

Захватите верхний левый угол дисплея и медленно отгибайте его от рамки, протягивая кабель сканера через его отверстие в рамке.

Снимите дисплей.

Вы можете использовать лопатку, чтобы отделить клей под дисплеем и облегчить его снятие, будучи осторожным, чтобы не повредить фронтальную камеру.
