Замена задних камер Samsung Galaxy S25 Edge

Разрядите аккумулятор телефона до уровня ниже 25% перед началом этого ремонта. Заряженный литий‑ионный аккумулятор может загореться при случайном повреждении.

Полностью выключите телефон и отключите все кабели.

Задняя крышка зафиксирована мягким клеем. Нагрев его размягчит, что облегчит отделение.

Нагрейте iOpener и положите его на нижний край задней крышки на две минуты, чтобы размягчить клей.

В качестве альтернативы можно использовать фен, тепловую пушку или горячую плиту для нагрева крышки.

Прикрепите присоску ближе к центру нижнего края задней крышки, как можно ближе к краю.

Потяните за присоску сильной, равномерной силой, пока между крышкой и рамкой не образуется зазор.

Вставьте наконечник пластиковой лопатки в образовавшийся зазор.

Задняя крышка приклеена по периметру рамки. Используйте эту фотографию как ориентир при отделении клея.

При отделении клея по левому и правому краю не вставляйте лопатку глубже 3 мм, чтобы не повредить катушку беспроводной зарядки и соединительный кабель.

Если возникают трудности с отделением клея, добавьте нагрева и попробуйте снова.

Проведите лопаткой вдоль нижнего края, чтобы отделить клей, фиксирующий заднюю крышку.

Продолжайте проводить лопаткой по всему периметру задней крышки, чтобы отделить оставшийся клей.

Не вставляйте лопатку слишком глубоко под длинные левый и правый края.

Снимите заднюю крышку.

Если возникают затруднения, проверьте периметр на наличие оставшегося клея и используйте лопатку для его отделения.

При повторной сборке:

Это хорошее место, чтобы включить телефон и проверить все функции перед окончательным герметизировнием. Обязательно полностью выключите телефон перед продолжением работ.

Проверьте задние камеры на наличие пятен и при необходимости аккуратно протрите их чистой безворсовой тканью.

Новая клейкая лента для задней крышки будет наноситься либо на рамку, либо на заднюю крышку. Используйте вырезы и контуры, чтобы определить, как она лучше совмещается. Если она соответствует задней крышке, следуйте этому руководству. Если она соответствует рамке, используйте это руководство.

Используйте наконечник лопатки, чтобы поддеть и отсоединить пружинное соединение сборки беспроводной зарядки от её верхнего края.

Подвести лопатку под разъем может быть сложно. Если возникают трудности, попробуйте использовать наконечник пластиковой открывалки.

В ходе ремонта следите за каждым винтом и убеждайтесь, что он возвращается точно на своё место.

Отверткой Phillips удалите одиннадцать винтов длиной 2.8 мм, фиксирующих сборку беспроводной зарядки и громкоговорителя.

Катушка беспроводной зарядки соединена с громкоговорителем деликатной лентой. Проще всего снять катушку и громкоговоритель вместе в одной сборке, чтобы избежать повреждений.

Используйте пинцет под углом, чтобы поддеть и отщелкнуть громкоговоритель по выемке на его левом краю.

При обратной сборке плотно прижмите по периметру громкоговорителя, чтобы защёлки вошли на место.

Двумя руками поднимите и снимите сборку беспроводной зарядки и громкоговорителя.

Каждое пружинное соединение имеет соответствующую золотую стрелку на плате, показывающую правильное место для поддевания — удобно! Поддевание в неправильном месте может повредить хрупкие поверхностно‑монтированные компоненты на плате.

Используйте наконечник лопатки, чтобы поддеть и отсоединить пружинное соединение аккумулятора.

Используйте наконечник лопатки, чтобы поддеть и отсоединить пружинное соединение слухового динамика.

Используйте крестовую отвёртку, чтобы выкрутить пять винтов длиной 2,8 мм, крепящих динамик трубки.

Используйте плоский конец лопатки, чтобы поддеть и отщёлкнуть динамик трубки от центра его нижнего края.

При сборке нажмите плотно по периметру динамика трубки, чтобы защёлки вошли на место.

Поднимите и снимите динамик трубки.

Используйте острый конец лопатки, чтобы поддеть и отключить прижимные разъёмы кабелей экрана, USB‑C и межсоединительного кабеля (всего три) от платы логики.

Используйте острый конец лопатки, чтобы поддеть и отключить прижимные разъёмы антенны 5G mmWave и передней камеры.

Используйте крестовую отвёртку, чтобы выкрутить два винта длиной 2,8 мм, крепящих задние камеры.

Используйте плоский конец лопатки, чтобы приподнять верхний край платы логики, пока вы не сможете схватить её края пальцами.

Схватите края платы и аккуратно извлеките её, следя за тем, чтобы не зацепить кабели.

Не держите плату за задние камеры — вы можете размыть или повредить их.

При сборке убедитесь, что ни один кабель не оказался зажат под платой логики при её опускании на место. Вы можете использовать лопатку, чтобы удерживать кабели в стороне.

Держите плату логики слегка приподнятой над рабочей поверхностью при работе с камерами — не прижимайте плату к поверхности, иначе вы можете повредить хрупкие компоненты.

Используйте острый конец лопатки, чтобы поддеть и отключить оба прижимных разъёма задних камер.

Снимите задние камеры с платы логики.

В зависимости от ремонта доступна замена либо одного, либо обоих компонентов.

При сборке сравните вашу запасную деталь с оригиналом. Возможно, потребуется снять пластиковые вкладыши, защитные клеевые слои или покрывные элементы.

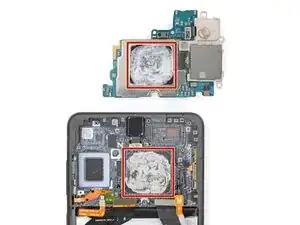

Термопаста лежит на хрупких поверхностях — тонкой плёнке на плате логики и паровой камере в раме. Работайте осторожно с минимальным давлением и не беспокойтесь, если не удастся удалить каждое её остатка.

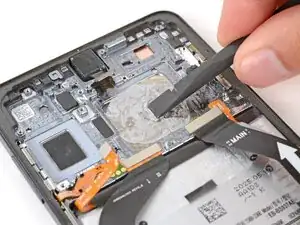

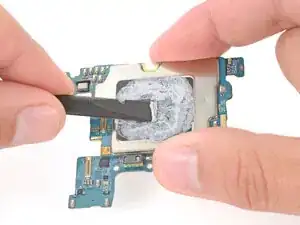

Используйте плоский конец лопатки, чтобы аккуратно удалить куски термопасты с платы логики и рамы.

На этом этапе чистите только рамку — не пытайтесь чистить плату логики спиртом, иначе вы рискуете повредить плёнку.

Нанесите одну или две капли изопропилового спирта высокой концентрации (>90%) на ватную палочку.

Не наносите изопропиловый спирт непосредственно на телефон, иначе он может стекать на экран.

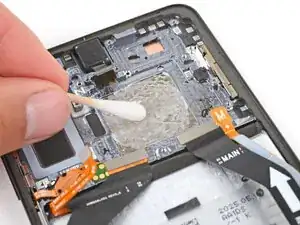

Используйте ватную палочку, чтобы очистить и удалить оставшуюся термопасту с паровой камеры, при необходимости добавляя спирт на палочку.

Помните, плёнка на нижней стороне платы логики хрупка — избегайте прикосновений к ней.

Аккуратно нанесите небольшую точку термопасты (примерно размером с зерно риса) в центр чёрной плёнки на нижней стороне платы логики.
