Замена вспомогательной платы (sub board) Samsung Galaxy S25 Edge
Следуйте этому руководству, чтобы заменить вспомогательную плату (также называемую платой SIM или дочерней платой) в вашем смартфоне Samsung Galaxy S25 Edge.
Если телефон не обнаруживает SIM‑карту или лоток для SIM‑карты не вставляется правильно, возможно, потребуется заменить вспомогательную плату.
Примечание: Хотя извлечение порта USB‑C и соединительных кабелей не является строго необходимым (вы можете просто отсоединить их от вспомогательной платы), это снижает риск повреждения кабелей при снятии платы.
Для завершения ремонта вам понадобится клей‑уплотнитель для задней крышки.
Шаг 1

Перед началом ремонта разрядите аккумулятор телефона ниже 25%. Заряженный литий‑ионный аккумулятор может загореться при случайном повреждении.
Полностью выключите телефон и отключите все кабели.
Шаг 2


Вставьте инструмент для извлечения SIM‑лотка, биту для извлечения SIM или распрямлённую скрепку в отверстие лотка SIM‑карты на нижнем торце телефона.
Рядом с лотком SIM находится небольшое отверстие микрофона — не перепутайте их!
Сильно нажмите инструментом для извлечения SIM в отверстие, чтобы извлечь лоток SIM‑карты.
Удалите лоток SIM‑карты.
При обратной установке лотка убедитесь, что отверстие находится с левой стороны, затем плотно вставьте лоток на место.
Шаг 3

Задняя крышка закреплена умеренным слоем клея. Нагрев смягчит клей и облегчит отделение.

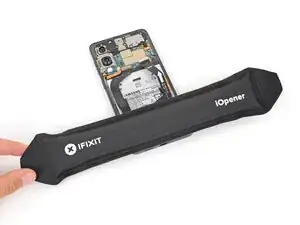

Нагрейте iOpener и положите его на нижний край задней крышки на две минуты, чтобы смягчить клей.
В качестве альтернативы можно использовать фен, тепловую пушку или горячую плиту для нагрева крышки.
Шаг 4

Установите присоску ближе к центру нижнего края задней крышки, как можно ближе к краю.
Шаг 5


Резко и равномерно потяните присоску вверх, пока не образуется зазор между крышкой и рамкой.
Вставьте кончик открытияющей лопатки в зазор.
Шаг 6


Задняя крышка приклеена по периметру рамки. Используйте эту фотографию в качестве ориентира при отделении клея.
При отделении клея на левых и правых краях не вставляйте лопатку глубже 3 мм, чтобы не повредить катушку беспроводной зарядки и соединительный кабель.
Шаг 7


Если трудно отделить клей, подогрейте ещё и повторите попытку.
Проведите открывающей лопаткой вдоль нижнего края, чтобы отделить клей, удерживающий заднюю крышку.
Шаг 8


Продолжайте вести лопатку по всему периметру задней крышки, чтобы отделить весь оставшийся клей.
Не вставляйте лопатку слишком глубоко под длинные левые и правые края.
Шаг 9

Снимите заднюю крышку.
Если возникают трудности, проверьте периметр на наличие оставшегося клея и используйте лопатку для его отделения.
При сборке:
Это хорошее место, чтобы включить телефон и проверить все функции перед финальной сборкой. Обязательно полностью выключите телефон перед продолжением работы.
Проверьте тыльные камеры на предмет загрязнений и при необходимости аккуратно протрите их чистой безворсовой тканью.
Клей‑уплотнитель для заменяемой задней крышки будет установлен либо на рамке, либо на самой крышке. Используйте вырезы и контуры, чтобы определить, где он лучше совпадает. Если он соответствует задней крышке, следуйте этом руководству. Если он соответствует рамке, используйте это руководство.
Шаг 10

Используйте наконечник лопатки, чтобы поддеть и отсоединить пресс‑коннектор сборки беспроводной зарядки от её верхнего края.
Поддеть лопаткой коннектор может быть сложно. Если возникают трудности, попробуйте использовать кончик открытияющей лопатки.
Шаг 11


В ходе ремонта следите за каждым винтом и убедитесь, что он возвращается точно на своё место.
Используйте крестовую отвёртку, чтобы вынуть одиннадцать винтов длиной 2.8 мм, фиксирующих сборку беспроводной зарядки и динамика.
Шаг 12


Катушка беспроводной зарядки соединена с динамиком деликатной лентой. Проще снять катушку и динамик вместе одним узлом, чтобы избежать повреждений.
Используйте изогнутые пинцеты, чтобы поддеть и отщёлкнуть динамик за выемку на его левой кромке.
При сборке плотно прижмите по периметру динамика, чтобы защёлки вошли в паз.
Шаг 13

Используя обе руки, поднимите и снимите сборку беспроводной зарядки вместе с динамиком.
Шаг 14

У каждого защёлкивающегося разъёма есть соответствующая золотая стрелка на плате, указывающая правильное место для поддевания — удобно! Поддевание в неправильном месте может повредить хрупкие компоненты с поверхностным монтажом на плате.
Используйте острый конец лопатки, чтобы поддеть и отсоединить защёлкивающийся разъём батареи.
Шаг 15

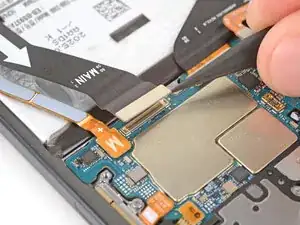

Используйте острый конец лопатки, чтобы поддеть и отсоединить защёлкивающийся разъём кабеля порта USB‑C (обозначен MAIN) от основной платы.
Шаг 16

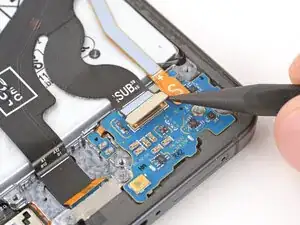

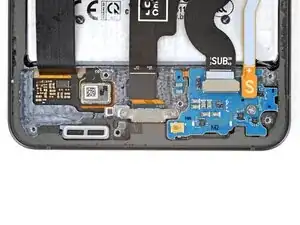

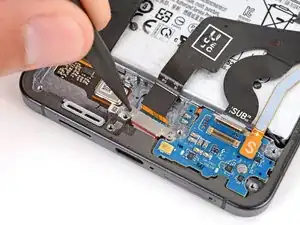

Используйте острый конец лопатки, чтобы поддеть и отсоединить защёлкивающийся разъём кабеля порта USB‑C (обозначен SUB) от вспомогательной платы.
Шаг 17

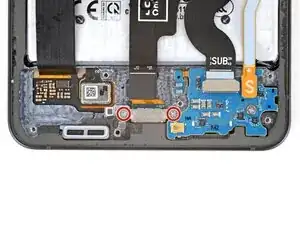

Используйте крестовую отвертку, чтобы выкрутить два винта длиной 2,3 мм, фиксирующих порт USB‑C.
Шаг 18

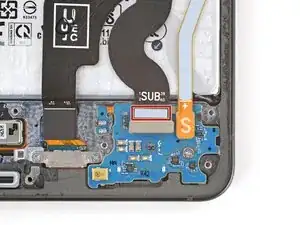

Слабый клей фиксирует кабель порта USB‑C к вспомогательной плате, рядом с белой секцией под текстом SUB.
Приложите нагретый iOpener к кабелю порта USB‑C на две минуты, чтобы размягчить клей.
В качестве альтернативы можно использовать фен или термофен, чтобы слегка нагреть кабель.
Шаг 19

Будьте осторожны, чтобы не смять и не порвать кабель порта USB‑C в этом шаге.
Используйте пальцы, чтобы аккуратно отлепить кабель порта USB‑C от вспомогательной платы.
Шаг 20


Вставьте острый конец лопатки в одно из отверстий для винта порта USB‑C и оттолкните порт от нижнего края телефона.
При необходимости попеременно используйте оба винтовых отверстия, пока порт полностью не выйдет из гнезда.
Шаг 21

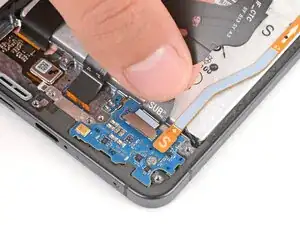

Возьмитесь за порт USB‑C за кабель и извлеките его.
Шаг 22

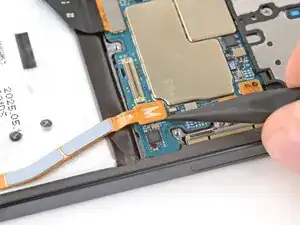

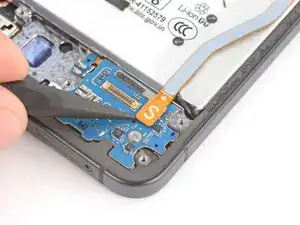

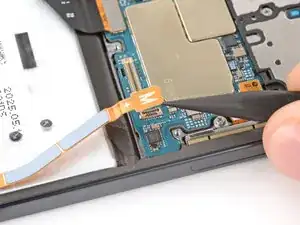

Используйте острый конец лопатки, чтобы поддеть и отсоединить защёлкивающийся разъём межсоединительного кабеля (обозначен M) от основной платы.
Шаг 23

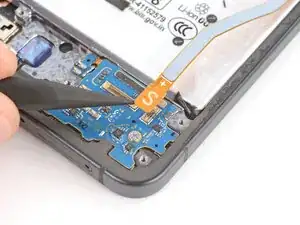

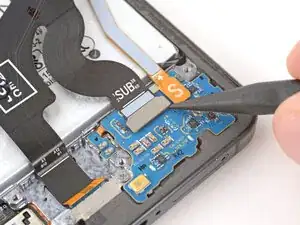

Используйте острый конец лопатки, чтобы поддеть и отсоединить защёлкивающийся разъём межсоединительного кабеля (обозначен S) от вспомогательной платы.
Шаг 24

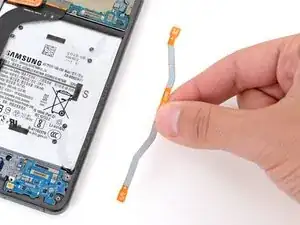

Снимите межсоединительный кабель.
Шаг 25

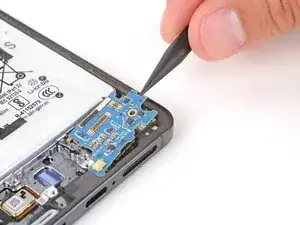

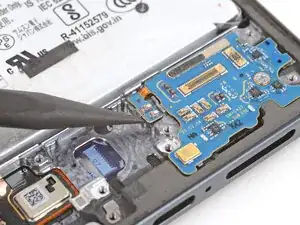

Используйте острый конец лопатки, чтобы аккуратно поддеть небольшую дополнительную плату рядом с верхним левым углом вспомогательной платы.
Если возникают трудности, слегка нагрейте плату iOpener, феном или термофеном. В качестве альтернативы можно капнуть одну каплю изопропилового спирта высокой концентрации (>90%) под плату, чтобы размягчить клей.
Шаг 26

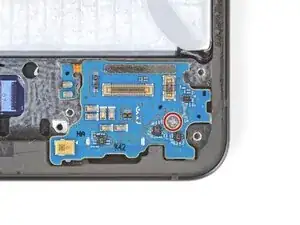

Используйте крестовую отвертку, чтобы выкрутить винт длиной 2,3 мм, фиксирующий вспомогательную плату.
Шаг 27


Перед тем как пытаться поддеть вспомогательную плату, убедитесь, что извлекли лоток SIM‑карты.
Используйте острый конец лопатки, чтобы поддеть и отщелкнуть вспомогательную плату у выемки на её правом крае.
Возьмитесь за плату за края и извлеките её.
Заключение
Сравните вашу новую запасную деталь с оригинальной — возможно, потребуется перенести оставшиеся компоненты или удалить защитные плёнки с новой детали перед установкой.
Для сборки устройства выполните эти инструкции в обратном порядке.
Утилизируйте электронные отходы в пункте приёма с сертификатом R2 или e‑Stewards.
Ремонт не получился? Попробуйте базовую диагностику или обратитесь в наше сообщество Ответов за помощью по устранению неполадок.
Перевод руководства с ifixit.com
