Замена антенны 5G mmWave в Samsung Galaxy S25 Edge

Дайте батарее телефона разрядиться ниже 25% перед началом ремонта. Заряженная литий‑ионная батарея может загореться при случайном повреждении.

Полностью выключите телефон и отключите все кабели.

Задняя панель закреплена слабым клеем. Нагрев смягчит клей, что упростит отслаивание.

Нагрейте iOpener и приложите его к нижнему краю задней панели на две минуты, чтобы смягчить клей.

В качестве альтернативы можно использовать фен, тепловую пушку или горячую плиту для нагрева панели.

Установите присоску рядом с центром нижнего края задней панели, как можно ближе к краю.

Резко, но ровно тяните присоску вверх, пока не появится зазор между крышкой и рамой.

Вставьте кончик медиатора для вскрытия в зазор.

Задняя панель закреплена по периметру рамой с клеем. Используйте это изображение как ориентир при отделении клея.

При отделении клея на левых и правых краях не вставляйте медиатор глубже 3 мм, чтобы не повредить катушку беспроводной зарядки и кабель‑соединитель.

Если трудно отделить клей, примените дополнительный нагрев и попробуйте снова.

Проведите медиатором вдоль нижнего края, чтобы отделить клей, крепящий заднюю панель.

Продолжайте водить медиатором по всему периметру задней панели, чтобы отделить весь оставшийся клей.

Не вставляйте медиатор слишком глубоко под длинные левые и правые края.

Снимите заднюю панель.

Если возникают трудности, проверьте периметр на наличие оставшегося клея и используйте медиатор, чтобы отделить его.

При сборке:

Это хорошее место, чтобы включить телефон и проверить все функции перед окончательным запечатыванием. Обязательно полностью выключите телефон перед продолжением работ.

Проверьте задние камеры на наличие пятен и при необходимости аккуратно протрите их чистой безворсовой тканью.

Ваша запасная клей‑лента для задней панели будет приклеиваться либо к рамке, либо к задней панели. Используйте вырезы и контуры, чтобы определить, где она лучше подходит. Если она соответствует задней панели, следуйте этому руководству. Если она соответствует рамке, используйте это руководство.

Используйте острый кончик лопатки, чтобы поддеть и отсоединить пресс‑разъём сборки беспроводной зарядки от её верхнего края.

Залазить лопаткой под разъём бывает сложно. Если затрудняетесь, попробуйте использовать кончик медиатора для вскрытия.

В ходе ремонта отслеживайте каждый винт и убедитесь, что он возвращается точно туда, откуда был вынут.

Используйте крестовую отвертку, чтобы удалить одиннадцать винтов длиной 2.8 мм, крепящих сборку беспроводной зарядки и динамик.

Катушка беспроводной зарядки соединена с динамиком тонкой лентой. Проще всего снять катушку и динамик вместе одним узлом, чтобы не повредить их.

Используйте прямой пинцет под углом, чтобы поддеть и отщёлкнуть динамик за вырез на его левой кромке.

При сборке плотно прижмите по периметру динамик, чтобы защёлкнуть его фиксаторы.

Возьмите сборку беспроводной зарядки и динамика двумя руками и поднимите её, чтобы вынуть.

У каждого пресс‑разъёма на плате есть соответствующая золотая стрелка, показывающая правильное место для поддевания — удобно! Поддевание не в том месте может повредить хрупкие поверхностно‑смонтированные компоненты на плате.

Используйте острый кончик лопатки, чтобы поддеть и отсоединить пресс‑разъём аккумулятора.

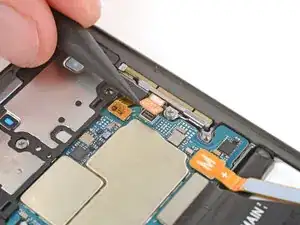

Используйте острый кончик лопатки, чтобы поддеть и отсоединить пресс‑разъём антенны 5G mmWave.

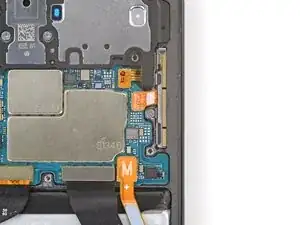

Используйте отвертку Phillips, чтобы выкрутить винт длиной 2,5 мм, фиксирующий 5G mmWave антенну.

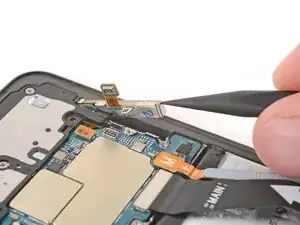

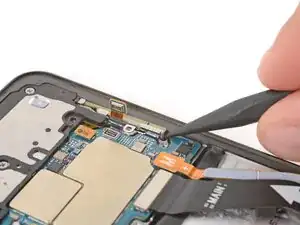

Используйте острый конец лопатки, чтобы приподнять нижний край 5G mmWave антенны до тех пор, пока вы не сможете схватить её пальцами.

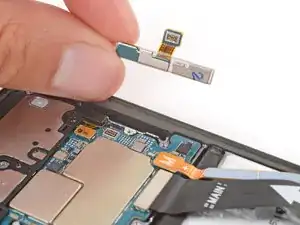

Поднимите 5G mmWave антенну из её выемки и извлеките её.
