Замена в сборе экрана и аккумулятора Samsung Galaxy S24 Ultra

Следуйте этому руководству, чтобы заменить сборку экрана и аккумулятора на вашем Samsung Galaxy S24 Ultra.

Это руководство написано для сборки экрана и аккумулятора. Сборка включает экран, аккумулятор и рамку в одном элементе. Убедитесь, что у вас правильная деталь перед началом ремонта.

Если вы хотите заменить только аккумулятор, следуйте этому руководству.

Если вы хотите заменить только экран, следуйте этому руководству.

Шаг 1

Разрядите аккумулятор телефона до уровня ниже 25%, так как заряженный литий‑ионный аккумулятор представляет потенциальную опасность. Если аккумулятор вздутый, соблюдайте соответствующие меры предосторожности.

Отключите все кабели от телефона.

Удерживайте боковую клавишу и кнопку уменьшения громкости, затем выберите «Выключить», чтобы отключить питание телефона.

Шаг 2

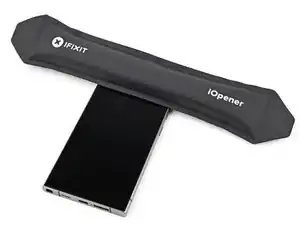

Нагрейте iOpener и приложите его к правому краю задней крышки на две минуты.

Вы можете использовать фен, тепловую пушку или горячую плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к теплу.

Шаг 3

Приложите присоску к задней крышке как можно ближе к центру правого края.

Резко и равномерно потяните вверх за присоску, чтобы создать зазор между крышкой и рамкой.

Если трудно создать зазор, дополнительно нагрейте, чтобы ещё больше размягчить клей. Следуйте инструкциям iOpener, чтобы избежать перегрева.

Вставьте инструмент для вскрытия (пик) в зазор.

Шаг 4

Проводите пиком взад и вперёд вдоль правого края, чтобы отделить клей.

Оставьте вставленный пик рядом с нижним правым углом, чтобы клей не склеился снова.

Шаг 5

Приложите нагретый iOpener к нижнему краю задней крышки на две минуты.

Шаг 6

Вставьте второй пик рядом с первым, внизу правого края.

Поверните пик вокруг нижнего правого угла, чтобы отделить клей.

Шаг 7

Проводите пиком вдоль нижнего края, чтобы отделить клей.

Оставьте пик вставленным рядом с нижним левым углом, чтобы клей не склеился снова.

Шаг 8

Приложите нагретый iOpener к левому краю задней крышки на две минуты.

Шаг 9

Вставьте третий пик рядом со вторым, ближе к левой стороне нижнего края.

Поверните пик вокруг нижнего левого угла, чтобы отделить клей.

Шаг 10

Проводите пиком вдоль левого края, чтобы отделить клей, останавливаясь до кнопки питания.

Не вставляйте пик глубже 4 мм, чтобы не повредить антенную шлейф.

Оставьте пик вставленным рядом с кнопкой питания, чтобы клей не склеился снова.

Шаг 11

Приложите нагретый iOpener к верхнему краю задней крышки на две минуты.

Шаг 12

Вставьте пик в зазор вверху правого края.

Поверните пик вокруг верхнего правого угла, чтобы отделить клей.

Шаг 13

Проводите пик вдоль верхнего края, чтобы отделить клей.

Не вставляйте пик глубже 4 мм, чтобы не повредить датчик или камеру рядом с верхним краем.

Шаг 14

Проводите пик вокруг верхнего левого угла и вниз по левому краю, чтобы отделить оставшийся клей.

Не вставляйте пик глубже 4 мм, чтобы не повредить камеры.

Шаг 15

Возьмите и снимите заднюю крышку.

Если крышка все ещё прилипает к рамке, проведите пиком вокруг кромок, чтобы отделить любой клей, который мог снова сцепиться.

При сборке:

Это хорошее место, чтобы включить телефон и протестировать все функции перед окончательным запечатыванием. Обязательно полностью выключите телефон перед продолжением работы.

Удалите остатки клея пинцетом или пальцами. При необходимости примените тепло, если сложно отделить клей.

Если вы используете самоклеящиеся прокладки по размеру, следуйте этому руководству.

Если вы используете двустороннюю ленту, следуйте этому руководству.

Шаг 16

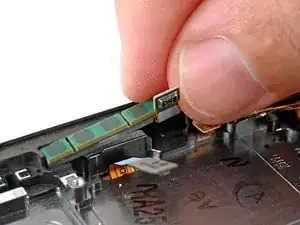

Используйте лопатку, чтобы приподнять и отсоединить пресс‑разъём катушки беспроводной зарядки от материнской платы.

На плате рядом с каждым пресс‑разъёмом напечатана стрелка, указывающая рекомендуемое место для поддёма. Поддёргивайте только в этом месте для каждого пресс‑разъёма, чтобы не сдвинуть поверхностно‑смонтированные компоненты.

Чтобы снова подключить пресс‑разъёмы, аккуратно совместите разъём с его гнездом и нажмите кончиком пальца — сначала с одной стороны, затем с другой — пока он не щёлкнет на место. Не пытайтесь засунуть разъём силой. Если возникают трудности, переложите его и попробуйте снова.

Шаг 17

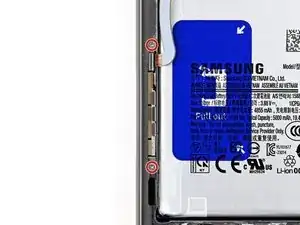

Используйте крестовую отвёртку, чтобы выкрутить десять винтов длиной 3,5 мм, фиксирующих катушку беспроводной зарядки и громкоговоритель:

Четыре винта, фиксирующие катушку беспроводной зарядки

Шесть винтов, фиксирующих громкоговоритель

Шаг 18

Используйте лопатку, чтобы осторожно приподнять угол язычка катушки беспроводной зарядки, приклеенного к правому краю рамки.

Шаг 19

Используйте медиатор для разъединения язычка и рамки.

Шаг 20

Вставьте наконечник лопатки в зазор между правым краем громкоговорителя и рамкой.

На громкоговорителе есть гравированная стрелка, указывающая рекомендуемое место для поддёма.

Подденьте, чтобы отщёлкнуть громкоговоритель от рамки.

Шаг 21

Снимите катушку беспроводной зарядки и громкоговоритель с рамки.

При повторной сборке прижмите края громкоговорителя, чтобы защёлкнуть его на рамке перед повторной установкой винтов.

Шаг 22

Используйте лопатку, чтобы приподнять и отсоединить пресс‑разъём аккумулятора.

Шаг 23

Используйте лопатку, чтобы приподнять и отсоединить оба пресс‑разъёма соединительных кабелей от материнской платы.

Шаг 24

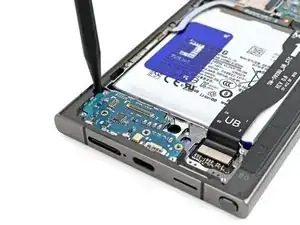

Используйте лопатку, чтобы приподнять и отсоединить оба пресс‑разъёма соединительных кабелей от дополнительной платы.

Шаг 25

Возьмите и извлеките соединительные кабели из телефона.

Шаг 26

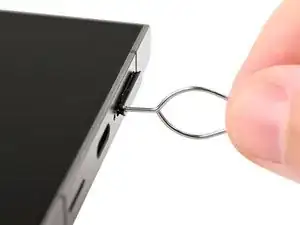

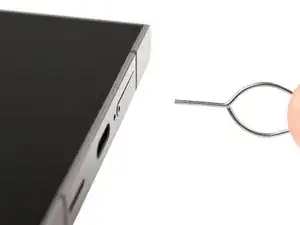

Вставьте инструмент для извлечения SIM‑карты, биту или выпрямлённую скрепку в отверстие лотка SIM‑карты на нижнем торце телефона.

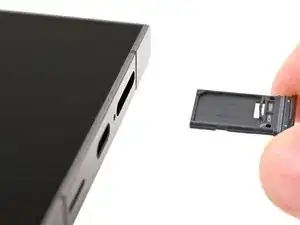

Нажмите инструмент для извлечения SIM‑карты в отверстие лотка, чтобы извлечь лоток SIM‑карты.

Удалите лоток SIM‑карты.

Если вы случайно вставили инструмент для извлечения SIM‑карты в отверстие микрофона, не переживайте — вы, скорее всего, не повредили микрофон.

Шаг 27

Используйте крестовую отвёртку, чтобы выкрутить три винта длиной 3,5 мм, фиксирующие дополнительную плату.

Шаг 28

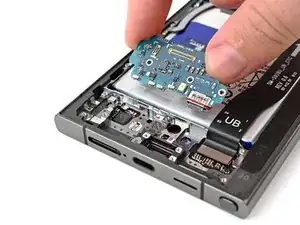

Используйте наконечник лопатки, чтобы приподнять верхний левый угол дополнительной платы.

Не поддёргивайте через аккумулятор. Наклоните лопатку так, чтобы опираться на рамку.

Снимите дополнительную плату.

При повторной сборке вставьте порт USB‑C в его выемку под углом, прежде чем прижать дополнительную плату к рамке.

Шаг 29

Используйте лопатку, чтобы приподнять и отсоединить пресс‑разъём динамика разговорного возраста.

Шаг 30

Используйте крестовую отвёртку, чтобы выкрутить пять винтов длиной 3,5 мм, фиксирующих разговорный динамик.

Шаг 31

Вставьте заострённый конец лопатки под нижний край разговорного динамика, под гравированной стрелкой.

Подденьте лопаткой, чтобы отщёлкнуть динамик и извлечь его.

При повторной сборке вставляйте верхний край разговорного динамика в рамку первым, затем прижимайте и защёлкивайте его на месте.

Шаг 32

Используйте лопатку, чтобы приподнять и отсоединить пресс‑разъём кабеля дисплея от материнской платы.

Шаг 33

Используйте лопатку, чтобы приподнять и отсоединить пресс‑разъём кабеля дисплея от дополнительной платы.

Удалите кабель дисплея.

Шаг 34

Используйте лопатку, чтобы поддеть и отсоединить нажимной разъём нижней антенны от платы.

Шаг 35

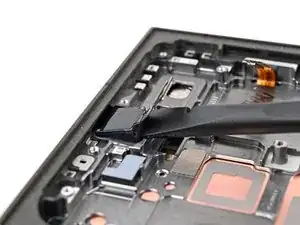

Используйте лопатку, чтобы поддеть и отсоединить нажимной разъём порта стилуса от платы.

Шаг 36

Используйте лопатку, чтобы поддеть и отсоединить нажимной разъём верхней антенны от платы.

Шаг 37

Используйте лопатку, чтобы поддеть и отсоединить нажимной разъём сканера отпечатков пальцев от платы.

Шаг 38

Используйте лопатку, чтобы поддеть и отсоединить нажимной разъём фронтальной камеры от платы.

Шаг 39

Используйте крестовую отвёртку, чтобы выкрутить два винта, фиксирующие плату:

Один винт длиной 4,0 мм слева от верхней камеры.

Один винт длиной 3,5 мм слева от нижней камеры.

Шаг 40

Поднимите верхнюю часть платы пальцем или лопаткой.

Снимите плату.

Осторожно, чтобы не зацепить свободные кабели.

При сборке убедитесь, что все нажимные разъёмы находятся над платой при её возвращении на место.

Шаг 41

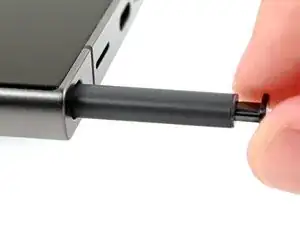

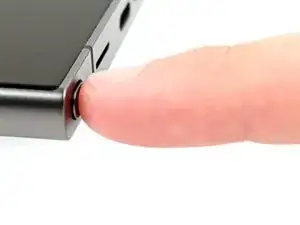

Нажмите кнопку у основания стилуса.

Стилус частично выйдет.

Извлеките стилус.

Шаг 42

Используйте крестовую отвёртку, чтобы выкрутить два винта длиной 2,5 мм, фиксирующие нижнюю антенну.

Шаг 43

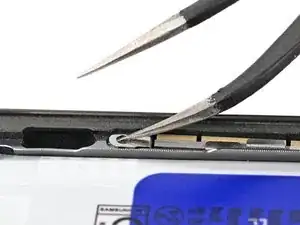

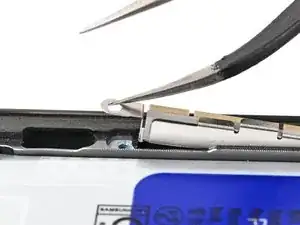

Вставьте одну сторону изогнутых пинцета или инструмент для извлечения SIM в нижнее посадочное отверстие крепления нижней антенны.

Подденьте и поднимите крепление антенны из гнезда, пока не сможете ухватить его пальцами.

Шаг 44

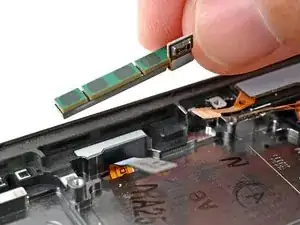

Поднимите и снимите нижнюю антенну.

Шаг 45

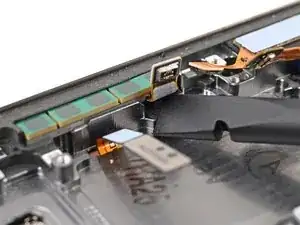

Вставьте плоский конец лопатки под кабель верхней антенны, между антенной и рамкой.

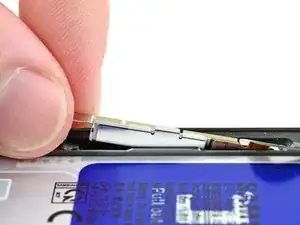

Поверните лопатку, чтобы приподнять антенну и отделить её от клея.

Шаг 46

Поднимите и снимите верхнюю антенну.

Шаг 47

Переверните телефон экраном вверх.

Нагрейте iOpener и приложите к верхнему краю экрана на две минуты, чтобы ослабить клей фронтальной камеры.

Вместо этого можно использовать фен, тепловую пушку или горячую плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея чувствительны к нагреву.

Переверните телефон обратно так, чтобы была доступна задняя часть фронтальной камеры.

Шаг 48

Клей, фиксирующий камеру, очень прочный. Работайте медленно и при необходимости добавляйте тепло, если фронтальная камера застряла. Избегайте отделения сенсора от объектива.

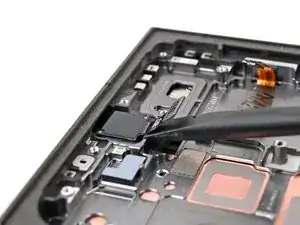

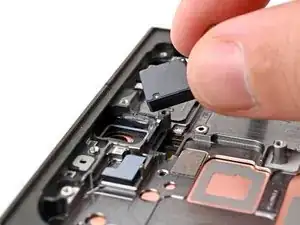

Используйте плоский конец лопатки, чтобы поддеть фронтальную камеру из её гнезда в рамке.

Если камера не поддаётся, используйте инструмент для извлечения SIM, чтобы соскрести эпоксидную смолу вокруг камеры.

Поднимите и снимите фронтальную камеру.

Шаг 49

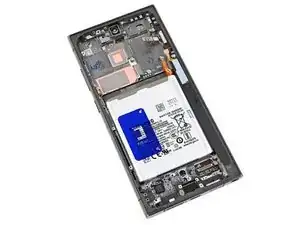

У вас осталась сборка экрана и батареи.

Сравните новую запчасть с оригиналом — возможно, потребуется перенести дополнительные компоненты или удалить клеевые подложки при сборке.

Заключение

Для повторной сборки выполните эти действия в обратном порядке.

Ремонт не удался? Попробуйте базовую диагностику или спросите сообщество Answers за помощью.

Утильное электронное оборудование сдавайте в переработку на предприятие с сертификатом R2 или e-Stewards.

Перевод руководства с ifixit.com
