Замена фронтальной камеры Samsung Galaxy S25 Edge

Дайте батарее телефона разрядиться ниже 25% перед началом ремонта. Заряженная литий‑ионная батарея может загореться при случайном повреждении.

Полностью выключите телефон и отключите все кабели.

Задняя крышка приклеена умеренным слоем клея. Её нагрев смягчит клей и упростит отделение.

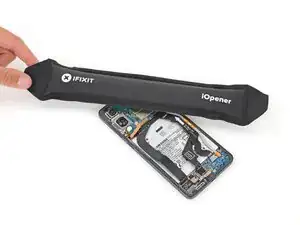

Нагрейте iOpener и положите его на нижний край задней крышки на две минуты, чтобы смягчить клей.

Вместо этого можно использовать фен, термофен или нагревательную плиту для нагрева крышки.

Прикрепите присоску ближе к центру нижнего края задней крышки, как можно ближе к краю.

Резко и равномерно тяните вверх за присоску, пока между крышкой и рамой не появится зазор.

Вставьте кончик пластиковой лопатки в образовавшийся зазор.

Задняя крышка приклеена по периметру рамы. Используйте это фото в качестве ориентира при отделении клея.

При отделении клея на левых и правых кромках не вставляйте лопатку глубже 3 мм, чтобы не повредить катушку беспроводной зарядки и межсоединительный кабель.

Если сложно отделить клей, нагрейте ещё и повторите попытку.

Проведите лопаткой вдоль нижнего края, чтобы отделить клей, фиксирующий заднюю крышку.

Продолжайте проводить лопаткой по всему периметру задней крышки, чтобы отделить весь оставшийся клей.

Помните, не вставляйте лопатку слишком глубоко под длинные левую и правую кромки.

Снимите заднюю крышку.

Если возникают трудности, проверьте периметр на предмет оставшегося клея и используйте лопатку для его отделения.

При сборке:

Это хорошее место, чтобы включить телефон и проверить все функции перед повторной герметизацией. Обязательно полностью выключите телефон перед продолжением работы.

Проверьте задние камеры на наличие пятен и при необходимости аккуратно протрите их чистой безворсовой тканью.

Клей‑уплотнитель для замены задней крышки будет нанесён либо на раму, либо на заднюю крышку. Используйте вырезы и контуры, чтобы определить наилучшее соответствие. Если он совпадает с задней крышкой, следуйте этому руководству. Если он совпадает с рамой, используйте это руководство.

Используйте кончик лопатки, чтобы поддеть и отсоединить разъём нажимного типа сборки беспроводной зарядки от её верхнего края.

Поддеть лопатку под разъём бывает трудно. Если возникает проблема, попробуйте использовать кончик пластиковой пика.

В ходе ремонта отслеживайте каждий винт и убедитесь, что он возвращается на своё место.

Отверткой Phillips удалите одиннадцать винтов длиной 2.8 мм, фиксирующих сборку беспроводной зарядки и динамика.

Катушка беспроводной зарядки соединена с динамиком деликатной лентой. Проще всего снять катушку и динамик вместе одним блоком, чтобы не повредить их.

Используйте изогнутые пинцеты, чтобы поддеть и отщёлкнуть динамик за вырез на его левой кромке.

При сборке плотно прижмите по периметру динамика, чтобы защёлки вошли на место.

Поднимите и снимите сборку беспроводной зарядки и динамика, держась двумя руками.

У каждого нажимного разъёма на плате есть соответствующая золотая стрелка, показывающая правильное место для поддевания — удобно! Поддевание в неверном месте может повредить хрупкие поверхностно‑смонтированные компоненты на плате.

Используйте кончик лопатки, чтобы поддеть и отсоединить нажимной разъём аккумулятора.

Используйте кончик лопатки, чтобы поддеть и отсоединить нажимной разъём слухового динамика.

Отверткой Phillips отвинтите пять винтов длиной 2,8 мм, крепящих динамик слухового отверстия.

Плоским концом лопатки приподнимите и отстегните динамик слухового отверстия от центра его нижнего края.

При сборке нажмите плотно по периметру динамика слухового отверстия, чтобы защёлки вошли на место.

Поднимите и извлеките динамик слухового отверстия.

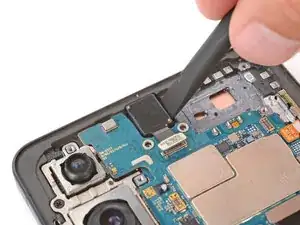

Кончиком лопатки приподнимите и отключите разъём давления передней камеры.

Передняя камера закреплена в углублении клеем, похожим на эпоксидный.

Положите нагретый iOpener на переднюю камеру на две минуты, чтобы размягчить клей.

В качестве альтернативы можно слегка нагреть камеру феном или тепловой пушкой.

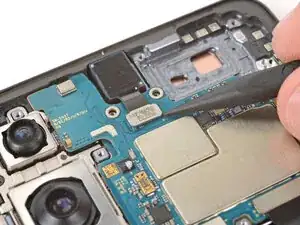

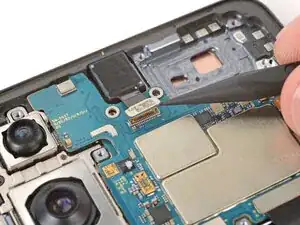

Плоским концом лопатки подденьте левую и правую стороны передней камеры, пока клей полностью не отделится.

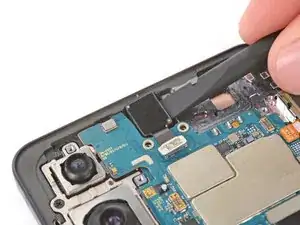

Снимите переднюю камеру пальцами или пинцетом.
