Замена фронтальной камеры Samsung Galaxy S24 Ultra

Разрядите батарею телефона ниже 25%, так как заряженная литий‑ионная батарея представляет потенциальную опасность. Если батарея вздута, примите соответствующие меры предосторожности.

Отключите все кабели от телефона.

Удерживайте боковую кнопку и кнопку уменьшения громкости, затем выберите «Выключить», чтобы отключить телефон.

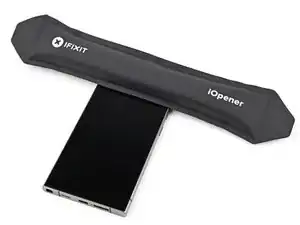

Нагрейте iOpener и приложите его к правому краю задней крышки на две минуты.

Вы также можете использовать фен, термофен или нагревательную плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея чувствительны к теплу.

Прикрепите присоску к задней крышке как можно ближе к центру правого края.

Сильно и равномерно потяните присоску вверх, чтобы создать зазор между крышкой и рамкой.

Если трудно создать зазор, нагрейте место сильнее, чтобы клей стал мягче. Следуйте инструкциям по использованию iOpener, чтобы избежать перегрева.

Вставьте медиатор для вскрытия в зазор.

Проведите медиатором взад‑вперёд вдоль правого края, чтобы отделить клей.

Оставьте медиатор вставленным рядом с нижним правым углом, чтобы клей не слипся снова.

Приложите нагретый iOpener к нижнему краю задней крышки на две минуты.

Вставьте второй медиатор рядом с первым, у нижней части правого края.

Поверните медиатор вокруг нижнего правого угла, чтобы отделить клей.

Проведите медиатором вдоль нижнего края, чтобы отделить клей.

Оставьте медиатор вставленным рядом с нижним левым углом, чтобы клей не слипся снова.

Приложите нагретый iOpener к левому краю задней крышки на две минуты.

Вставьте третий медиатор рядом со вторым, возле левой стороны нижнего края.

Поверните медиатор вокруг нижнего левого угла, чтобы отделить клей.

Проведите медиатором вдоль левого края, чтобы отделить клей, останавливаясь до достижения кнопки питания.

Не вставляйте медиатор глубже 4 мм, чтобы не повредить антенную цепь.

Оставьте медиатор вставленным рядом с кнопкой питания, чтобы клей не слипся снова.

Приложите нагретый iOpener к верхнему краю задней крышки на две минуты.

Вставьте медиатор в зазор сверху правого края.

Поверните медиатор вокруг верхнего правого угла, чтобы отделить клей.

Проведите медиатором вдоль верхнего края, чтобы отделить клей.

Не вставляйте медиатор глубже 4 мм, чтобы не повредить сенсор или камеру в верхней части.

Проведите медиатором вокруг верхнего левого угла и вниз по левому краю, чтобы отделить оставшийся клей.

Не вставляйте медиатор глубже 4 мм, чтобы не повредить камеры.

Возьмите и снимите заднюю крышку.

Если крышка всё ещё прилипает к рамке, проведите медиатором по краям, чтобы отделить клей, который мог слипнуться снова.

При сборке:

Это хорошее место, чтобы включить телефон и протестировать все функции перед окончательным закрытием. Обязательно полностью выключите телефон перед продолжением работ.

Удалите оставшиеся кусочки клея пинцетом или пальцами. При необходимости примените тепло, если трудно отделить клей.

Если вы используете клей, вырезанный по шаблону, следуйте этому руководству.

Если вы используете двустороннюю ленту, следуйте этому руководству.

Используйте лопаточку, чтобы поддеть и отключить нажимной разъём катушки беспроводной зарядки press connector от материнской платы.

На плате рядом с каждым нажимным разъёмом напечатана стрелка, указывающая рекомендуемое место поддевания. Поддевайте только в этом месте для каждого разъёма, чтобы не сдвинуть поверхностно-монтируемые компоненты.

Для повторного подключения нажимных разъёмов аккуратно совместите разъём с гнездом и нажмите вниз кончиком пальца — сначала с одной стороны, затем с другой — пока он не щёлкнет на месте. Не пытайтесь вдавить разъём силой. Если возникают трудности, переставьте разъём и попробуйте снова.

Используйте крестовую отвёртку, чтобы вынуть десять винтов длиной 3,5 мм, крепящих катушку беспроводной зарядки и динамик:

Четыре винта, крепящие катушку беспроводной зарядки

Шесть винтов, крепящих динамик

Используйте лопаточку, чтобы аккуратно поддеть угол язычка катушки беспроводной зарядки, приклеенного к правому краю рамки.

Используйте медиатор для разъединения язычка от рамки.

Вставьте острие лопаточки в зазор между правым краем динамика и рамкой.

На динамике выгравирована стрелка, указывающая рекомендуемое место поддевания.

Подденьте, чтобы отщёлкнуть динамик от рамки.

Снимите катушку беспроводной зарядки и динамик с рамки.

При повторной сборке прижмите края динамика, чтобы защёлкнуть его на рамке перед возвращением винтов.

Используйте лопаточку, чтобы поддеть и отключить нажимной разъём аккумулятора.

Используйте лопаточку, чтобы поддеть и отключить нажимной разъём динамика слухового динамика.

Используйте крестовую отвёртку, чтобы вынуть пять винтов длиной 3,5 мм, крепящих слуховой динамик.

Вставьте заострённый конец лопаточки под нижний край слухового динамика, под выгравированной стрелкой.

Подденьте лопаточкой, чтобы отщёлкнуть динамик и извлечь его.

При повторной сборке сначала вставьте верхний край слухового динамика в рамку, затем нажмите вниз и защёлкните на месте.

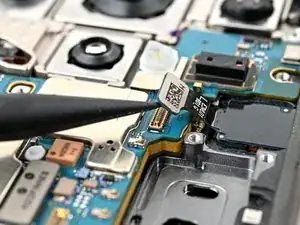

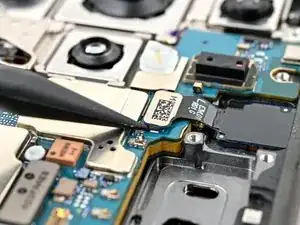

Используйте лопаточку, чтобы поддеть и отключить нажимной разъём фронтальной камеры.

Переверните телефон так, чтобы экран оказался вверх.

Разогрейте iOpener и приложите его к верхнему краю экрана на две минуты, чтобы ослабить клей фронтальной камеры.

Вместо этого можно использовать фен, термофен или горячую плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к теплу.

Переверните телефон обратно, чтобы получить доступ к задней стороне фронтальной камеры.

Клей, фиксирующий камеру, очень прочный. Работайте медленно и при необходимости добавляйте нагрев, если фронтальная камера не отходит. Избегайте отделения сенсора от объектива.

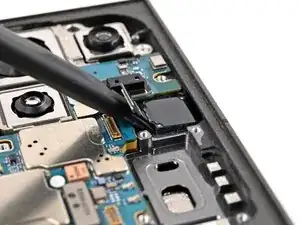

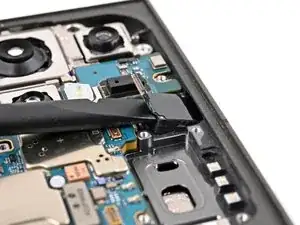

Используйте плоский конец лопаточки, чтобы поддеть фронтальную камеру из её углубления в рамке.

Если камера не поддаётся, используйте инструмент для извлечения SIM-карты, чтобы соскрести эпоксидную смолу вокруг камеры.

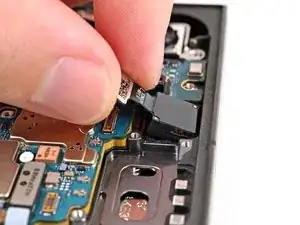

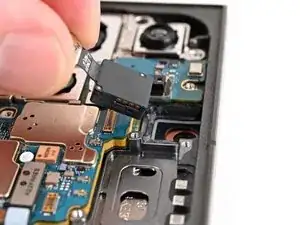

Поднимите и извлеките фронтальную камеру.
