Замена платы (Logic Board) Samsung Galaxy S25 Edge

Перед началом ремонта разрядите аккумулятор телефона до уровня ниже 25%. Заряженный литий‑ионный аккумулятор может загореться при случайном повреждении.

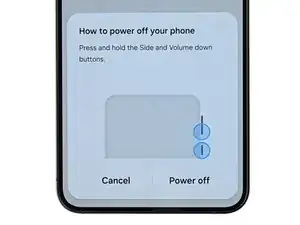

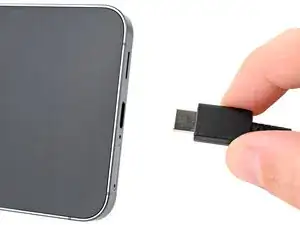

Полностью выключите телефон и отключите все кабели.

Задняя крышка закреплена слабым клеем. Нагрев размягчит клей, что облегчит отделение.

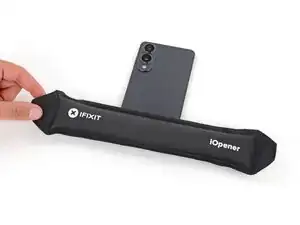

Нагрейте iOpener и положите его на нижний край задней крышки на две минуты, чтобы размягчить клей.

В качестве альтернативы можно использовать фен, тепловую пушку или нагревательную плиту для нагрева крышки.

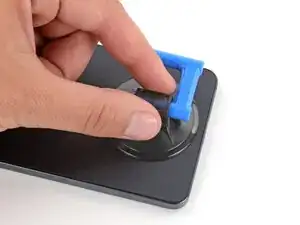

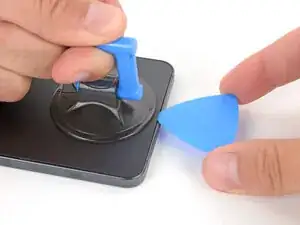

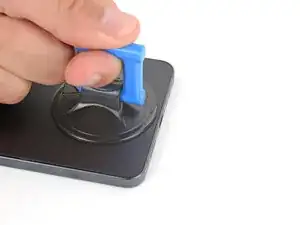

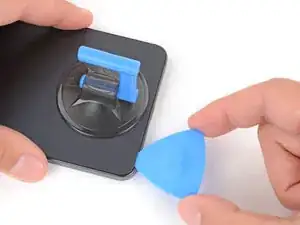

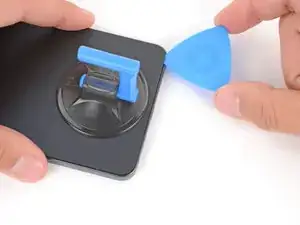

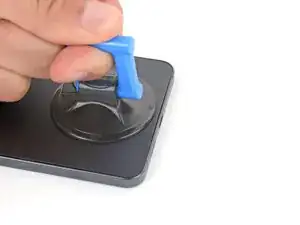

Установите присоску рядом с центром нижнего края задней крышки, как можно ближе к краю.

Сильной, ровной тянущей силой поднимите присоску до образования зазора между крышкой и рамкой.

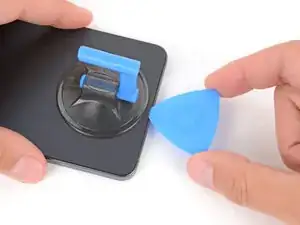

Вставьте кончик монтажной лопатки в образовавшийся зазор.

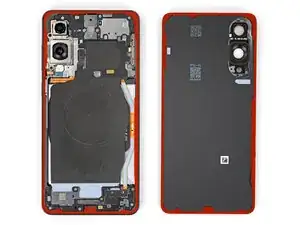

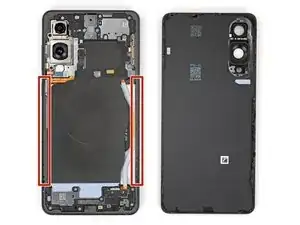

Задняя крышка закреплена клеем по периметру рамки. Используйте это изображение как справочник при отделении клея.

При отделении клея на левых и правых кромках не вставляйте лопатку глубже 3 мм, чтобы не повредить катушку беспроводной зарядки и межсоединительный кабель.

Если трудно отделить клей, примените дополнительный нагрев и повторите попытку.

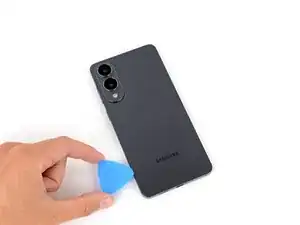

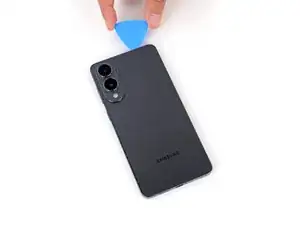

Проведите монтажной лопаткой вдоль нижнего края, чтобы отделить клей, фиксирующий заднюю крышку.

Продолжайте вести лопатку по всему периметру задней крышки, чтобы отделить весь оставшийся клей.

Не забывайте не вставлять лопатку слишком глубоко под длинные левые и правые кромки.

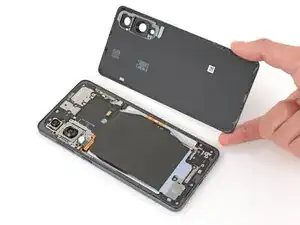

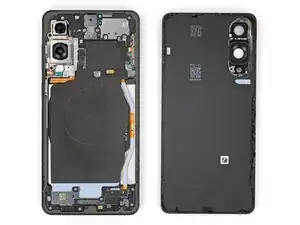

Снимите заднюю крышку.

Если возникают трудности, проверьте периметр на наличие оставшегося клея и используйте монтажную лопатку для его отделения.

При сборке:

Это хорошее место, чтобы включить телефон и проверить все функции перед окончательным запечатыванием. Обязательно полностью выключите телефон перед продолжением работы.

Проверьте задние камеры на наличие пятен и при необходимости аккуратно протрите их чистой безворсовой тканью.

Клей-уплотнитель для замены задней крышки может быть нанесён либо на рамку, либо на заднюю крышку. Используйте вырезы и контуры, чтобы определить, как он лучше совмещается. Если он совпадает с задней крышкой, следуйте этому руководству. Если он совпадает с рамкой, используйте это руководство.

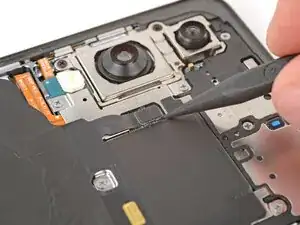

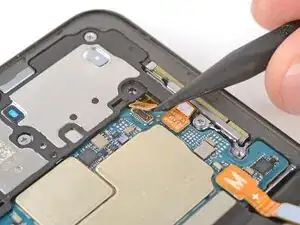

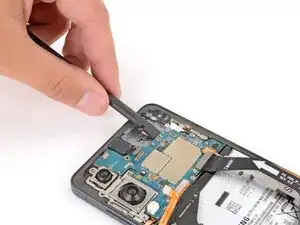

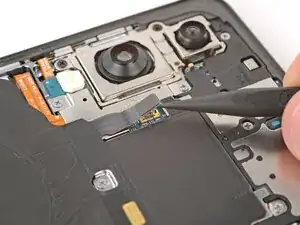

Используйте кончик лопатки, чтобы приподнять и отключить пресс‑разъём сборки беспроводной зарядки от её верхнего края.

Подобраться под разъём лопаткой может быть непросто. Если возникают трудности, попробуйте использовать кончик монтажной лопатки вместо лопатки‑спуджера.

В течение ремонта следите за каждым винтом и убедитесь, что он возвращается на своё место.

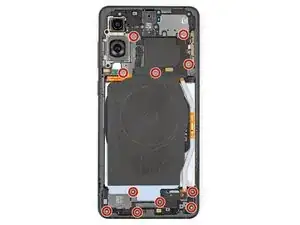

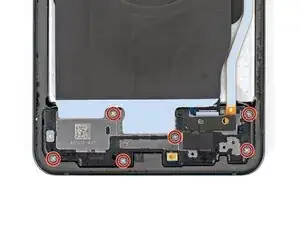

Отвинтите крестовой отверткой одиннадцать винтов длиной 2.8 мм, крепящих сборку беспроводной зарядки и динамика.

Катушка беспроводной зарядки соединена с динамиком тонкой лентой. Проще всего снять катушку и динамик вместе как единое целое, чтобы избежать повреждений.

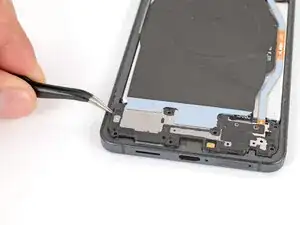

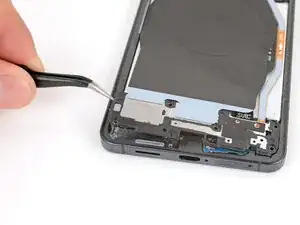

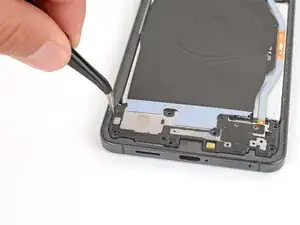

Используйте изогнутые пинцеты, чтобы приподнять и отщёлкнуть динамик за защёлку на его левом краю.

При сборке плотно прижмите по периметру динамика, чтобы защёлки вошли в зацепление.

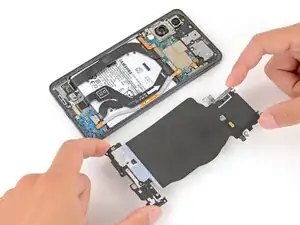

Используйте обе руки, чтобы поднять и снять сборку беспроводной зарядки и динамика.

Каждому пресс‑разъёму соответствует соответствующая золотая стрелка на плате, показывающая правильное место для поддевания — удобно! Поддевание в неправильном месте может повредить хрупкие поверхностно‑монтированные компоненты на плате.

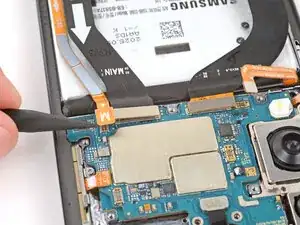

Используйте кончик лопатки, чтобы приподнять и отключить пресс‑разъём аккумулятора.

Используйте кончик лопатки, чтобы приподнять и отключить пресс‑разъём разговорного динамика.

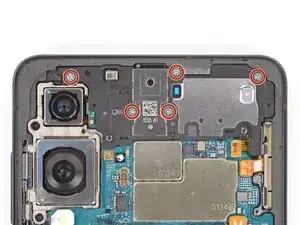

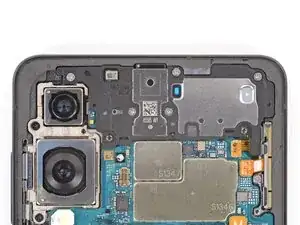

Используйте крестообразную отвертку Phillips, чтобы отвинтить пять винтов длиной 2,8 мм, фиксирующих динамик уха.

С помощью плоского конца лопатки подденьте и отстегните держатели динамика уха от центра его нижнего края.

При сборке нажмите плотно по периметру динамика уха, чтобы защёлки вошли в зацепление.

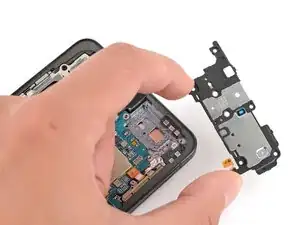

Поднимите и снимите динамик уха.

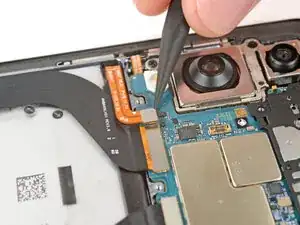

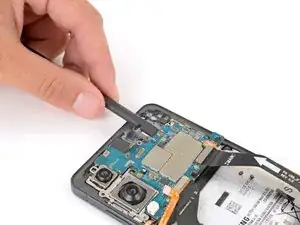

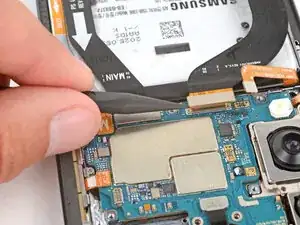

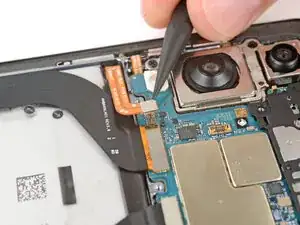

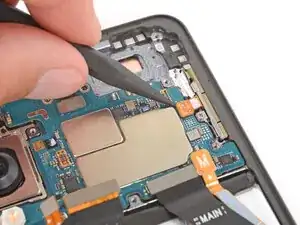

Используйте острие лопатки, чтобы поддеть и отсоединить пресс‑коннекторы кабелей дисплея, USB‑C и межсоединительного кабеля (всего три) от логической платы.

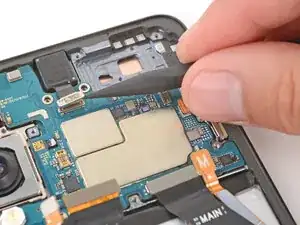

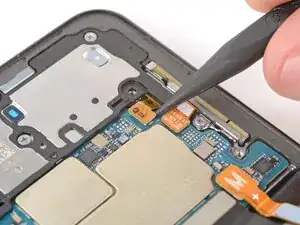

Используйте острие лопатки, чтобы поддеть и отсоединить пресс‑коннекторы антенны 5G mmWave и передней камеры.

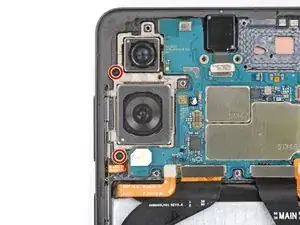

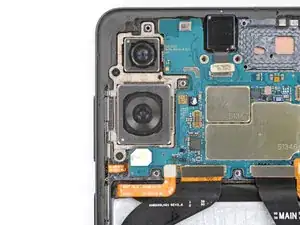

Используйте крестообразную отвертку Phillips, чтобы отвинтить два винта длиной 2,8 мм, фиксирующих задние камеры.

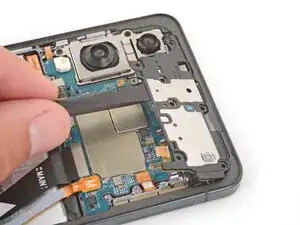

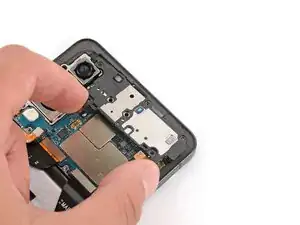

Используйте плоский конец лопатки, чтобы приподнять верхний край логической платы, пока вы не сможете схватить её края пальцами.

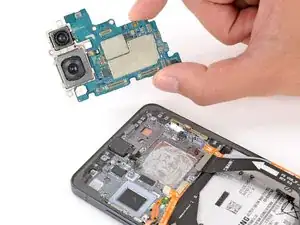

Схватите края платы и осторожно выньте её, следя за тем, чтобы не зацепить кабели.

Не держите плату за задние камеры — вы можете размазать или повредить их.

При сборке убедитесь, что ни один кабель не застрял под логической платой при её опускании на место. Можно использовать лопатку, чтобы отвести кабели в сторону.

Держите логическую плату слегка приподнятой над рабочей поверхностью при работе с камерами — не прижимайте плату к рабочей поверхности, иначе можно повредить хрупкие компоненты.

Используйте острие лопатки, чтобы поддеть и отсоединить оба пресс‑коннектора задних камер.

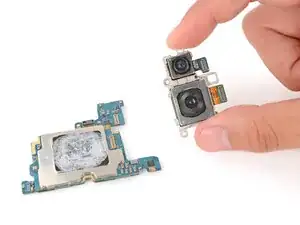

Снимите задние камеры с логической платы.

В зависимости от ремонта доступен к замене один или оба компонента.

При сборке сравните вашу запчасть с оригиналом. Возможно, потребуется снять пластмассовые пленки, клеевые подложки или защитные крышки.

Теплопроводящая паста расположена на поверхности паровой камеры, которая легко вмятина. Работайте аккуратно с минимальным давлением и не переживайте, если не удастся удалить всю пасту.

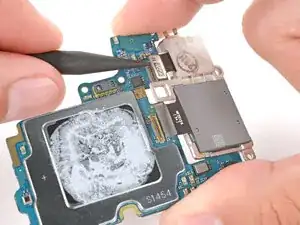

Используйте плоский конец лопатки, чтобы аккуратно удалить как можно больше старой теплопроводящей пасты.

Нанесите одну или две капли высококонцентрированного (>90%) изопропилового спирта на ватную палочку.

Не наносите изопропиловый спирт прямо на телефон, иначе он может попасть на экран.

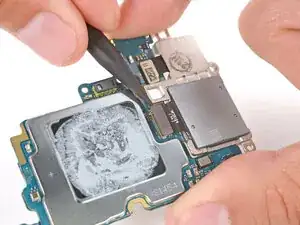

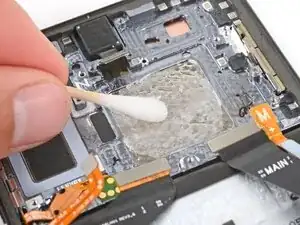

Используйте ватную палочку, чтобы очистить и удалить оставшуюся теплопроводящую пасту с паровой камеры, при необходимости повторно смачивая палочку спиртом.

Пленка на нижней части логической платы хрупкая — избегайте прикосновений.

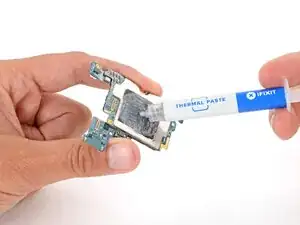

Осторожно нанесите небольшую полоску теплопроводящей пасты (примерно размером с зернышко риса) в центр чёрной пленки на нижней части логической платы.
