Замена задних камер Samsung Galaxy S24 Ultra

Используйте это руководство для замены одной или всех задних камер в вашем Samsung Galaxy S24 Ultra.

Шаг 1

Разрядите аккумулятор телефона ниже 25%, так как заряженный литий‑ионный аккумулятор представляет потенциальную опасность. Если аккумулятор вздут, примите соответствующие меры предосторожности.

Отключите все кабели от телефона.

Удерживайте боковую кнопку и клавишу уменьшения громкости, затем выберите «Выключить питание», чтобы выключить телефон.

Шаг 2

Разогрейте iOpener и приложите его к правому краю задней крышки на две минуты.

Можно использовать фен, тепловую пушку или плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к нагреву.

Шаг 3

Приложите присоску к задней крышке как можно ближе к центру правого края.

Подтяните присоску сильной, равномерной тягой, чтобы создать зазор между крышкой и рамкой.

Если сложно создать зазор, приложите больше тепла, чтобы дополнительно размягчить клей. Следуйте инструкциям iOpener, чтобы не перегреть устройство.

Вставьте монтажную лопатку в образовавшийся зазор.

Шаг 4

Проводите лопаткой туда‑обратно вдоль правого края, чтобы отделить клей.

Оставьте лопатку вставленной возле нижнего правого угла, чтобы клей не склеился заново.

Шаг 5

Приложите разогретый iOpener к нижнему краю задней крышки на две минуты.

Шаг 6

Вставьте вторую монтажную лопатку рядом с первой, ближе к низу правого края.

Поверните лопатку вокруг нижнего правого угла, чтобы отделить клей.

Шаг 7

Проводите лопаткой вдоль нижнего края, чтобы отделить клей.

Оставьте лопатку вставленной возле нижнего левого угла, чтобы клей не склеился заново.

Шаг 8

Приложите разогретый iOpener к левому краю задней крышки на две минуты.

Шаг 9

Вставьте третью монтажную лопатку рядом со второй, ближе к левой стороне нижнего края.

Поверните лопатку вокруг нижнего левого угла, чтобы отделить клей.

Шаг 10

Проводите лопаткой вдоль левого края, чтобы отделить клей, останавливаясь до кнопки питания.

Не вставляйте лопатку глубже 4 мм, чтобы не повредить антенное кабельное соединение.

Оставьте лопатку вставленной возле кнопки питания, чтобы клей не склеился заново.

Шаг 11

Приложите разогретый iOpener к верхнему краю задней крышки на две минуты.

Шаг 12

Вставьте монтажную лопатку в зазор в верхней части правого края.

Поверните лопатку вокруг верхнего правого угла, чтобы отделить клей.

Шаг 13

Проводите лопаткой вдоль верхнего края, чтобы отделить клей.

Не вставляйте лопатку глубже 4 мм, чтобы не повредить датчик или камеру рядом с верхним краем.

Шаг 14

Проводите лопаткой вокруг верхнего левого угла и вниз по левому краю, чтобы отделить оставшийся клей.

Не вставляйте лопатку глубже 4 мм, чтобы не повредить камеры.

Шаг 15

Схватите и снимите заднюю крышку.

Если крышка всё ещё приклеена к рамке, проведите монтажной лопаткой по краям, чтобы отделить клей, который мог заново склеиться.

При сборке:

Это хорошее место, чтобы включить телефон и проверить все функции перед окончательным запечатыванием. Обязательно полностью выключите телефон перед продолжением работ.

Удалите куски клея пинцетом или пальцами. При необходимости приложите тепло, если сложно отделить клей.

Если вы используете клей, вырезанный по размеру, следуйте этому руководству.

Если вы используете двустороннюю ленту, следуйте этому руководству.

Шаг 16

Используйте лопатку, чтобы приподнять и отсоединить пресс‑разъём катушки беспроводной зарядки press connector от материнской платы.

На плате рядом с каждым пресс‑разъёмом напечатана стрелка, указывающая рекомендуемое место для поддевания. Поддевайте только в этом месте для каждого пресс‑разъёма, чтобы не сдвинуть поверхностно‑монтированные компоненты.

Чтобы вновь подсоединить пресс‑разъёмы, аккуратно совместите разъём с его гнездом и нажмите пальцем — сначала с одной стороны, затем с другой — пока он не защёлкнется. Не пытайтесь вдавить разъём силой. Если возникают затруднения, переставьте его и попробуйте снова.

Шаг 17

Используйте крестовую отвёртку, чтобы выкрутить десять винтов длиной 3,5 мм, крепящих катушку беспроводной зарядки и громкоговоритель:

Четыре винта, закрепляющие катушку беспроводной зарядки

Шесть винтов, закрепляющих громкоговоритель

Шаг 18

Используйте лопатку, чтобы аккуратно приподнять угол язычка катушки беспроводной зарядки, приклеенного к правому краю рамки.

Шаг 19

Используйте медиатор для отделения язычка от рамки.

Шаг 20

Вставьте наконечник лопатки в зазор между правым краем громкоговорителя и рамкой.

На громкоговорителе вдавленна стрелка, указывающая рекомендуемое место для поддевания.

Подденьте, чтобы отщёлкнуть громкоговоритель от рамки.

Шаг 21

Снимите катушку беспроводной зарядки и громкоговоритель с рамки.

При повторной сборке прижмите края громкоговорителя, чтобы защёлкнуть его на рамке перед вкручиванием винтов.

Шаг 22

Используйте лопатку, чтобы приподнять и отсоединить пресс‑разъём аккумулятора.

Шаг 23

Используйте лопатку, чтобы приподнять и отсоединить пресс‑разъём динамика телефонного разговора.

Шаг 24

Используйте крестовую отвёртку, чтобы выкрутить пять винтов длиной 3,5 мм, крепящих динамик телефонного разговора.

Шаг 25

Вставьте заострённый конец лопатки под нижний край динамика телефонного разговора, под вдавленной стрелкой.

Подденьте лопаткой, чтобы отщёлкнуть динамик и снять его.

При повторной сборке сначала вставьте верхний край динамика телефонного разговора в рамку, затем прижмите и защёлкните его на месте.

Шаг 26

Используйте лопатку, чтобы приподнять и отсоединить оба пресс‑разъёма межплатных шлейфов от материнской платы.

Шаг 27

Используйте лопатку, чтобы приподнять и отсоединить оба пресс‑разъёма межплатных шлейфов от дочерней платы.

Шаг 28

Возьмите и снимите межплатные шлейфы с телефона.

Шаг 29

Используйте лопатку, чтобы приподнять и отсоединить пресс‑разъём кабеля дисплея от материнской платы.

Шаг 30

Используйте лопатку, чтобы приподнять и отсоединить пресс‑разъём кабеля дисплея от дочерней платы.

Снимите кабель дисплея.

Шаг 31

Используйте лопатку, чтобы приподнять и отсоединить пресс‑разъём нижней антенны от материнской платы.

Шаг 32

Используйте лопатку, чтобы приподнять и отсоединить пресс‑разъём порта стилуса от материнской платы.

Шаг 33

Используйте лопатку, чтобы приподнять и отсоединить пресс‑разъём верхней антенны от материнской платы.

Шаг 34

Используйте лопатку, чтобы приподнять и отсоединить пресс‑разъём сканера отпечатков пальцев от материнской платы.

Шаг 35

Используйте лопатку, чтобы приподнять и отсоединить пресс‑разъём передней камеры от материнской платы.

Шаг 36

Используйте крестовую отвёртку, чтобы выкрутить два винта, закрепляющие материнскую плату:

Один винт длиной 4,0 мм слева от верхней камеры.

Один винт длиной 3,5 мм слева от нижней камеры.

Шаг 37

Используйте палец или лопаточку, чтобы приподнять верхнюю часть материнской платы.

Снимите материнскую плату.

Осторожно — не зацепите болтающиеся кабели.

При повторной сборке убедитесь, что все защёлки соединителей находятся выше материнской платы при её возврате на место.

Шаг 38

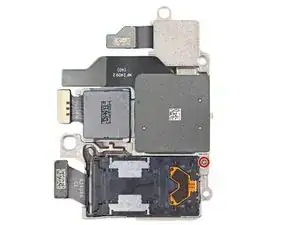

Переверните материнскую плату, чтобы открыть доступ к нажимным разъёмам задней камеры.

Используйте лопаточку, чтобы поддеть и отсоединить нажимной разъём основной телефото-камеры.

Шаг 39

Используйте лопаточку, чтобы поддеть и отсоединить нажимной разъём вторичной телефото-камеры.

Шаг 40

Используйте лопаточку, чтобы поддеть и отсоединить нажимной разъём основной камеры.

Шаг 41

Используйте лопаточку, чтобы поддеть и отсоединить нажимной разъём ультраширокоугольной камеры.

Шаг 42

Отверткой Phillips отверните винт длиной 3,5 мм, крепящий камеры к корпусу модуля камеры.

Шаг 43

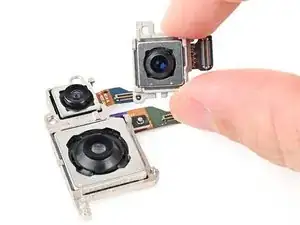

Переверните камеры так, чтобы линзы были сверху.

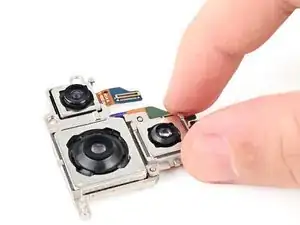

Подденьте и снимите основную телефото-камеру с корпуса модуля камеры.

Шаг 44

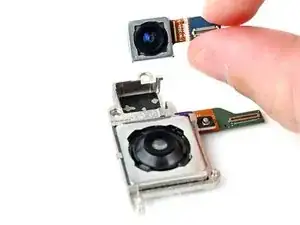

Подденьте и снимите вторичную телефото-камеру с корпуса модуля камеры.

Эта камера зафиксирована небольшим количеством клея вокруг направляющего штыря.

Шаг 45

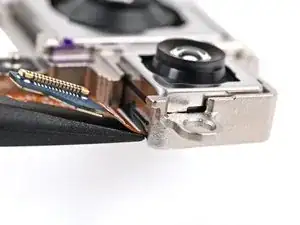

Вставьте плоский конец лопаточки между дном ультраширокоугольной камеры и металлическим корпусом модуля камеры.

Убедитесь, что лопаточка находится между кабелем и металлическим корпусом модуля камеры, не между кабелем и самой камерой.

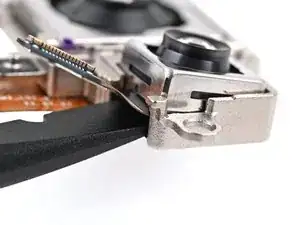

Отожмите камеру от клея, удерживающего её в корпусе модуля камеры.

Шаг 46

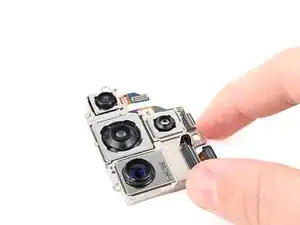

Снимите ультраширокоугольную камеру с корпуса модуля камеры.

Шаг 47

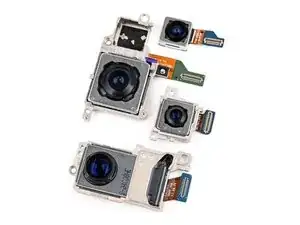

Теперь у вас остались задние камеры для замены.

Заключение

Для повторной сборки устройства выполните эти действия в обратном порядке.

Ремонт не прошёл по плану? Попробуйте базовую диагностику или обратитесь за помощью к нашему сообществу Answers.

Сдавайте электронные отходы в переработку на утилизацию, сертифицированную по стандартам R2 или e-Stewards.
