Замена экрана iPhone 17 Pro Max

Разрядите батарею iPhone ниже 25% перед началом ремонта — заряженная литий‑ионная батарея может загореться при повреждении.

Отключите все кабели от телефона.

Удерживайте кнопку питания и любую из кнопок громкости и сдвиньте ползунок, чтобы выключить телефон.

Осколки стекла усложняют разборку — а в худшем случае могут причинить травму. Если экран вашего телефона треснул, выполните этот шаг.

Наклейте полоски упаковочной ленты на треснувшее стекло, пока оно полностью не закроется — это поможет удержать осколки и позволит присоске прикрепиться.

Убедитесь, что на нижнем крае находится одна полоска ленты (без нахлёстов), достаточно большая, чтобы на неё поместилась присоска.

Закрывайте только само стекло — не приклеивайте ленту на рамку.

Рекомендуется надеть защитные очки, чтобы защитить глаза от выбитых осколков во время ремонта.

Снимите два винта длиной 7,5 мм по обе стороны от порта зарядки с помощью пенталобного отвёртки P2.

Если лопатка вставлена слишком глубоко, она может повредить устройство. Выполните этот шаг, чтобы пометить лопатку и избежать повреждений.

Отмерьте 3 мм от кончика и отметьте лопатку для открывания постоянным маркером.

В качестве альтернативы можно приклеить монету на лопатку на расстоянии 3 мм от кончика.

Используйте фен или термофён, чтобы прогреть нижний край экрана до состояния, когда он станет слегка слишком горячим для прикосновения.

Неправильное использование термофёна может повредить дисплей и/или батарею — строго следуйте связанным инструкциям.

Прикрепите ручку‑присоску к нижнему краю экрана как можно ближе к краю.

В следующем шаге убедитесь, что вы вставляете лопатку в правильное место:

Под экраном есть пластиковая окантовка, которая лежит на рамке. Вставьте лопатку сюда, убедившись, что она полностью под окантовкой.

Между пластиковой окантовкой и панелью дисплея есть зазор. Не вставляйте лопатку туда, иначе вы отделите их друг от друга и усложните ремонт.

Потяните ручку‑присоску вверх с сильной ровной силой, пока не появится зазор между экраном и рамкой.

Это может потребовать значительных усилий. Если возникают трудности, снова прогрейте экран и попробуйте снова.

Вставьте кончик лопатки для открывания в образовавшийся зазор.

Не вставляйте лопатку глубже 3 мм под экран, чтобы избежать повреждения следующих компонентов:

Кабели экрана и датчика окружающего света находятся в районе кнопок громкости и Action.

Вокруг периметра телефона находятся деликатные пружинные контакты.

На нижней стороне экрана есть тонкие металлические защёлки, которые входят в соответствующие пазы на рамке.

Проведите лопатку вдоль нижнего края, чтобы разъединить клей.

Оставьте лопатку вставленной под нижним правым углом, чтобы клей не слипся заново.

Потяните за маленький язычок на присоске, чтобы снять её с экрана.

Используйте фен или термофён, чтобы прогреть правый край экрана.

Вставьте вторую лопатку под нижний правый угол экрана.

Проведите лопатку вверх по правому краю, чтобы разъединить клей и освободить две защёлки.

Возможно, потребуется слегка приподнять экран, чтобы освободить защёлки.

Оставьте лопатку вставленной под верхним правым углом, чтобы клей не слипся заново.

Используйте фен или термофён, чтобы прогреть верхний край экрана.

Вставьте третью лопатку под верхний правый угол экрана.

Проведите лопаткой вдоль верхнего края и слегка за верхний левый угол, чтобы разделить клей и освободить два защёлкивающих крепления.

Не проводите лопаткой дальше, иначе вы можете повредить кабель датчика окружающего освещения.

Оставьте лопатку под верхним левым углом, чтобы клей не слипся снова.

Используйте фен или термофен, чтобы нагреть левый край экрана.

Вставьте четвёртую лопатку под нижний левый угол экрана.

Проведите лопаткой вверх по правому краю, чтобы отделить клей и освободить защёлку, остановившись непосредственно перед кнопкой увеличения громкости.

Возможно, нужно немного приподнять экран, чтобы освободить защёлку.

Не проводите лопаткой дальше, иначе вы можете повредить кабель экрана.

На этом этапе экран должен быть полностью отделён от рамки. Если он застрял, пройдите по периметру и отделите оставшийся клей или защёлки.

Поднимите экран вертикально и отведите через левый край, подперев его о прочную коробку или стопку книг, чтобы кабели не подвергались натяжению.

Альтернативно можно уложить экран плоско на левую сторону.

В ходе ремонта следите за каждым винтом и убедитесь, что он вернётся на своё место.

Используйте отвертку JIS 00, чтобы выкрутить два винта длиной 1.2 мм, фиксирующие крышки кабелей батареи и экрана (по одному для каждой крышки).

Малые биты Phillips от iFixit разработаны для работы с JIS‑винтами. Вы можете попробовать Phillips‑отвертки других производителей, но рискуете сорвать шлица винта.

Снимите две крышки.

Используйте острие лопатки, чтобы поддеть и отключить пружинный разъём батареи press connector.

Используйте кончик лопатки или острие лопатки, чтобы поддеть и отключить пружинные разъёмы экрана и датчика окружающего освещения.

Снимите экран.

При сборке следуйте этому руководству для нанесения клея и установки экрана.

Будьте осторожны, чтобы не повредить пружинные контакты при очистке рамки.

Если на вашем сменном экране не установлены передние датчики, выполните следующие шесть шагов, чтобы снять и перенести их.

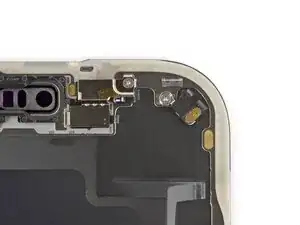

Используйте трёхлучевую отвертку Y000, чтобы выкрутить два винта длиной 1.0 мм, фиксирующие передние датчики.

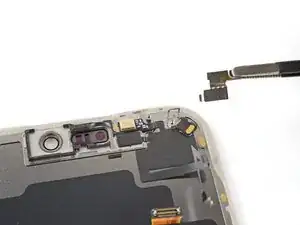

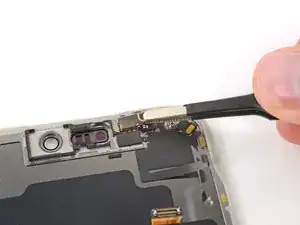

Снимите кронштейн передних датчиков.

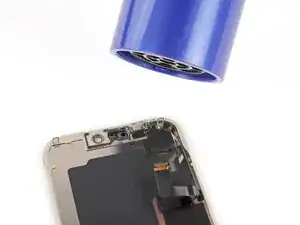

Используйте фен или термофен, чтобы нагреть передние датчики.

Можно нагревать сам датчик или его соответствующее место на передней стороне экрана.

Передние датчики очень хрупкие и легко рвутся — будьте предельно аккуратны при их снятии. Если возникают трудности, примените больше тепла и попробуйте снова.

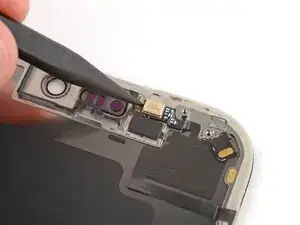

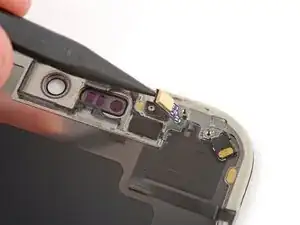

Используйте острие лопатки, чтобы поддеть оба передних датчика.

Поддевайте вкладку под датчиками, а не сами датчики, иначе вы можете их повредить.

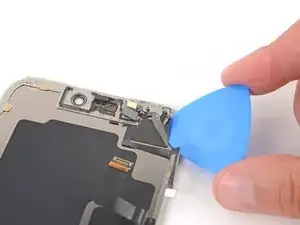

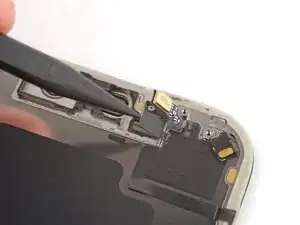

Вставьте кончик лопатки под верхний правый угол большого приклеенного кабеля передних датчиков.

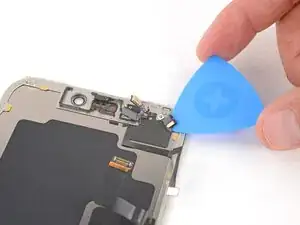

Медленно проведите лопаткой под кабелем и приподнимите, пока не сможете захватить его пальцами.

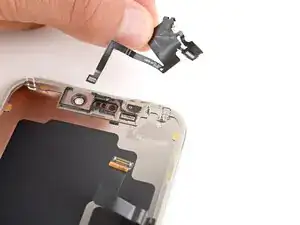

Используйте пальцы, чтобы отслоить кабель и снять датчики.

Теперь вы можете перенести датчики на сменный экран.
