Замена аккумулятора iPhone Air

Дайте аккумулятору телефона разрядиться ниже 25% перед началом ремонта — заряженный литий‑ионный аккумулятор может загореться при повреждении.

Отключите все кабели от телефона.

Удерживайте кнопку питания и любую из кнопок громкости и проведите, чтобы выключить телефон.

Если вставить пластиковую лопатку слишком глубоко, она может повредить устройство. Выполните этот шаг, чтобы отметить лопатку и предотвратить повреждение.

Измерьте 3 мм от кончика и отметьте лопатку перманентным маркером.

Вы также можете отметить другие углы лопатки разными отметками.

В качестве альтернативы можно закрепить монету на лопатке в 3 мм от кончика с помощью ленты.

Осколки стекла могут осложнить разборку или, что хуже, вызвать травму. Если заднее стекло вашего телефона треснуло, выполните этот шаг.

Наклейте упаковочную ленту на треснувшее стекло до полного покрытия — это поможет удержать стекло и позволит присоске прилипнуть.

Убедитесь, что на нижнем крае есть одна полоса (не перекрывающаяся) ленты, достаточно большая для установки присоски.

Покрывайте только само стекло — не наклеивайте ленту на рамку.

Рассмотрите возможность использования защитных очков, чтобы защитить глаза от любых осколков стекла, которые могут оторваться во время ремонта.

Используйте отвертку P2 pentalobe, чтобы выкрутить два винта длиной 4.9 мм по обе стороны от порта USB-C.

Приложите подогретый iOpener к нижнему краю заднего стекла на две минуты.

В качестве альтернативы можно использовать фен или термофен, чтобы нагреть нижний край заднего стекла до состояния, когда он станет чуть слишком горячим для касания.

Неправильное использование термофена может уничтожить дисплей и/или аккумулятор — внимательно следуйте связанным инструкциям.

Установите присоску на нижний край заднего стекла как можно ближе к краю.

Резко и равномерно тяните ручку вверх, чтобы создать зазор между задним стеклом и рамкой.

Если заднее стекло не отходит, снова нагрейте его и попробуйте снова.

Вставьте кончик пластиковой лопатки в образовавшийся зазор.

При рассечении клея, фиксирующего заднее стекло, в следующих шагах будьте осторожны в следующих областях:

Рядом с кнопкой увеличения громкости находится деликатный шлейф, соединяющий заднее стекло с телефоном.

По верхнему краю телефона расположены несколько пружинных контактов. Будьте особенно осторожны, чтобы не вставить лопатку глубже, чем указано в каждом шаге, чтобы не согнуть эти контакты.

Проводите лопаткой взад-вперед вдоль нижнего края, чтобы отделить клей.

Оставьте лопатку в нижнем левом углу, чтобы предотвратить повторное склеивание.

Приложите подогретый iOpener к левому краю заднего стекла на две минуты.

При использовании фена или термофена нагревайте заднее стекло только до состояния, когда оно станет горячим на ощупь.

Вставьте вторую пластиковую лопатку слева от первой.

Проведите вторую лопатку вокруг нижнего левого угла и вдоль левого края заднего стекла, чтобы отделить клей и освободить металлическую защелку.

Оставьте эту лопатку вставленной в верхнем левом углу, чтобы предотвратить повторное склеивание.

Приложите подогретый iOpener к правому краю заднего стекла на две минуты.

При использовании фена или термофена нагревайте заднее стекло только до состояния, когда оно станет горячим на ощупь.

Не вставляйте медиатор глубже 3 мм вдоль правого края, чтобы не повредить ленточный кабель.

Вставьте третий медиатор справа от первоначального внизу по краю.

Проведите этим медиатором вокруг нижнего правого угла и вдоль правого края заднего стекла, чтобы отделить клей и освободить металлическую защёлку.

Оставьте этот медиатор вставленным в верхнем правом углу, чтобы клей не склеился снова.

Не вставляйте медиатор глубже 3 мм вдоль верхнего края, чтобы не повредить пружинные контакты.

Повторите нагрев и проведение медиатора вдоль верхнего края заднего стекла, чтобы отделить клей и освободить металлические защёлки.

Не пытайтесь пока полностью снимать заднее стекло — оно всё ещё прикреплено тонким ленточным кабелем.

Если заднее стекло не открывается легко, не применяйте силу — пройдитесь по периметру медиатором, чтобы отделить пропущенные участки клея или застрявшие защёлки.

Осторожно поднимите заднее стекло и откиньте его в сторону кнопок регулировки громкости.

Поддержите заднее стекло чистым прочным предметом, например небольшой коробкой, чтобы не растягивать кабель.

Рекомендуем использовать полиимидную ленту для защиты объектива камеры. Если у вас её нет, этот шаг можно пропустить, но будьте особенно осторожны, чтобы не касаться камеры.

Наклейте кусочек полиимидной ленты на объектив тыльной камеры.

Не нажимайте на тыльную камеру.

При сборке аккуратно снимите ленту, не встряхивая тыльную камеру — её стабилизирующий механизм крайне хрупкий.

Удалите три винта, фиксирующие крышку левого разъёма, расположенную под тыльной камерой:

Один винт тригранный Y000 длиной 1.1 мм

Один винт тригранный Y000 длиной 1.0 мм

Один винт JIS 00 длиной 3.2 мм

Маленькие крестовые биты iFixit разработаны для работы с винтами JIS, поэтому вы можете использовать отвёртку iFixit PH 00. Можно попробовать крестовые отвёртки других производителей, но есть риск сорвать шлиц винта.

С помощью пинцета или пальцев поднимите крышку, чтобы освободить её защёлку, и снимите её.

При сборке вставьте защёлку крышки в её паз на плате под углом, затем уложите крышку горизонтально.

Используйте острый конец лопатки, чтобы приподнять и отключить нажимной разъём аккумулятора press connector.

При сборке аккуратно совместите разъём с гнездом и надавите кончиком пальца или плоским концом лопатки — сначала с одной стороны, затем с другой — до щелчка. Не пытайтесь втиснуть разъём силой. Если возникают проблемы, скорректируйте положение и попробуйте снова.

Удалите три винта, фиксирующие крышку правого разъёма:

Два тригранных винта Y000 длиной 1.1 мм

Один винт JIS 00 длиной 2.8 мм

С помощью пинцета или пальцев поднимите крышку, чтобы освободить её защёлку, и снимите её.

При сборке вставьте защёлку крышки в её паз на плате под углом, затем уложите крышку горизонтально.

Используйте острый конец лопатки, чтобы приподнять и отключить нажимной разъём вспышки и катушки беспроводной зарядки.

Снимите заднее стекло.

Следуйте этому руководству, чтобы заменить клей и установить заднее стекло.

В руководстве используется VoltClip для нагрева и ослабления клея. Если вы используете другой метод, например батарею 9 В, следуйте руководству и учитывайте инструкции по эксплуатации вашего источника питания на соответствующих этапах.

Подключите цилиндрический разъём VoltClip к USB‑C угловому переходнику.

Пока не подключайте VoltClip к источнику питания. Свободные крокодилы могут случайно коснуться друг друга и вызвать короткое замыкание.

С помощью чистого ногтя или медиатора отогните одну из серебристых язычков на аккумуляторе.

Прикрепите красный крокодил к отогнутому серебристому язычку аккумулятора.

Прикрепите чёрный крокодил к заземляющему винту, расположенному на левой стороне нижнего края.

Убедитесь, что красный крокодил надёжно закреплён. Если чёрный крокодил отрывается от винта, отключите кабель USB‑C, заново наденьте крокодил и попробуйте снова.

Подключите USB‑C угловой переходник к источнику питания (через кабель USB‑C) и подождите 90 секунд, чтобы клей ослаб.

Отключите кабель USB‑C от сгиба, затем отсоедините зажимы‑крокодилы.

Повторите эту процедуру на другой серебристой защёлке, чтобы ослабить вторую клейкую ленту.

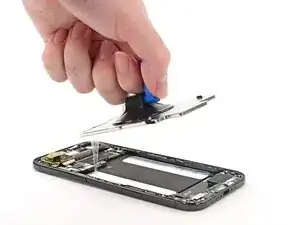

Прикрепите присоску в центр аккумулятора и медленным, равномерным усилием поднимите его для извлечения.

Если аккумулятор не выходит легко, не применяйте силу — подключите VoltClip на одну минуту к каждой клейкой полосе.

При сборке, если у заменяемого аккумулятора нет предустановленного клея, следуйте этому руководству, чтобы установить его. После этого следуйте этому руководству, чтобы установить заднее стекло.
