Замена аккумулятора iPhone 17 Pro Max

Дайте аккумулятору iPhone разрядиться ниже 25% перед началом этого ремонта — заряженный литий‑ионный аккумулятор может загореться при повреждении.

Отключите все кабели от телефона.

Удерживайте кнопку питания и любую кнопку регулировки громкости и сдвиньте для выключения телефона.

Осколки стекла могут усложнить разборку — или, что ещё хуже, привести к травме. Если стекло разбито, выполните этот шаг.

Наклейте полоски упаковочной ленты на разбитое стекло, пока оно полностью не покроется — это поможет удержать стекло и позволит присоске приклеиться.

Убедитесь, что через нижний край проходит одна полоска ленты (без перекрытия), достаточно большая, чтобы на неё поместилась присоска.

Накрывайте только само стекло — не прилипайте лентой к рамке.

Рекомендуется надеть защитные очки, чтобы защитить глаза от возможных отстреливающихся осколков стекла во время ремонта.

Используйте отвертку P2 pentalobe, чтобы вынуть два винта длиной 7,5 мм по обе стороны от разъёма зарядки.

Если вставить захват для открывания слишком глубоко, он может повредить устройство. Выполните этот шаг, чтобы отметить захват и предотвратить повреждение.

Отмерьте 3 мм от кончика и отметьте захват маркером.

В качестве альтернативы можно приклеить монету лентой в 3 мм от кончика захвата.

Используйте фен или термопистолет, чтобы нагреть нижний край экрана до состояния, когда он станет слегка слишком горячим для прикосновения.

Неправильное использование термопистолета может повредить дисплей и/или аккумулятор — внимательно следуйте связанным инструкциям.

Прикрепите присоску к нижнему краю экрана как можно ближе к краю.

На следующем шаге убедитесь, что вы вставляете захват в правильное место:

Снизу экрана находится пластиковая рамка, которая опирается на корпус. Вставьте захват сюда, убедившись, что он полностью под рамкой.

Между пластиковой рамкой и панелью дисплея есть шов. Не вставляйте захват туда, иначе вы отделите их друг от друга, что усложнит ремонт.

Резко и равномерно потяните присоску вверх, пока между экраном и рамкой не образуется зазор.

Это может потребовать значительных усилий. Если трудно, снова прогрейте экран и попробуйте ещё раз.

Вставьте кончик захвата для открывания в созданный зазор.

Не вставляйте захват более чем на 3 мм под экран, чтобы не повредить следующие компоненты:

Кабели экрана и датчика окружающего света находятся рядом с кнопками громкости и кнопкой Action.

Вокруг периметра телефона расположены деликатные подпружиненные контакты.

Снизу экрана находятся тонкие металлические защёлки, которые входят в соответствующие пазы на рамке.

Просуньте захват вдоль нижнего края, чтобы отделить клей.

Оставьте захват, вставленным под правый нижний угол, чтобы клей не защёлкнулся обратно.

Потяните маленький язычок на присоске, чтобы снять её с экрана.

Используйте фен или термопистолет, чтобы нагреть правый край экрана.

Вставьте второй захват для открывания под правый нижний угол экрана.

Проведите захватом вверх по правому краю, чтобы отделить клей и освободить две защёлки.

Возможно, потребуется чуть приподнять экран, чтобы освободить защёлки.

Оставьте захват под правым верхним углом, чтобы клей не защёлкнулся обратно.

Используйте фен или термопистолет, чтобы нагреть верхний край экрана.

Вставьте третью тонкую лопатку под верхний правый угол экрана.

Проведите лопатку вдоль верхнего края и чуть‑чуть вокруг верхнего левого угла, чтобы разъединить клей и освободить два фиксатора.

Не проводите лопатку дальше, иначе вы можете повредить кабель датчика освещённости.

Оставьте лопатку под верхним левым углом, чтобы клей не слипся снова.

Используйте фен или термофен, чтобы прогреть левый край экрана.

Вставьте четвёртую лопатку под нижний левый угол экрана.

Проведите лопатку вверх по правому краю, чтобы разъединить клей и освободить фиксатор, останавливаясь прямо перед кнопкой увеличения громкости.

Возможно, понадобится слегка приподнять экран, чтобы освободить фиксатор.

Не проводите лопатку дальше, иначе вы можете повредить кабель экрана.

На этом этапе экран должен быть полностью отсоединён от рамки. Если он застрял, пройдитесь по периметру и отделите оставшийся клей или фиксаторы.

Поднимите экран вертикально и откиньте через левый край, подперев его о прочную коробку или стопку книг, чтобы кабели не были натянуты.

Альтернативно можно положить экран плоско на левую сторону.

В ходе ремонта следите за каждым винтом и возвращайте его на то же место.

Используйте отвертку JIS 00, чтобы выкрутить два винта длиной 1,2 мм, удерживающие крышки кабелей аккумулятора и экрана (по одному на каждую крышку).

Малые биты Phillips от iFixit рассчитаны на работу с JIS‑винтами. Вы можете попробовать Phillips‑отвертки других производителей, но рискуете соскоблить шлиц винта.

Снимите обе крышки.

Используйте наконечник лопатки, чтобы поддеть и отсоединить контакт питания аккумулятора с защёлкой.

Используйте кончик тонкой лопатки или наконечник лопатки, чтобы поддеть и отсоединить защёлки кабелей экрана и датчика освещённости.

Снимите экран.

При сборке следуйте этому руководству, чтобы нанести клей и установить экран.

Будьте осторожны, чтобы не повредить пружинные контакты при очистке рамки.

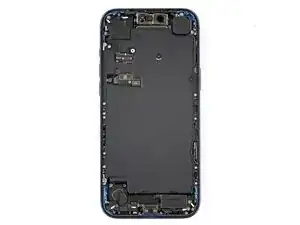

Используйте отвертку Torx Plus 4IP, чтобы выкрутить 15 винтов, крепящих поддон аккумулятора:

Один винт длиной 7,5 мм

Один винт длиной 5,9 мм

Один винт длиной 3,5 мм

Один винт длиной 2,4 мм

Десять винтов длиной 3,7 мм

Один винт длиной 3,7 мм

Модели iPhone с физической SIM‑картой не будут иметь этого винта.

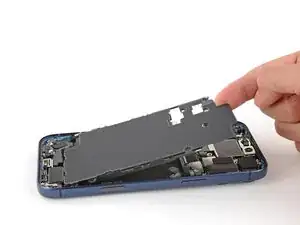

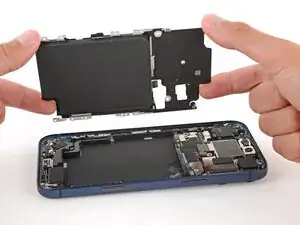

Подденьте верхний левый угол поддона аккумулятора пальцем и снимите его.

Будьте осторожны, чтобы не запачкать фронтальную камеру.
