Замена переднего стекла и дигитайзера Motorola Photon Q 4G LTE

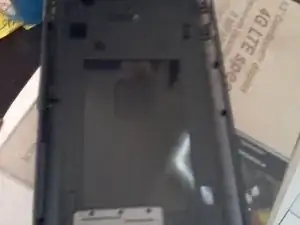

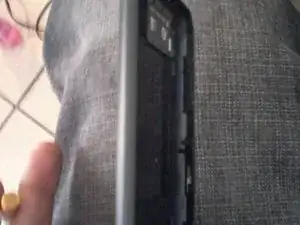

Используйте лопаточку по краям корпуса в месте расположения клавиатуры, чтобы снять заднюю крышку. Будьте осторожны, чтобы не сломать крышку в области слота для карты памяти; в этой части крышка очень тонкая и хрупкая. (Я свою сломал.)

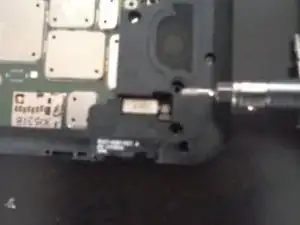

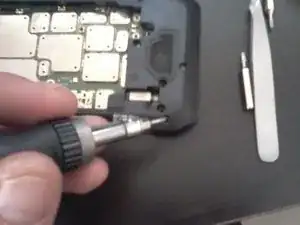

Удалите черные винты по внешним краям и четыре серебряных винта. (Вы найдете по одному серебряному винту с каждой стороны вибромотора и с каждой стороны тыльной камеры.)

Теперь снимите защитную крышку платы (ту самую, которую вы только что открутили), аккуратно поддев её сверху. Три защелки нужно отщелкнуть с помощью лопаточки. Отщелкните по меньшей мере две из трех защелок, последняя должна ослабнуть сама.

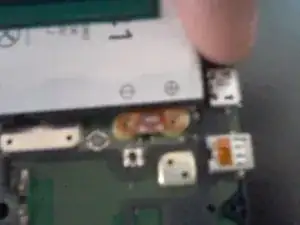

Теперь снимите два больших серебряных винта в шлейфе батареи, который прикреплен к плате...

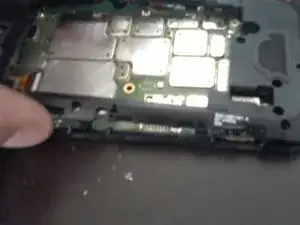

Возьмите лопаточку и очень аккуратно подденьте батарею снизу, следя за тем, чтобы не повредить компоненты под ней, и осторожно поднимите, пока батарея не отойдет. Под батареей находится клей, который надежно фиксирует её на плате.

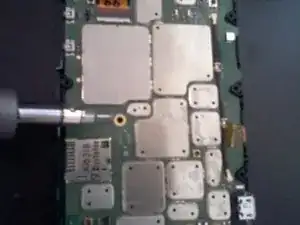

Удалите один серебряный винт в центре платы, который фиксирует её.

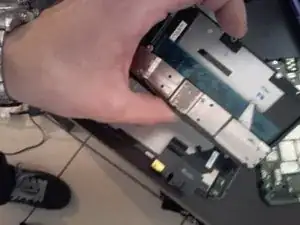

Теперь отделите клавиатуру от переднего ЖК-дисплея, медленно разъединяя их, и отсоедините защелкивающиеся шлейфы, которые соединяют ЖК-дисплей с клавиатурой.

Удалите семь винтов по внешнему краю задней части ЖК-дисплея.

Снимите заднюю панель ЖК-дисплея, аккуратно следя, чтобы не порвать шлейфы, и протяните их через паз, затем отложите панель в сторону.

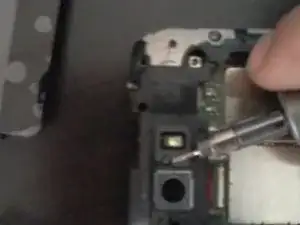

Удалите три винта, которые крепят верхнюю плату к телефону.

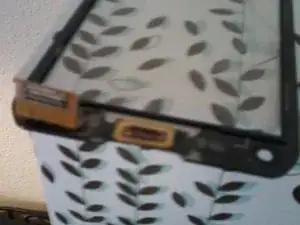

Снимите резиновый уплотнитель на задней стороне дигитайзера и перенесите его на новый дигитайзер; при необходимости примените тепловой пистолет, чтобы разогреть клей на задней стороне резинового уплотнителя для облегчения снятия.

Аккуратно отведите динамик от дигитайзера и перенесите его на новый дигитайзер. Будьте осторожны, чтобы не сломать динамик — у меня он развалился и теперь не работает в режиме громкой связи, имейте это в виду.

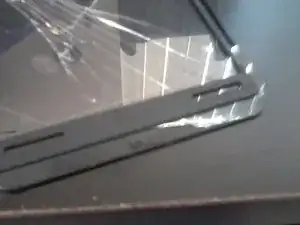

Возьмите новый дигитайзер, снимите с него пластиковую защитную плёнку, нанесите резиновый клей на новый экран и установите дигитайзер на телефон. Протяните шлейф через предусмотренный паз и подключите шлейф к плате.

Соберите телефон в обратном порядке, повторив все шаги в обратной последовательности, и у вас будет как новый телефон.
