Снятие экрана iPhone 17 Pro Max

Перед началом ремонта разрядите аккумулятор iPhone ниже 25% — заряженный литий‑ионный аккумулятор может загореться при повреждении.

Отключите все кабели от телефона.

Удерживайте кнопку питания и любую кнопку регулировки громкости и сдвиньте для выключения питания телефона.

Осколки стекла могут осложнить разборку или, что хуже, причинить травму. Если экран треснул, выполните этот шаг.

Наклейте полоски упаковочной ленты на треснувшее стекло до полного покрытия — это поможет удержать стекло и позволит присоске прилипнуть.

Убедитесь, что на нижнем крае есть одна полоска ленты (не внахлёст), достаточная по размеру для размещения присоски.

Накрывайте только само стекло — не приклеивайте ленту к корпусу.

Рассмотрите возможность использования защитных очков, чтобы защитить глаза от вырванных осколков стекла во время ремонта.

С помощью отвертки P2 pentalobe отвинтите два винта длиной 7,5 мм по обе стороны от разъёма зарядки.

Если вставить медиатор слишком глубоко, он может повредить устройство. Выполните этот шаг, чтобы отметить медиатор и предотвратить повреждение.

Отмерьте 3 мм от кончика и отметьте медиатор перманентным маркером.

В качестве альтернативы можно приклеить монету в 3 мм от кончика медиатора.

Используйте фен или тепловую пушку, чтобы нагреть нижний край экрана до температуры, при которой его немного некомфортно касаться.

Неправильное использование тепловой пушки может уничтожить дисплей и/или аккумулятор — внимательно следуйте связанным инструкциям.

Прикрепите присоску к нижнему краю экрана как можно ближе к краю.

Во время следующего шага убедитесь, что вставляете медиатор в правильное место:

Под экраном находится пластиковый ободок, который опирается на корпус. Вставляйте медиатор сюда, убедившись, что он полностью под ободком.

Между пластиковым ободком и панелью дисплея есть шов. Не вставляйте медиатор туда, иначе вы разделите эти части и усложните ремонт.

Сильным, устойчивым нажатием потяните присоску вверх, пока не появится зазор между экраном и корпусом.

Это может потребовать значительных усилий. Если возникают сложности, снова нагрейте экран и попробуйте ещё раз.

Вставьте наконечник медиатора в образовавшийся зазор.

Не вставляйте медиатор более чем на 3 мм под экран, чтобы не повредить следующие компоненты:

Кабели датчика освещённости и экрана находятся рядом с кнопками громкости и кнопкой Action.

Вокруг периметра телефона расположены деликатные пружинные контакты.

На обратной стороне экрана есть тонкие металлические защёлки, которые входят в соответствующие слоты на корпусе.

Проведите медиатором вдоль нижнего края, чтобы разорвать клей.

Оставьте медиатор под нижним правым углом, чтобы клей не слипся снова.

Потяните за маленький язычок на присоске, чтобы снять её с экрана.

Используйте фен или тепловую пушку, чтобы нагреть правый край экрана.

Вставьте второй медиатор под нижний правый угол экрана.

Проведите медиатором вверх по правому краю, чтобы разорвать клей и освободить две защёлки.

Возможно, потребуется слегка приподнять экран, чтобы освободить защёлки.

Оставьте медиатор под верхним правым углом, чтобы клей не слипся снова.

Используйте фен или тепловую пушку, чтобы нагреть верхний край экрана.

Вставьте третью монтажную лопатку под верхний правый угол экрана.

Сдвиньте лопатку вдоль верхнего края и чуть вокруг верхнего левого угла, чтобы разъединить клей и освободить два защёлкивающихся зажима.

Не продвигайте лопатку дальше, иначе вы можете повредить кабель датчика освещённости.

Оставьте лопатку, вставленную под верхний левый угол, чтобы клей не вновь склеился.

Используйте фен или тепловую пушку, чтобы нагреть левый край экрана.

Вставьте четвёртую монтажную лопатку под нижний левый угол экрана.

Проведите лопатку вверх по правому краю, чтобы разъединить клей и освободить защёлку, остановившись прямо перед кнопкой увеличения громкости.

Возможно, потребуется слегка приподнять экран, чтобы освободить защёлку.

Не продвигайте лопатку дальше, иначе вы можете повредить кабель экрана.

На этом этапе экран должен быть полностью отделён от корпуса. Если он кажется застрявшим, обойдите по периметру и отделите оставшийся клей или защёлки.

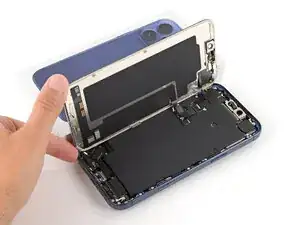

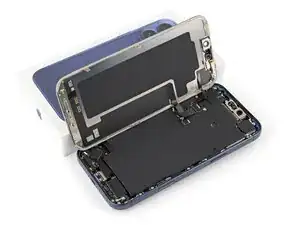

Поднимите экран прямо вверх и откиньте его через левый край, опёрев о прочную коробку или стопку книг, чтобы кабели не находились под натяжением.

В качестве альтернативы вы можете положить экран плоско на левую сторону.

В ходе ремонта следите за каждым винтом и возвращайте его на то же место, откуда он был извлечён.

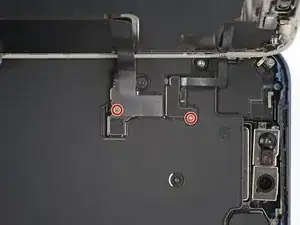

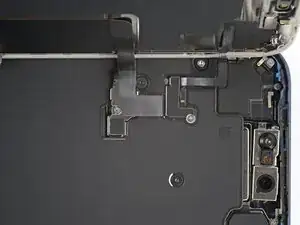

Используйте отвёртку JIS 00, чтобы выкрутить два винта длиной 1.2 мм, удерживающие крышки кабелей батареи и экрана (по одному для каждой крышки).

Небольшие крестовые биты iFixit разработаны для работы с винтами JIS. Вы можете попробовать крестовые отвёртки других производителей, но рискуете сорвать шлиц винта.

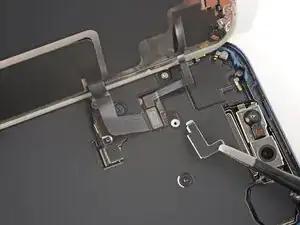

Снимите две крышки.

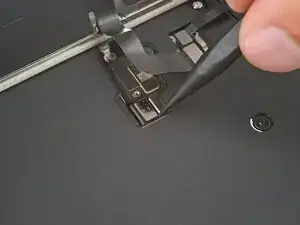

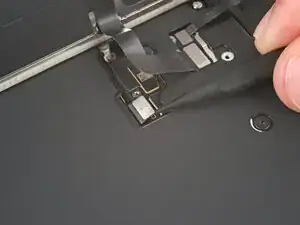

Используйте наконечник медиатора, чтобы поддеть и отключить пружинный разъём батареи press connector.

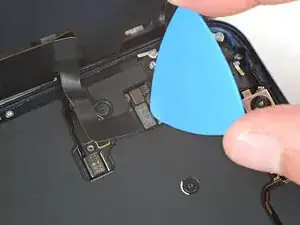

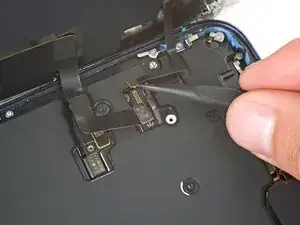

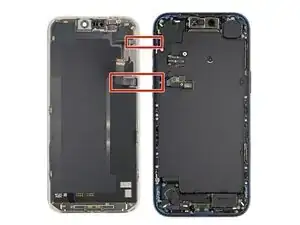

Используйте наконечник монтажной лопатки или точку медиатора, чтобы поддеть и отключить пружинные разъёмы экрана и датчика окружающего освещения.

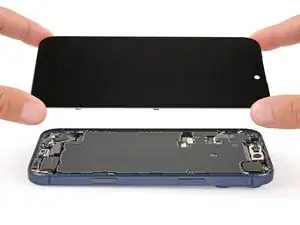

Снимите экран.

При сборке следуйте этому руководству для нанесения клея и установки экрана.

Будьте осторожны, чтобы не повредить ни один из пружинных контактов при очистке корпуса.
