Замена заднего стекла iPhone Air

Разрядите батарею телефона до уровня ниже 25% перед началом ремонта — заряженная литий‑ионная батарея может загореться при повреждении.

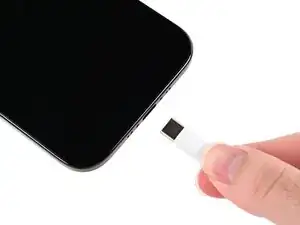

Отключите все кабели от телефона.

Удерживайте кнопку питания и любую из кнопок громкости и сдвиньте для выключения питания.

Если вставлять медиатор слишком глубоко, он может повредить устройство. Следуйте этому шагу, чтобы разметить медиатор и предотвратить повреждение.

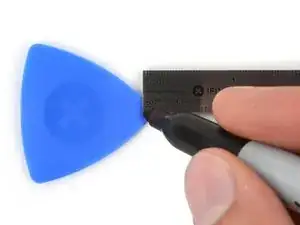

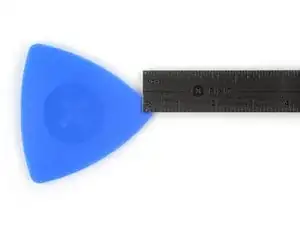

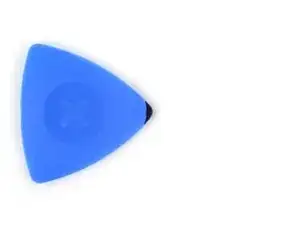

Отмерьте 3 мм от кончика и отметьте медиатор перманентным маркером.

Вы также можете отметить другие углы медиатора разными измерениями.

Или закрепите монету на медиаторе лентой в 3 мм от кончика.

Осколки стекла могут усложнить разборку или, хуже того, причинить травму. Если заднее стекло вашего телефона треснуло, выполните этот шаг.

Наклейте упаковочную ленту на треснутое стекло, пока оно полностью не покроется — это поможет удержать осколки и позволит присоске приклеиться.

Убедитесь, что на нижнем крае есть одна полоса (не внахлест) ленты, достаточная по размеру для присоски.

Покрывайте только само стекло — не приклеивайте ленту к рамке.

Рассмотрите возможность использования защитных очков, чтобы защитить глаза от возможных осколков стекла во время ремонта.

Используйте отвертку P2 pentalobe, чтобы вынуть два винта длиной 4.9 мм по обеим сторонам порта USB‑C.

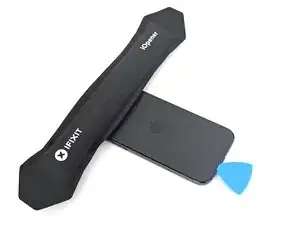

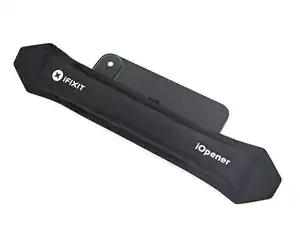

Приложите подогретый iOpener к нижнему краю заднего стекла на две минуты.

В качестве альтернативы можно использовать фен или тепловую пушку, нагревая нижний край заднего стекла до состояния, когда он станет немного слишком горячим для прикосновения.

Неправильное использование тепловой пушки может повредить дисплей и/или аккумулятор — внимательно следуйте связанным инструкциям.

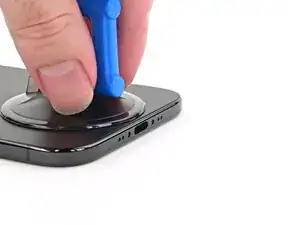

Прикрепите ручку-присоску к нижнему краю заднего стекла как можно ближе к краю.

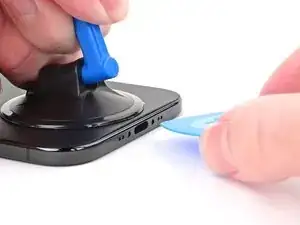

Потяните ручку вверх сильной, ровной силой, чтобы создать зазор между задним стеклом и рамкой.

Если стекло не поддается, повторно нагрейте его и попробуйте снова.

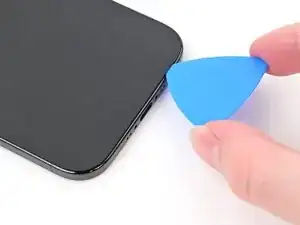

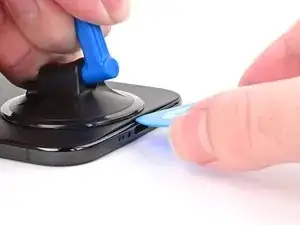

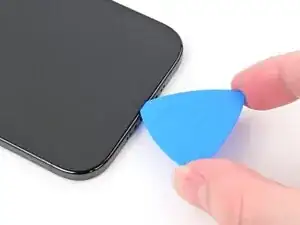

Вставьте кончик медиатора в образовавшийся зазор.

При резке клея, удерживающего заднее стекло, в следующих шагах будьте осторожны с перечисленными зонами:

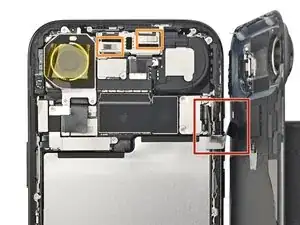

Рядом с кнопкой увеличения громкости находится тонкий кабель, соединяющий заднее стекло с телефоном.

По верхнему краю телефона размещены несколько пружинных контактов. Будьте особенно внимательны, чтобы не вводить медиатор глубже, чем указано в каждом шаге, чтобы избежать их загиба.

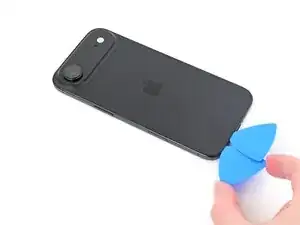

Проведите медиатором вперед‑назад вдоль нижнего края, чтобы отделить клей.

Оставьте медиатор вставленным в нижнем левом углу, чтобы клей не слипся снова.

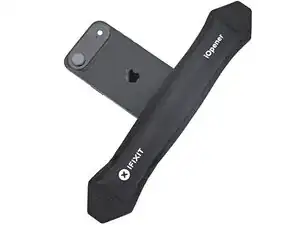

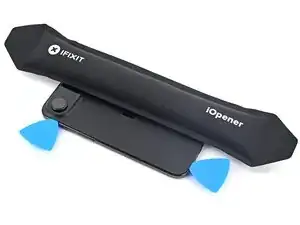

Приложите подогретый iOpener к левому краю заднего стекла на две минуты.

При использовании фена или тепловой пушки нагревайте заднее стекло только до состояния, когда оно станет горячим на ощупь.

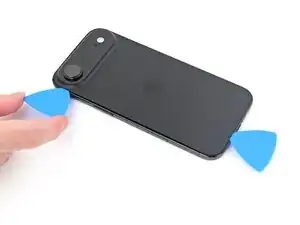

Вставьте второй медиатор слева от первого.

Проведите вторым медиатором вокруг нижнего левого угла и вдоль левого края заднего стекла, чтобы отделить клей и освободить металлический зажим.

Оставьте этот медиатор вставленным в верхнем левом углу, чтобы клей не слипся снова.

Приложите подогретый iOpener к правому краю заднего стекла на две минуты.

При использовании фена или тепловой пушки нагревайте заднее стекло только до состояния, когда оно станет горячим на ощупь.

Не вставляйте медиатор глубже 3 мм вдоль правого края, чтобы не повредить ленточный кабель.

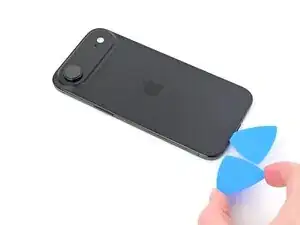

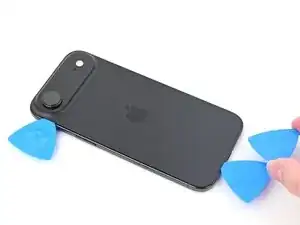

Вставьте третий медиатор вправо от первого в нижней части.

Проведите этим медиатором вокруг нижнего правого угла и вдоль правого края заднего стекла, чтобы отделить клей и освободить металлический зажим.

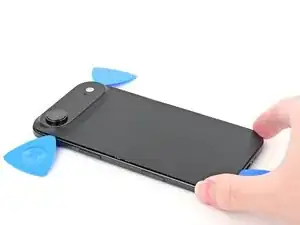

Оставьте этот медиатор вставленным в верхнем правом углу, чтобы клей не слипся снова.

Не вставляйте лопатку глубже 3 мм вдоль верхнего края, чтобы не повредить пружинные контакты.

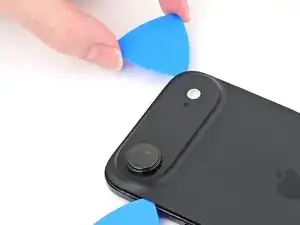

Повторите процесс нагрева и сдвига вдоль верхнего края заднего стекла, чтобы разъеднить клей и освободить металлические защёлки.

Не пытайтесь полностью снимать заднее стекло пока — оно всё ещё подключено тонким ленточным кабелем.

Если заднее стекло не откидывается свободно, не прикладывайте усилие — пройдитесь по периметру лопаткой, чтобы отделить пропущенные участки клея или заевшие защёлки.

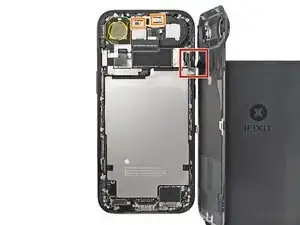

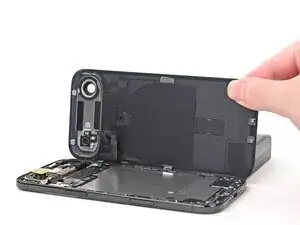

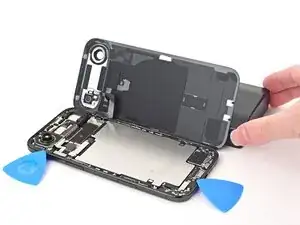

Осторожно приподнимите заднее стекло и откиньте его в сторону кнопок регулировки громкости.

Поддержите заднее стекло чистым, прочным предметом, например небольшой коробкой, чтобы не натягивать кабель.

Мы рекомендуем использовать полиимидную ленту (каптон), чтобы защитить объектив камеры от загрязнений. Если её нет, этот шаг можно пропустить, но будьте особенно осторожны, чтобы не касаться камеры.

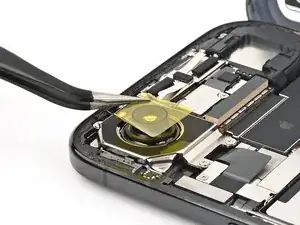

Наклейте кусочек полиимидной ленты на объектив задней камеры.

Не нажимайте на заднюю камеру.

При сборке аккуратно снимите ленту, не дергая заднюю камеру — её стабилизирующий механизм крайне хрупок.

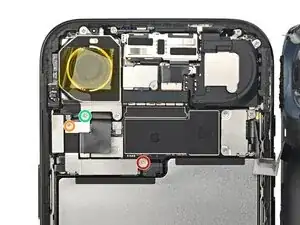

Удалите три винта, фиксирующие левую крышку разъёма, расположенную под задней камерой:

Один винт три-точечный Y000 длиной 1.1 мм

Один винт три-точечный Y000 длиной 1.0 мм

Один винт JIS 00 длиной 3.2 мм

Маленькие крестовые биты iFixit разработаны для работы с винтами JIS, поэтому вы можете использовать отвёртку iFixit PH 00. Можно попробовать крестовые отвёртки других производителей, но есть риск сорвать шлиц.

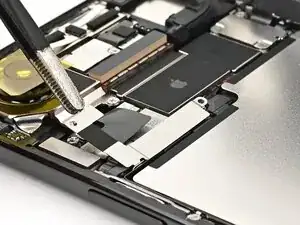

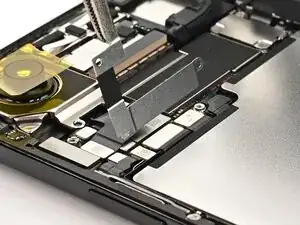

Используйте пинцет или пальцы, чтобы приподнять крышку, освободив её защёлку, и снять её.

При сборке вставьте защёлку крышки в её паз на плате под углом, затем опустите крышку на место.

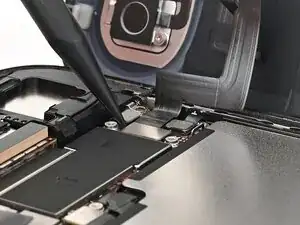

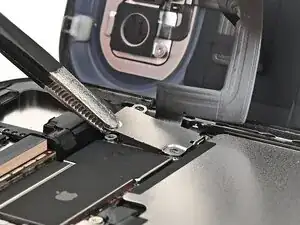

Используйте острый кончик лопатки, чтобы поддеть и отсоединить пресс-коннектор батареи press connector.

При сборке аккуратно совместите коннектор с гнездом и нажмите одним пальцем или плоским концом лопатки — сначала с одной стороны, затем с другой — пока он не защёлкнется. Не пытайтесь вталкивать коннектор силой. Если возникают трудности, переставьте его и попробуйте снова.

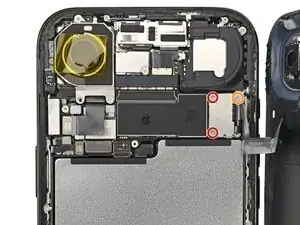

Удалите три винта, фиксирующие правую крышку разъёма:

Два винта три-точечные Y000 длиной 1.1 мм

Один винт JIS 00 длиной 2.8 мм

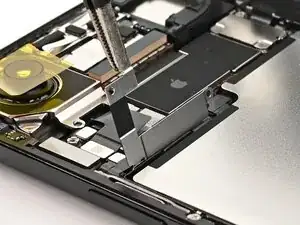

Используйте пинцет или пальцы, чтобы приподнять крышку, освободив её защёлку, и снять её.

При сборке вставьте защёлку крышки в её паз на плате под углом, затем опустите крышку на место.

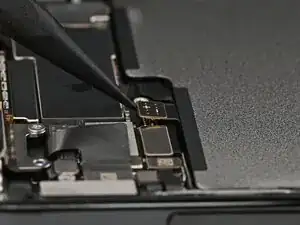

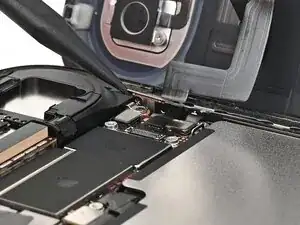

Используйте острый кончик лопатки, чтобы поддеть и отсоединить пресс-коннектор вспышки и катушки беспроводной зарядки.

Снимите заднее стекло.

Следуйте этому руководству, чтобы заменить клей и установить заднее стекло.
