Снятие экрана iPhone Air

Осколки стекла могут затруднить разборку или, что хуже, привести к травме. Если у вашего телефона треснул экран, выполните этот шаг.

Наклейте полосы упаковочной ленты на разбитое стекло, пока весь экран не будет покрыт — это поможет удержать осколки и позволит присоске закрепиться на экране.

Убедитесь, что вдоль нижнего края есть одна полоса (без перекрытия), достаточно большая, чтобы на неё могла приставать присоска.

Покрывайте только само стекло — не приклеивайте ленту к корпусу.

Рассмотрите возможность использования защитных очков, чтобы уберечь глаза от возможных отлетевших осколков стекла во время ремонта.

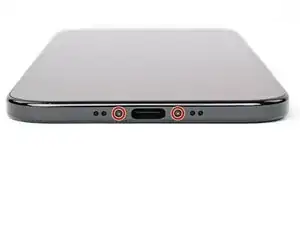

Используйте отвертку P2 pentalobe, чтобы вынуть два винта длиной 4,9 мм по обе стороны разъёма USB-C.

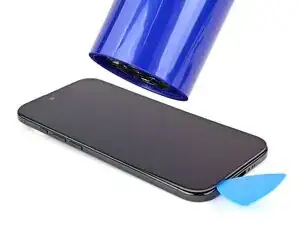

Используйте фен или термопистолет, чтобы нагреть нижний край экрана, пока он не станет слегка слишком горячим для касания.

Неправильное использование термопистолета может повредить дисплей и/или аккумулятор — внимательно следуйте прилагаемым инструкциям.

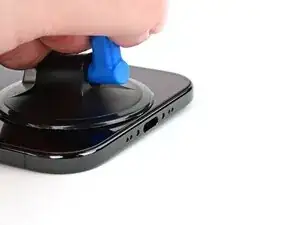

Пристановите присоску к нижнему краю экрана.

Сильно и равномерно тяните за присоску вверх, чтобы создать зазор между экраном и корпусом.

Если не удаётся создать зазор, дополнительно нагрейте край и попробуйте снова.

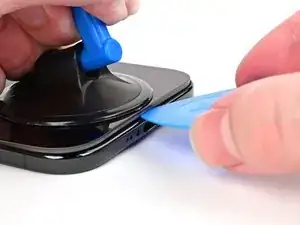

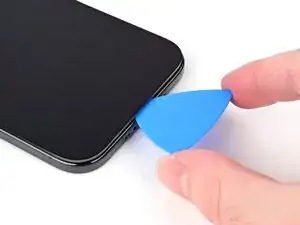

Вставьте кончик медиатора в образовавшийся зазор.

При рассечении клея, фиксирующего экран, в следующих шагах не вводите медиатор глубже 3 мм, чтобы не повредить следующие зоны:

Два тонких кабеля, соединяющих экран с iPhone — один чуть выше кнопки Action и другой примерно посередине левого края iPhone

Несколько пружинных контактов по периметру iPhone

Вокруг iPhone расположено несколько защёлок. Вы услышите и почувствуете их срабатывание, когда пройдёте мимо них.

Поскольку при этом ремонте нельзя отключить аккумулятор, убедитесь, что телефон остаётся выключенным, не используйте металлические монтировочные инструменты и следите, чтобы не прикасаться к оголённым контактам.

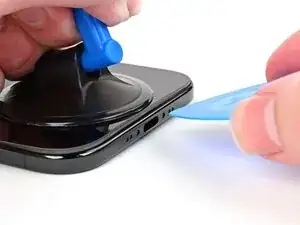

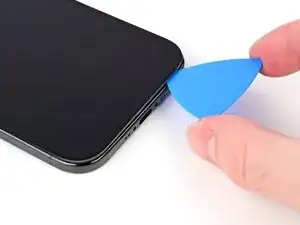

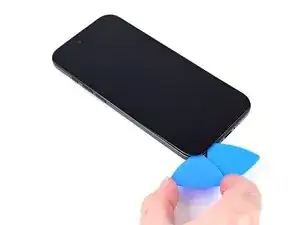

Проводите медиатором вдоль нижнего края, чтобы разрезать клей.

Если клей трудно рассечь, снова нагрейте край в течение минуты.

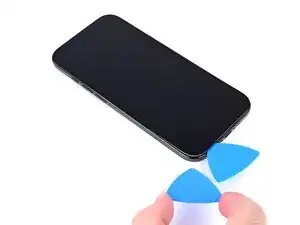

Оставьте медиатор в нижнем левом углу, чтобы клей не запаялся обратно.

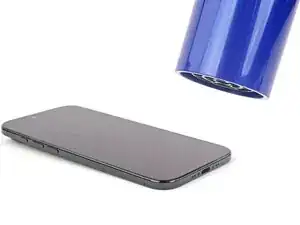

Используйте фен или термопистолет, чтобы нагреть левый край экрана, пока он не станет горячим на ощупь.

Не вводите медиатор глубже 3 мм, чтобы не повредить шлейфы.

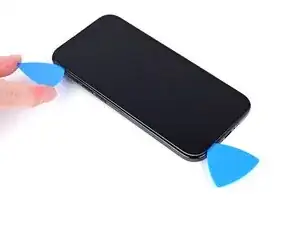

Вставьте второй медиатор в нижний левый угол рядом с уже установленным.

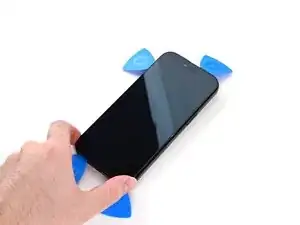

Проведите медиатором вдоль левого края экрана, чтобы отделить клей и освободить металлическую защёлку.

Вы услышите и почувствуете, как металлическая защёлка отщёлкивается при прохождении мимо неё.

Оставьте медиатор в верхнем левом углу, чтобы клей не запаялся обратно.

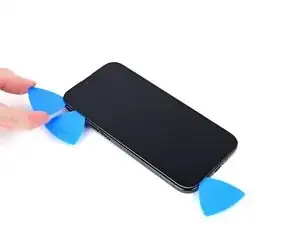

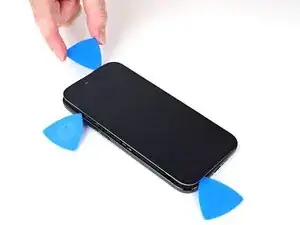

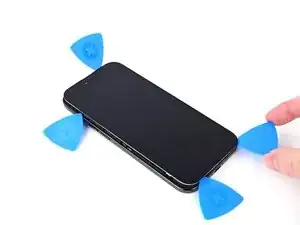

Повторите процедуру нагрева и скольжения по оставшимся краям экрана, чтобы отделить клей и освободить защёлки.

На этом этапе экран должен освободиться от корпуса. Если экран кажется застрявшим, пройдите по периметру медиатором и отделите пропущенные участки клея или защёлки, которые прилипли.

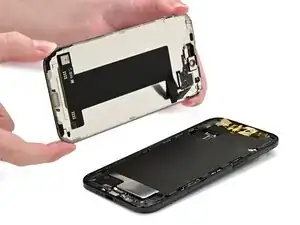

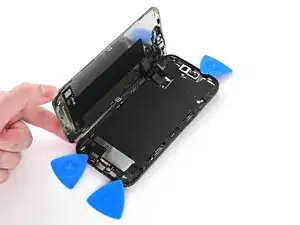

Осторожно приподнимите экран и откиньте его через левый край iPhone.

Подпирайте экран небольшим, прочным предметом.

Рекомендуется использовать полиимидную ленту (каптон), чтобы сохранить чистоту передних камер. Этот шаг можно пропустить, но в этом случае будьте особенно осторожны, чтобы не прикасаться к камерам.

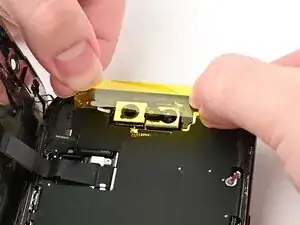

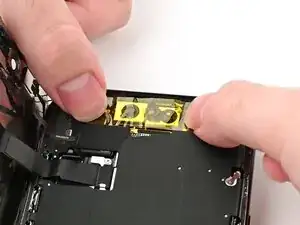

Установите полоску полиимидной ленты поверх блока передних камер, прижав ленту по обеим сторонам от него. Не прижимайте ленту непосредственно к самому блоку.

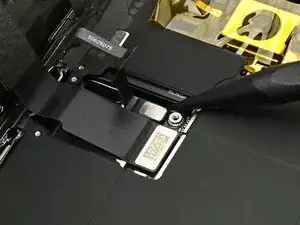

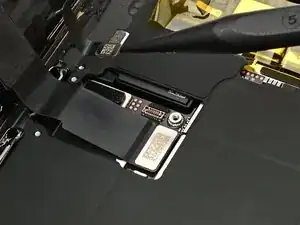

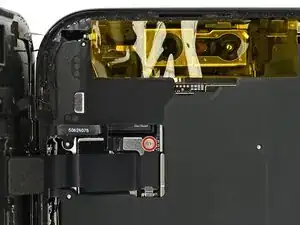

Используйте трёхгранную отвертку Y000, чтобы вынуть винт длиной 1,1 мм, фиксирующий крышку контактов переднего датчика и дисплейного соединителя.

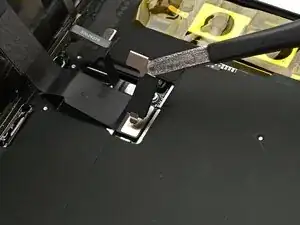

С помощью пинцета или пальцев поднимите крышку переднего датчика под углом 45 градусов и снимите её.

При сборке вставляйте каждую крышку под углом 45 градусов, чтобы защёлка вошла на место, затем опускайте её на место против нажимного разъёма.

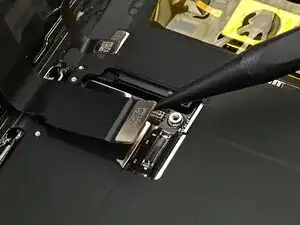

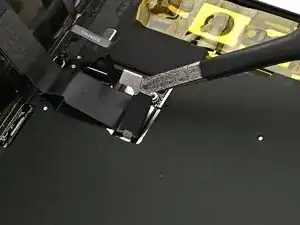

С помощью наконечника медиатора подденьте и отключите нажимные разъёмы переднего датчика и экрана press connectors.

При сборке аккуратно совместите каждый разъём с гнездом и надавите кончиком пальца или плоским концом медиатора — сначала с одной стороны, затем с другой — до щелчка. Не пытайтесь насильно вставлять разъём. Если возникают сложности, переставьте разъём и попробуйте снова.

Снимите экран.

Следуйте этому руководству, чтобы заново нанести клей и установить новый экран.

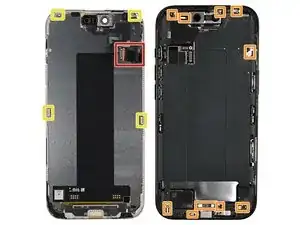

Будьте осторожны, чтобы не повредить пружинные контакты при очистке рамки.
