iPhone Air Идентификатор микросхем
Идентификатор микросхем для модели iPhone Air, предназначенной для США.
Подробнее смотрите в нашей разборке iPhone Air.
Особая благодарность участнику нашего сообщества Chunglin Chin за вклад в это исследование!

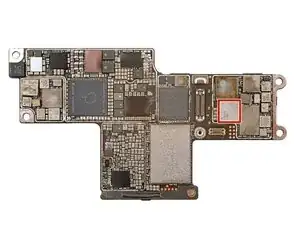

Шаг 1
Kioxia K8A7RJ5126 — NAND‑память 256 ГБ
NXP Semiconductors CBTL1701B0 — контроллер порта USB Type‑C
Apple APL1064/338S01279 — управление питанием
Texas Instruments CP3200C1H3 — зарядное устройство для аккумулятора
Apple/Cirrus Logic 338S00967 — аудиокодек
Apple/Cirrus Logic 338S01148 — усилитель звука
Broadcom BCM59367A1IUBG — контроллер беспроводной зарядки

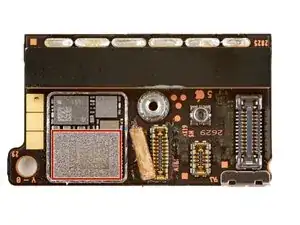

Шаг 2
Qorvo QM81026H — тракер огибающей

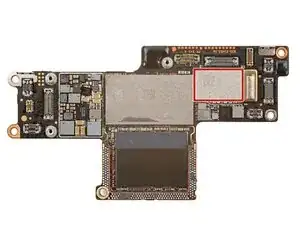

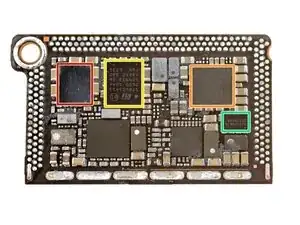

Шаг 3
Apple APL1114/337S01030 — модем 5G
Apple APL1088/338S01150 — радиочастотный трансивер
Skyworks SKY58452-14 — фронт‑энд модуль
Broadcom AFEM-8254 — фронт‑энд модуль
Broadcom AFEM-8255 — фронт‑энд модуль
Broadcom AFEM-8277 — фронт‑энд модуль
Skyworks SKY53921-16 — фронт‑энд модуль
Шаг 4
Bosch Sensortec — акселерометр и гироскоп

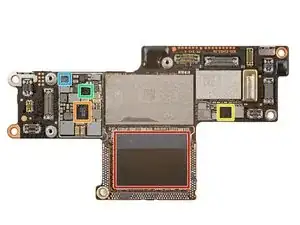

Шаг 5
Apple APL1V12/339S01839 — шестиядерный приложение‑процессор с графическим процессором и нейронным движком, размещённый под Samsung K3KLMLM0FM-HGGV 12 ГБ LPDDR5X ОЗУ
Texas Instruments TPS65658A0 — питание дисплея
Analog Devices MAX11390A — аналого‑цифровой преобразователь
Analog Devices MAX20348P — преобразователь DC‑DC
Возможно Texas Instruments CP5100A0 — контроллер вспышки камеры
Шаг 6
USI — 339M00400 модуль Wi‑Fi 7, Bluetooth 6 и Thread (содержит Apple N1)
Шаг 7
Apple/Cirrus Logic 338S01148 — усилитель звука
STMicroelectronics STPMIA3A — управление питанием
Вероятно STMicroelectronics STB605A11 — управление питанием
Apple 338S00616 — преобразователь DC‑DC
Шаг 8
NXP Semiconductors SN300 — контроллер NFC с eSIM и защищённым элементом
Возможно контроллер NFC от NXP Semiconductors
Шаг 9
USI — 339M00384 модуль UWB (содержит Apple U2)
Перевод руководства с ifixit.com
