Замена дисплейного модуля iPhone первого поколения

Вставьте инструмент для извлечения SIM-карты или скрепку в отверстие рядом с гнездом для наушников.

Нажмите на скрепку, пока лоток SIM-карты не выскочит.

Возьмите лоток SIM-карты и выдвиньте его из iPhone.

На этом изображении показаны два выступа и два защёлки, расположенные на внутренней стороне крышки антенны. Два выступа в верхней части изображения необходимо сдвинуть в направлении чёрной крышки, чтобы освободить их.

Обязательно вставляйте металлическую лопатку между разъёмом дока и крышкой антенны, а не в сам разъём дока.

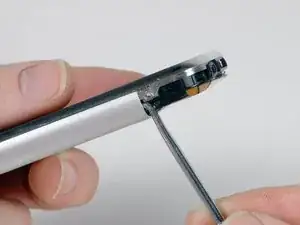

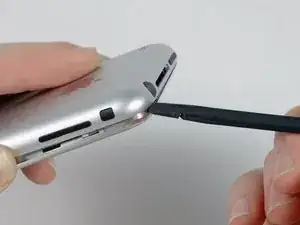

Вставьте металлическую лопатку в щель между разъёмом дока и крышкой антенны. Осторожно приподнимите рядом с двумя выступами, чтобы создать небольшой зазор между крышкой антенны и серебристой передней рамкой.

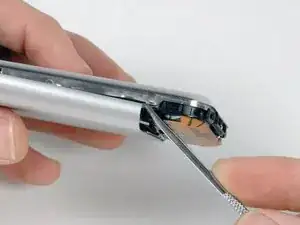

Вставьте инструмент для вскрытия iPod в зазор между крышкой антенны и передней рамкой. Клин инструмента должен быть направлен к крышке антенны. Просуньте инструмент вокруг угла и вверх, пока не дойдёте до металлической задней панели.

Повторите ту же процедуру с другой стороны разъёма дока.

Возьмите крышку антенны с обеих сторон и сдвиньте её вверх и от iPhone. Для этого потребуется некоторое усилие. Если крышка не отходит, убедитесь, что она приподнята достаточно, чтобы освободить защёлки.

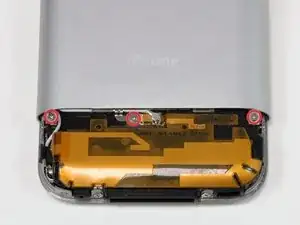

Удалите три винта Phillips #00, крепящие заднюю панель к iPhone.

Открыть iPhone — непростая задача, поэтому не расстраивайтесь. Сделайте глубокий вдох и убедитесь, что у вас достаточно времени для выполнения работы.

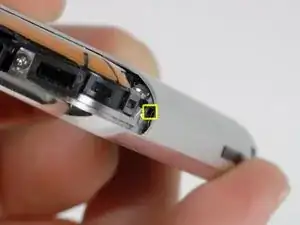

Маленькое квадратное отверстие — место, куда нужно вставить зубной крючок в следующем шаге.

Начните отщёлкивать заднюю панель со стороны с кнопками.

Вставьте зубной крючок полностью в квадратное отверстие. Возможно, придётся пошевелить инструментом и приложить значительную силу, чтобы он вошёл полностью.

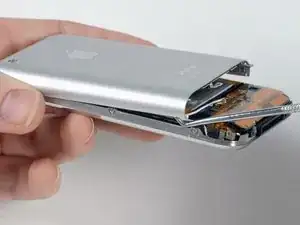

Подденьте заднюю панель, резко потянув зубной крючок против часовой стрелки. Приложите силу перпендикулярно плоскости дисплейного модуля. Возможно, вы боитесь действовать быстро, но медленные движения с большей вероятностью деформируют корпус.

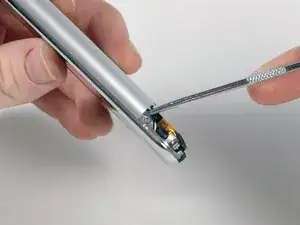

Используйте лопатку, чтобы освободить заднюю панель от iPhone вдоль угла и вверху.

Повторите ту же процедуру с другой стороны iPhone. Вставьте зубной крючок полностью в квадратное отверстие. Возможно, придётся пошевелить инструментом и приложить значительную силу, чтобы он вошёл полностью.

Подденьте заднюю панель, резко потянув зубной крючок по часовой стрелке. Приложите силу перпендикулярно плоскости дисплейного модуля. Возможно, вы боитесь действовать быстро, но медленные движения с большей вероятностью деформируют корпус.

Задняя панель всё ещё прикреплена к iPhone кабелем гнезда для наушников, поэтому пока не снимайте панель полностью.

Перед отключением кабеля гнезда для наушников убедитесь, что телефон выключен.

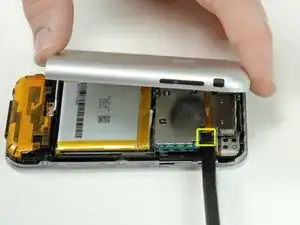

Используйте лопатку, чтобы отключить кабель гнезда для наушников от платы логики.

Используйте лопатку, чтобы отключить два антенных кабеля от платы связи. Apple использовала небольшую каплю клея на этих соединениях, что может затруднить их отсоединение.

Удалите следующие 3 винта:

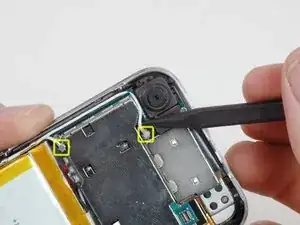

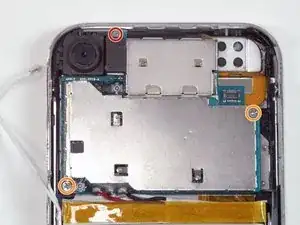

Один винт Phillips #00, крепящий плату логики к iPhone рядом с камерой.

Два винта Phillips #00, по одному в каждом углу платы логики.

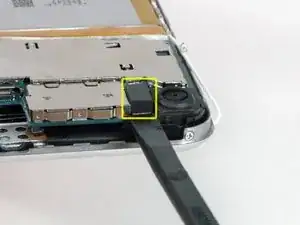

Используйте лопатку, чтобы отключить разъём камеры.

Поднимите камеру и извлеките её из iPhone.

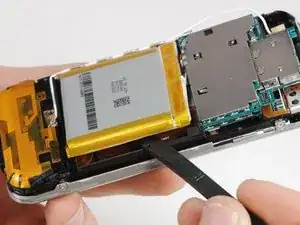

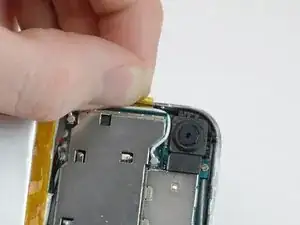

Работая от края, противоположного разъёмам батареи, вставьте лопатку между батареей и пластиковым каркасом и приподнимите аккумулятор. Он приклеен к корпусу, но должен постепенно отрываться.

Оставьте аккумулятор слегка выдвинутым из отсека, но не давите сильно на провода батареи — паяные соединения легко ломаются.

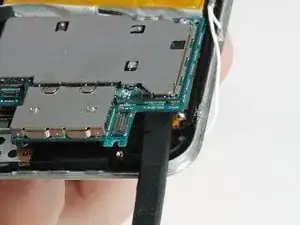

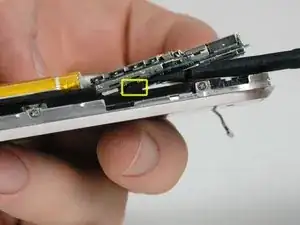

Просуньте лопатку под плату логики со стороны, противоположной разъёму батареи, и слегка приподнимите. Не поднимайте слишком высоко, поскольку снизу платы логики всё ещё подключены четыре разъёма.

Аналогичным образом просуньте лопатку под плату логики там, где была камера. Опять же, пока не поднимайте слишком высоко, так как снизу платы логики всё ещё подключены четыре разъёма.

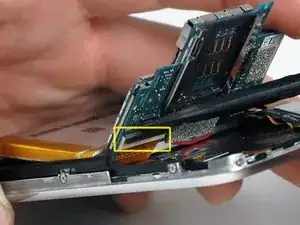

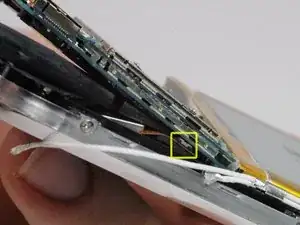

Поднимите плату логики слегка и подведите лопатку под плату логики, чтобы отсоединить шлейф дисплея.

После освобождения первого разъёма подвиньте лопатку дальше в сторону аккумулятора и центра iPhone, чтобы отсоединить разъём динамика.

Перейдите на другую сторону платы логики и используйте лопатку, чтобы отсоединить шлейф сенсорного датчика с нижней стороны платы логики.

Подведите лопатку под чёрный фиксирующий запор и подденьте, чтобы повернуть запор на 90 градусов (на фото запор уже повернут).

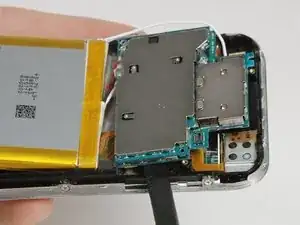

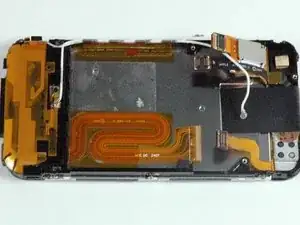

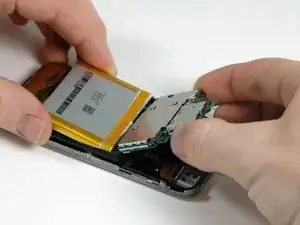

Держите одновременно аккумулятор и узел платы логики и сдвиньте обе детали в сторону от оранжевой антенны и выньте их из iPhone.

Удалите три винта Phillips #00, крепящие переднюю рамку к iPhone.

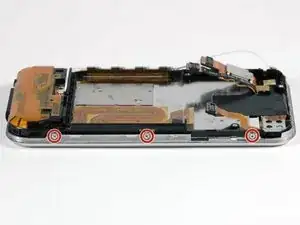

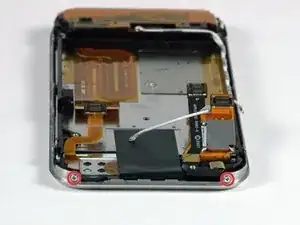

Поверните iPhone на 90 градусов и удалите два винта Phillips #00 снизу iPhone.

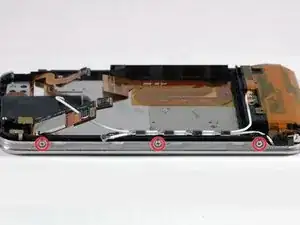

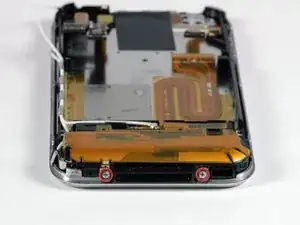

Поверните iPhone на 90 градусов и удалите три винта Phillips #00 с боковой стороны iPhone.

Поверните iPhone на 90 градусов и удалите два винта Phillips #00 сверху iPhone.

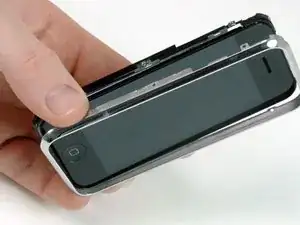

Оттяните переднюю рамку от iPhone.

Сборка дисплея остаётся.
