Замена передней рамки iPhone первого поколения

Вставьте инструмент для извлечения SIM-карты или скрепку в отверстие рядом с разъёмом для наушников.

Нажмите на скрепку, пока лоток для SIM-карты не выдвинется.

Возьмите лоток для SIM-карты и вытяните его из iPhone.

На этом изображении показаны две защёлки и два зацепа на нижней стороне антеннной крышки. Две защёлки в верхней части изображения необходимо сдвинуть в сторону чёрной крышки, чтобы освободить их.

Обязательно просуньте металлический лопаточный инструмент между док-коннектором и антеннной крышкой, а не в сам док-коннектор.

Вставьте металлический лопаточный инструмент в зазор между док-коннектором и антеннной крышкой. Осторожно приподнимите возле двух защёлок, чтобы создать небольшой промежуток между антеннной крышкой и серебристой передней рамкой.

Вставьте инструмент для открытия iPod в зазор между антеннной крышкой и передней рамкой. Клиновидная часть инструмента должна быть направлена к антеннной крышке. Проведите инструментом вокруг угла и вверх, пока не дойдёте до металлической подложки.

Повторите ту же процедуру с другой стороны док-коннектора.

Удерживая антеннную крышку по обе стороны, сдвиньте её вверх и от iPhone. Это требует некоторой силы. Если крышка не освобождается, убедитесь, что она приподнята достаточно, чтобы освободить зацепы.

Удалите три винта Phillips #00, фиксирующие заднюю панель к iPhone.

Открыть iPhone — непростая задача, не отчаивайтесь. Сделайте глубокий вдох и убедитесь, что у вас достаточно времени для выполнения работы.

Маленькое квадратное отверстие — место, куда нужно вставить зубочистку с крючком в следующем шаге.

Начните снимать заднюю панель со стороны с кнопками.

Вставьте зубочистку с крючком полностью в квадратное отверстие. Возможно, придётся пошевелить инструментом и приложить значительное усилие, чтобы он дошёл до конца.

Подденьте заднюю панель, резко потянув зубочистку с крючком против часовой стрелки. Прилагайте усилие перпендикулярно плоскости сборки дисплея. Возможно, вам будет страшно действовать быстро, но медленные движения с большей вероятностью приведут к деформации корпуса.

Используйте лопаточный инструмент, чтобы освободить заднюю панель от iPhone вдоль угла и верхней части.

Повторите ту же процедуру с другой стороны iPhone. Вставьте зубочистку с крючком полностью в квадратное отверстие. Возможно, придётся пошевелить инструментом и приложить значительное усилие, чтобы он дошёл до конца.

Подденьте заднюю панель, потянув зубочистку с крючком по часовой стрелке в резком движении. Прилагайте усилие перпендикулярно плоскости сборки дисплея. Возможно, вам будет страшно действовать быстро, но медленные движения с большей вероятностью приведут к деформации корпуса.

Задняя панель всё ещё прикреплена к iPhone кабелем разъёма для наушников, поэтому пока не снимайте её полностью.

Перед отключением кабеля разъёма для наушников убедитесь, что телефон выключен.

С помощью лопаточного инструмента отключите кабель разъёма для наушников от платы логики.

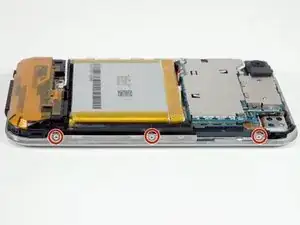

Удалите три винта Phillips #00, фиксирующие переднюю рамку к iPhone.

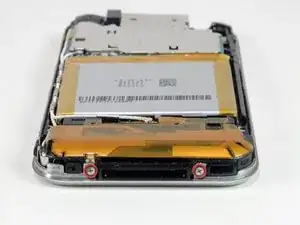

Поверните iPhone на 90 градусов и снимите два винта Phillips #00 с нижней части iPhone.

Поверните iPhone на 90 градусов и снимите три винта Phillips #00 с боковой части iPhone.

Поверните iPhone на 90 градусов и снимите два винта Phillips #00 с верхней части iPhone.

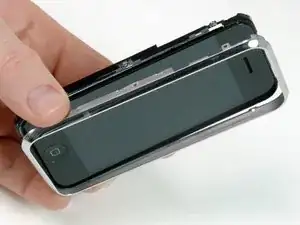

Отведите переднюю рамку от iPhone.
