Замена кнопки питания iPhone 3G

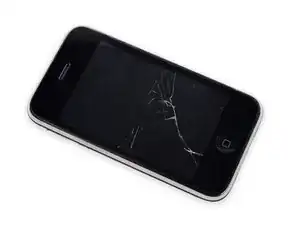

Если стекло дисплея треснуло, предотвратите дальнейшее разрушение и защитите себя во время ремонта, наклеив на стекло ленту.

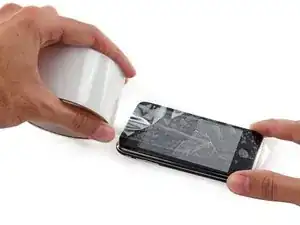

Наклейте перекрывающиеся полоски прозрачной упаковочной ленты на дисплей iPhone, пока не будет полностью закрыта лицевая сторона.

Это удержит осколки стекла и обеспечит структурную целостность при подъеме и установке дисплея.

Носите защитные очки, чтобы защитить глаза от осколков стекла, которые могут освободиться во время ремонта.

Удалите два винта Phillips #00 длиной 3.7 мм с конца разъема док-станции iPhone.

Снимите металлическую ручку с присоски. Проще и безопаснее держать основание присоски, а не металлическую ручку.

Будьте очень осторожны при открытии iPhone, чтобы не повредить кабели под дисплеем.

Между серебристой передней рамкой и черной сборкой дисплея есть резиновый уплотнитель. Для отделения сборки дисплея iPhone потребуется немного усилий. Возможно, поможет покачивание присоски вперед и назад для удаления сборки дисплея.

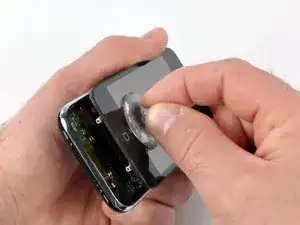

Используйте маленькую присоску рядом с кнопкой "Домой", чтобы осторожно приподнять нижнюю часть сборки дисплея iPhone.

Если сборка дисплея слишком повреждена, чтобы присоска приклеилась, можно использовать ленту с сильным клеем, такую как изолента или упаковочная лента.

Сборка дисплея все еще подключена к iPhone несколькими кабелями, поэтому не пытайтесь удалить её полностью пока.

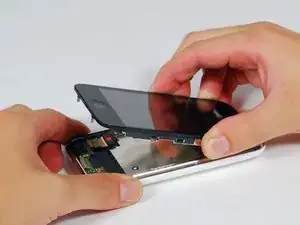

Поверните сборку дисплея до угла примерно 45 градусов.

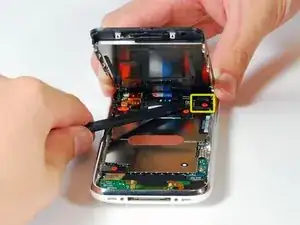

Продолжайте удерживать сборку дисплея одной рукой и используйте другую руку с лопаткой, чтобы отключить черный шлейф, обозначенный "1". (Кабель 1 предназначен для дисплея)

Будьте осторожны, вставляя лопатку слева, как показано на изображении (ПОД ШЛЕЙФ). Если вы попытаетесь поднять шлейф справа, вы можете повредить разъем шлейфа и потребуется заменить дисплей!

Все разъемы, кроме разъема шлейфа "3", упомянутого в шаге 7, отключаются вверх.

Поверните сборку дисплея примерно до вертикального положения. Это упростит доступ для отключения оставшихся кабелей.

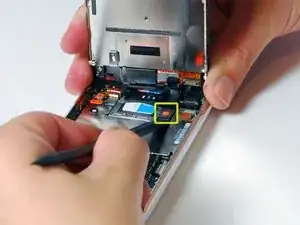

Используйте лопатку, чтобы отключить черный шлейф, обозначенный "2". (Кабель 2 предназначен для емкостной сенсорной панели)

Обратите внимание: на некоторых неамериканских (китайских, европейских) версиях 3G вы можете не обнаружить поднимающуюся пластиковую вкладку. В этом случае вам нужно будет сдвинуть шлейф по направлению к экрану до его удаления. При сборке необходимо будет приложить усилие к шлейфу, чтобы вставить его обратно в "гнездо".

Некоторые iPhone могут иметь поменянные местами цвета разъемов (черная пластиковая вкладка, белый разъем) для разъема "3". Убедитесь, что вы правильно поднимаете вкладку, иначе вы можете повредить разъем.

Используйте лопатку, чтобы поднять белую пластиковую вкладку, удерживающую шлейф "3" на месте. Белая вкладка поднимется на 90 градусов, освобождая шлейф.

Сдвиньте черный шлейф из его разъема и удалите сборку дисплея из iPhone.

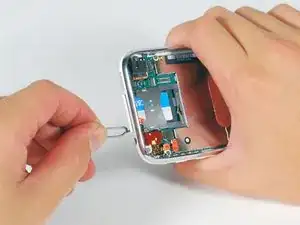

Вставьте инструмент для извлечения SIM-карты или скрепку в отверстие рядом с разъемом для наушников.

Нажмите на инструмент, пока лоток для SIM-карты не выдвинется.

Держите лоток для SIM-карты и выдвиньте его из iPhone.

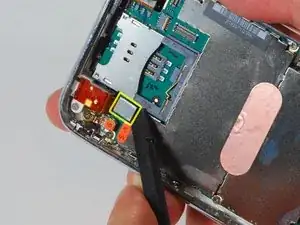

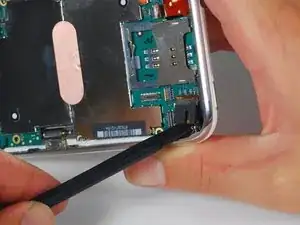

Используйте лопатку, чтобы отключить шлейф, обозначенный "4".

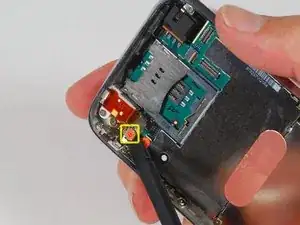

Используйте лопатку, чтобы отключить шлейф, обозначенный "5".

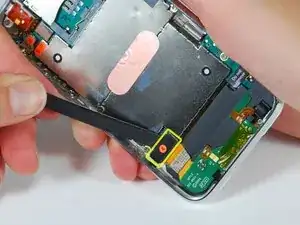

Используйте лопатку, чтобы отключить шлейф, обозначенный "6".

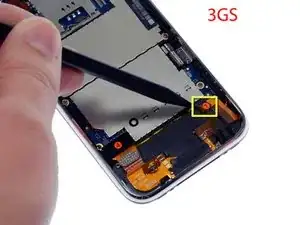

Если у вас iPhone 3GS, обратитесь ко второму изображению и используйте лопатку, чтобы отключить шлейф, обозначенный "7".

Убедитесь, что разъемы на шлейфах идеально выровнены с гнездами на материнской плате перед тем, как приложить усилие. Для этого может потребоваться увеличительное стекло или ювелирная лупа.

Удалите следующие 8 винтов:

Пять винтов Phillips #00 длиной 2.3 мм с частичными резьбами, фиксирующие плату логики к заднему корпусу.

Два винта Phillips #00 длиной 2.3 мм с полной резьбой, фиксирующие плату логики и камеру.

Один винт Phillips #00 длиной 2.9 мм из-под наклейки "Не удалять".

Примечание для повторной сборки:

Винт, который идет рядом с камерой (нижний правый винт с оранжевым выделением), также имеет металлическую полоску, которая удерживает камеру на месте.

Не забудьте вернуть эту полоску на место перед тем, как вставить винт Phillips #00 длиной 2.3 мм с полной резьбой рядом с камерой.

Используйте лопатку, чтобы осторожно приподнять камеру и извлечь её из корпуса задней крышки.

Камера пока не может быть полностью удалена, так как она подключена к нижней части платы логики.

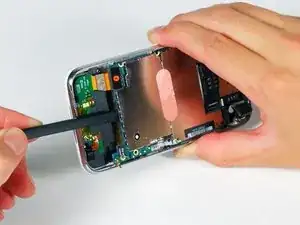

Используйте лопатку, чтобы осторожно приподнять конец логической платы, расположенной ближе к разъему док-станции.

На логической плате рядом со «стикером не удалять» есть небольшая золотая заземляющая перемычка. Будьте ОЧЕНЬ осторожны, чтобы она не задела боковую часть корпуса при приподнимании логической платы; она легко ломается. Если у вас возникают проблемы со связью после удаления логической платы, проверьте эту заземляющую перемычку.

Если плата не поднимается, дважды проверьте, что все винты, крепящие логическую плату, были удалены.

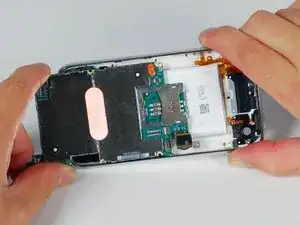

Сдвиньте логическую плату к разъему док-станции и извлеките её из iPhone.

При установке логической платы после установки батареи подключите камеру к логической плате перед тем, как вставить её в корпус. Затем убедитесь, что верхняя часть логической платы (где находится лоток SIM-карты) установлена на место перед установкой остальной части платы. Это важно, так как иногда слот для SIM-карты может не совпасть с пазом. Как только верхняя часть на месте, нижнюю часть можно аккуратно вставить. Вы поймёте, что логическая плата установлена правильно, когда лоток SIM-карты будет выровнен с отверстием в корпусе iPhone, а модуль камеры аккуратно встанет на место.

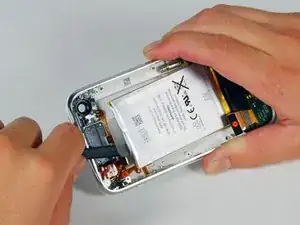

Используйте лопатку, чтобы приподнять батарею от задней крышки. Батарея прикреплена с помощью клеевой полоски по периметру аккумулятора.

Чтобы предотвратить изгибание батареи во время процесса удаления, мы не рекомендуем использовать только пластиковую ручку.

Удаление батареи НЕ является необходимым для замены GPS антенны. Это лишь даст вам больше пространства для удаления сборки наушников (которая также не требуется для полного удаления).

Батарея iPhone прикреплена к задней крышке с помощью легкого клея. Этот клей обычно остается на батарее. Если ваша заменяющая батарея уже включает клеевую основу, вы готовы. Если у вашей заменяющей батареи нет клеевой основы, вам нужно будет перенести клей с вашей старой батареи на новую.

Если батарея не отделяется от задней крышки, нанесите несколько капель изопропилового спирта высокой концентрации (более 90%) под край батареи. Подождите около одной минуты, чтобы спиртовой раствор ослабил клей. Используйте плоский конец лопатки, чтобы осторожно приподнять батарею. Дайте спирту высохнуть на воздухе перед установкой новой батареи.

Не пытайтесь насильственно выдавить батарею. Если необходимо, добавьте еще несколько капель спирта для дальнейшего ослабления клея. Никогда не деформируйте и не прокалывайте батарею своим инструментом.

Вы можете использовать фен или тепловую пушку на минимальной мощности, чтобы нагреть заднюю часть корпуса. Это поможет ослабить клей, прежде чем использовать лопатку для разделения батареи с задней крышкой.

Предупреждение: Перегрев iPhone может вызвать возгорание аккумулятора.

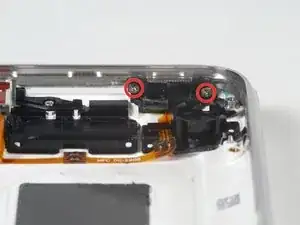

Удалите два винта Phillips #00, крепящие кнопку включения/выключения к передней рамке.

Осторожно отведите электронные компоненты кнопки питания от верхнего края задней крышки.

Используйте кончик лопатки или ваши пальцы, чтобы удалить кнопку питания из задней крышки.

Кнопка питания прикреплена к металлической ручке. Она может вращаться на 180º с одной стороны и на 135º с другой. При установке обратно помните, что нужно повернуть на 180º, чтобы металлическая ручка была направлена вниз (в сторону задней панели).
