Замена разъёма для наушников iPhone первого поколения

Вставьте инструмент для извлечения SIM-карты или скрепку в отверстие рядом с разъёмом для наушников.

Нажимайте на скрепку, пока лоток для SIM-карты не выскользнет.

Возьмите лоток для SIM-карты и вытяните его из iPhone.

На этом изображении показаны две защёлки и два держателя, расположенные на нижней стороне крышки антенны. Две защёлки в верхней части изображения необходимо сдвинуть в сторону чёрной крышки, чтобы освободить их.

Убедитесь, что металлическая лопатка проходит между разъёмом дока и крышкой антенны, а не внутрь самого разъёма дока.

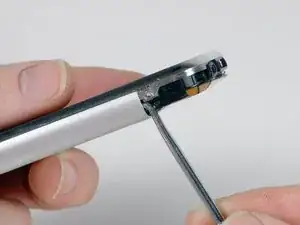

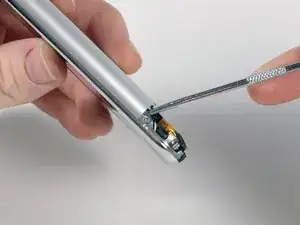

Вставьте металлическую лопатки в зазор между разъёмом дока и крышкой антенны. Осторожно подденьте рядом с двумя защёлками, чтобы создать небольшой зазор между крышкой антенны и серебристой передней рамкой.

Вставьте инструмент для вскрытия iPod в зазор между крышкой антенны и передней рамкой. Клинья инструмента должны быть направлены в сторону крышки антенны. Проведите инструментом вокруг угла и вверх, пока не дойдёте до металлической подложки.

Повторите ту же процедуру с другой стороны разъёма дока.

Возьмите крышку антенны с обеих сторон и сдвиньте её вверх и от iPhone. Для этого потребуется некоторое усилие. Если крышка не отсоединяется, убедитесь, что она поднята достаточно, чтобы освободить защёлки.

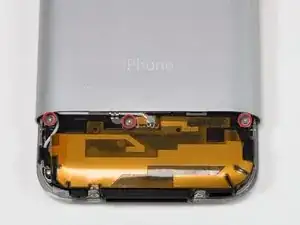

Снимите три винта Phillips #00, крепящие заднюю панель к iPhone.

Открыть iPhone — непростая задача, поэтому не расстраивайтесь. Глубоко вдохните и убедитесь, что у вас достаточно времени для выполнения работы.

Маленькое квадратное отверстие — место для вставки зубочистки в следующем шаге.

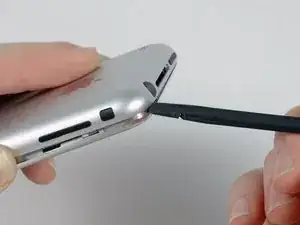

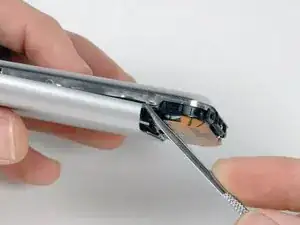

Вставьте заострённый конец прочной лопатки в пространство между серой металлической планкой и задней панелью. Подденьте панель настолько, чтобы можно было вставить наконечник инструмента для вскрытия iPod в зазор между передней рамкой и задней панелью.

Начните снимать заднюю панель со стороны с кнопками.

Вставьте зубочистку полностью в квадратное отверстие. Возможно, потребуется покачивать инструмент и приложить значительное усилие, чтобы вставить её до конца.

Подденьте заднюю панель, резко потянув зубочистку против часовой стрелки. Прилагайте силу перпендикулярно плоскости сборки дисплея. Возможно, вам будет страшно делать это быстро, но медленные движения с большей вероятностью приведут к деформации корпуса.

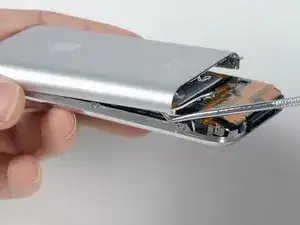

Используйте лопатку, чтобы освободить заднюю панель от iPhone по углу и сверху.

Задняя панель всё ещё прикреплена к iPhone кабелем разъёма для наушников, поэтому пока полностью не снимайте заднюю панель с iPhone.

Повторите ту же процедуру с другой стороны iPhone. Вставьте зубочистку полностью в квадратное отверстие. Возможно, потребуется покачивать инструмент и приложить значительное усилие, чтобы вставить её до конца.

Подденьте заднюю панель, резко потянув зубочистку против часовой стрелки. Прилагайте силу перпендикулярно плоскости сборки дисплея. Возможно, вам будет страшно делать это быстро, но медленные движения с большей вероятностью приведут к деформации корпуса.

Задняя панель всё ещё прикреплена к iPhone кабелем разъёма для наушников, поэтому пока полностью не снимайте заднюю панель с iPhone.

Перед отключением кабеля разъёма для наушников убедитесь, что телефон выключен.

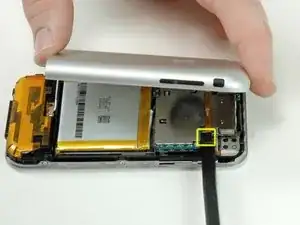

Используйте лопатку, чтобы отключить кабель разъёма для наушников от логической платы.

Снимите два винта Phillips #00, крепящие кнопку включения/выключения к задней панели.

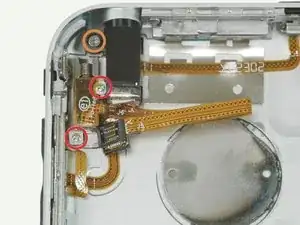

Снимите следующие 3 винта:

Два винта Phillips #00, крепящие вибромотор к задней панели.

Один винт Phillips #00 с более крупной и длинной головкой, крепящий разъём для наушников к задней панели.

Возьмите металлическую пластину с винтами, прикреплённую к кнопке включения/выключения, и слегка поднимите вверх и от задней панели. Кнопка должна отойти вместе с кабелем.

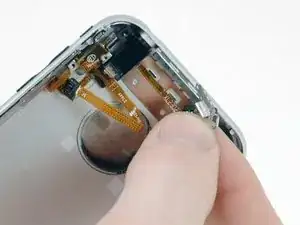

Осторожно отодерите ленту кабеля кнопки включения/выключения. Тяните возле места, где лента приклеена к задней панели.

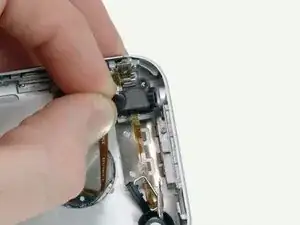

Разъём для наушников частично утоплен в задней панели. Сдвиньте разъём для наушников от его посадочного места, затем слегка приподнимите его (около 6 мм), чтобы он вышел из задней панели.

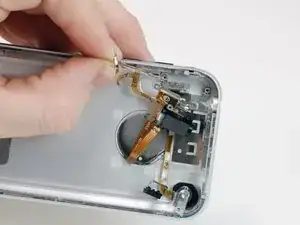

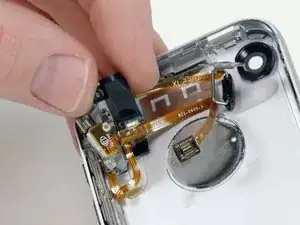

Возьмите разъём для наушников за кончик и аккуратно потяните вверх, вынимая вибромотор из задней панели.

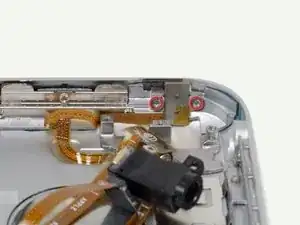

Снимите два винта Phillips #00, крепящие переключатель беззвучного/звонка к задней панели.

Снимите металлическую пластину с отверстиями для винтов и сохраните её для крепления нового переключателя.

Схватите переключатель беззвучного режима/звонка и поднимите его вверх, чтобы открыть видимый под ним винт.

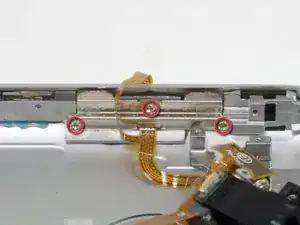

Удалите три винта Phillips #00, фиксирующие переключатель громкости к задней панели.

Поднимите узел разъёма для наушников из задней панели.
