Замена материнской платы iPhone первого поколения

Вставьте инструмент для извлечения SIM-карты или скрепку в отверстие рядом с разъемом для наушников.

Нажмите на скрепку, пока лоток SIM-карты не выскочит.

Возьмитесь за лоток SIM-карты и извлеките его из iPhone.

На этом изображении показаны две защелки и два зацепа на внутренней стороне антенны. Две защелки в верхней части изображения нужно сдвинуть в сторону чёрной крышки, чтобы освободить их.

Обязательно просуньте металлическую лопатку между док-коннектором и крышкой антенны, а не в сам док-коннектор.

Вставьте металлическую лопатку в зазор между док-коннектором и крышкой антенны. Аккуратно подденьте вблизи двух защелок, чтобы создать небольшой зазор между крышкой антенны и серебристой передней рамкой.

Вставьте инструмент для вскрытия iPod в зазор между крышкой антенны и передней рамкой. Клиновидная часть инструмента должна быть направлена к крышке антенны. Проведите инструментом вокруг угла и вверх, пока не дойдёте до металлической подложки.

Повторите ту же процедуру на другой стороне док-коннектора.

Возьмитесь за крышку антенны по обеим сторонам и сдвиньте её вверх и от iPhone. Это потребует некоторого усилия. Если она не отслаивается, убедитесь, что крышка приподнята достаточно, чтобы освободить зацепы.

Удалите три винта Phillips #00, крепящие заднюю панель к iPhone.

Открыть iPhone — непростая задача, поэтому не расстраивайтесь. Сделайте глубокий вдох и убедитесь, что у вас достаточно времени для выполнения работы.

Маленькое квадратное отверстие — место для вставки зубочистки в следующем шаге.

Начните снимать заднюю панель со стороны, где расположены кнопки.

Полностью введите зубочистку в квадратное отверстие. Возможно, придётся пошевелить инструмент и приложить значительное усилие, чтобы ввести его полностью.

Подденьте заднюю панель, потянув зубочистку против часовой стрелки резким движением. Прилагайте силу перпендикулярно плоскости сборки дисплея. Вы можете бояться быстро действовать, но медленные действия с большей вероятностью деформируют корпус.

Используйте лопатку, чтобы освободить заднюю панель от iPhone вдоль угла и верхней части.

Повторите ту же процедуру на другой стороне iPhone. Полностью введите зубочистку в квадратное отверстие. Возможно, придётся пошевелить инструмент и приложить значительное усилие, чтобы ввести его полностью.

Подденьте заднюю панель, потянув зубочистку по часовой стрелке резким движением. Прилагайте силу перпендикулярно плоскости сборки дисплея. Вы можете бояться быстро действовать, но медленные действия с большей вероятностью деформируют корпус.

Задняя панель всё ещё прикреплена к iPhone кабелем разъёма наушников, поэтому пока полностью не снимайте панель.

Перед отключением кабеля разъёма наушников убедитесь, что телефон выключен.

Используйте лопатку, чтобы отключить кабель разъёма наушников от материнской платы.

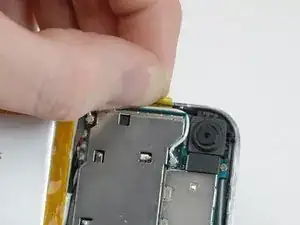

Отогните оранжевую ленту, фиксирующую белый антенный кабель к боковой части iPhone.

Используйте лопатку, чтобы отключить два антенных кабеля от платы связи. Apple использовала небольшое количество клея на этих соединениях, что может затруднить их отсоединение.

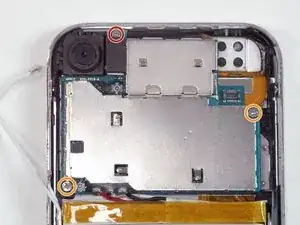

Удалите следующие 3 винта:

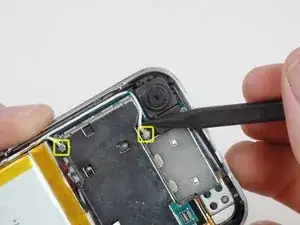

Один винт Phillips #00, крепящий материнскую плату к iPhone рядом с камерой.

Два винта Phillips #00, по одному в каждом углу материнской платы.

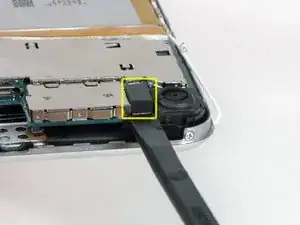

Используйте лопатку, чтобы отсоединить разъём камеры.

Поднимите камеру и извлеките её из iPhone.

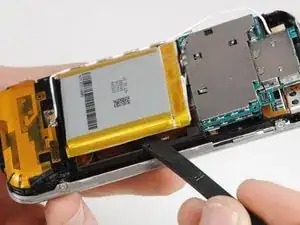

Работая от края, противоположного разъёмам батареи, вставьте лопатку между батареей и пластиковым каркасом и подденьте батарею. Она приклеена к корпусу, но должна постепенно отойти.

Оставьте батарею немного выступающей из её посадочного места, но не оказывайте слишком большого давления на провода батареи, так как паяные соединения легко ломаются.

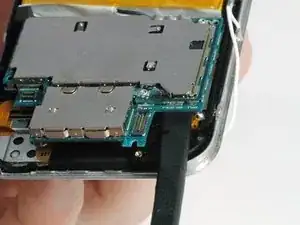

Поддвиньте лопатку под материнскую плату со стороны, противоположной разъёму батареи, и слегка приподнимите. Не поднимайте слишком высоко, так как снизу материнской платы ещё подключены четыре разъёма.

Аналогичным образом вставьте лопатку под материнскую плату в месте, где была камера. Опять же, пока не поднимайте слишком высоко, так как снизу материнской платы всё ещё подключены четыре разъёма.

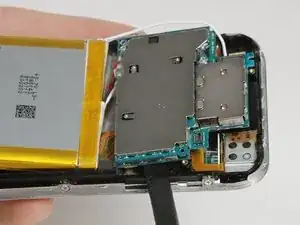

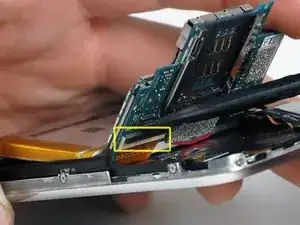

Приподнимите плату логики слегка и подденьте под неё лопаткой, чтобы отсоединить шлейф дисплея.

После освобождения первого разъёма продвиньте лопатку дальше в сторону аккумулятора и центра iPhone, чтобы отсоединить разъём динамика.

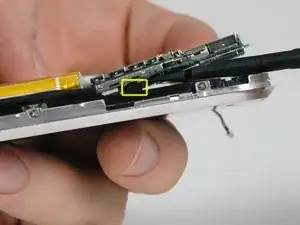

Перейдите на другую сторону платы логики и с помощью лопатки отсоедините шлейф сенсора прикосновения на нижней стороне платы логики.

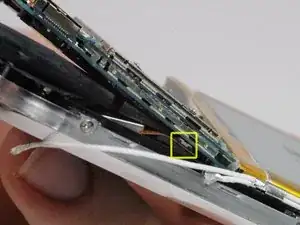

Засуньте лопатку под чёрный фиксирующий язычок и подденьте его, чтобы повернуть язычок на 90 градусов (на фото язычок уже повернут).

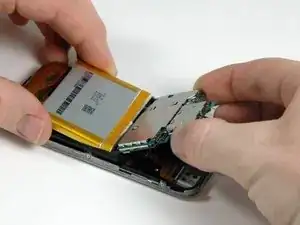

Удерживая одновременно аккумулятор и узел платы логики, сдвиньте обе детали в сторону от орантовой антенны и выньте их из iPhone.

В iPhone находятся две сложенные платы. Плата связи расположена сверху, а плата логики — снизу.

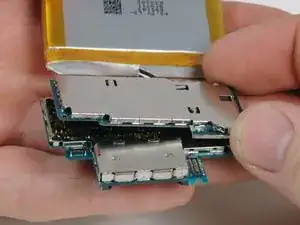

Чтобы разделить платы, вставьте лопатку в зазор в металлическом экране, как показано. Осторожно подденьте лопаткой, чтобы ослабить соединитель.

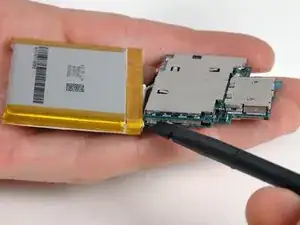

Продолжайте разделять две платы. Серебристый металлический экран может не сразу разойтись. При необходимости работайте по краю платы, чтобы отделить металлический экран.

Если вы заменяете плату связи, её необходимо выпаять от батареи. Руководство по замене аккумулятора поможет вам снять аккумулятор.

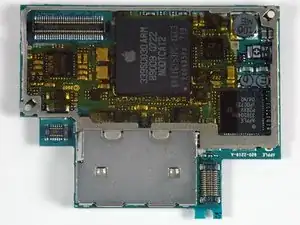

Остаётся плата логики.
