Замена кнопки «Домой» iPhone 3G

Если стекло дисплея треснуло, закрепите дальнейшее разрушение и предотвратите травмы во время ремонта, заклеив стекло лентой.

Наложите перекрывающиеся полосы прозрачной упаковочной ленты на дисплей iPhone, пока вся передняя панель не будет покрыта.

Это удержит осколки стекла и обеспечит структурную целостность при поддевании и подъёме дисплея.

Наденьте защитные очки, чтобы защитить глаза от возможных оторвавшихся осколков стекла во время ремонта.

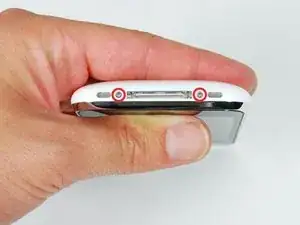

Выверните 2 винта Phillips #00 внизу iPhone, расположенные по обе стороны от док-коннектора.

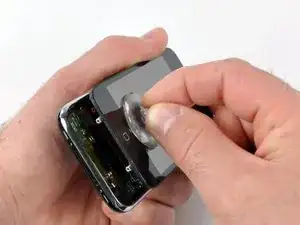

Прикрепите маленькую присоску к iPhone над кнопкой «Домой».

Схватите присоску и начните медленно и осторожно поднимать дисплей, следя за тем, чтобы не снять дисплей полностью. Шлейфы всё ещё соединяют модуль дисплея с материнской платой.

В некоторых случаях присоска просто не прилипает к экрану! Можно использовать прочную присоску или клейкую ленту, чтобы поддеть экран. Однако, если вы не планируете заменять экран, я не рекомендую использовать клейкую ленту.

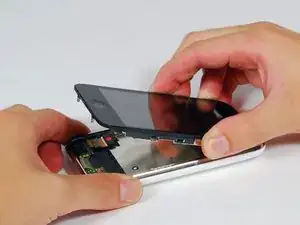

Поднимите дисплей под углом 45 градусов.

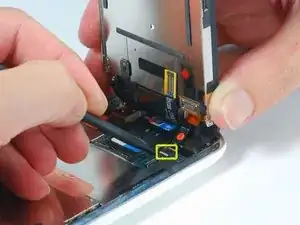

Используйте лопатку, чтобы отключить шлейфы 1, 2 и 3.

Напоминание: третий шлейф на самом деле подключён к плате через разъём с защёлкой, который требует поднятия фиксирующей планки.

Поднимите чёрную защёлку на задней части разъёма, после чего третий шлейф должен легко выскользнуть.

После отключения разъёмов 1, 2 и 3 вы можете полностью снять модуль дисплея и отложить корпус iPhone в сторону, сейчас вам необходим только модуль.

Извините за плохое качество изображения.

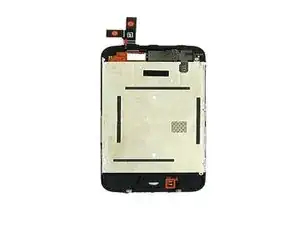

Отсюда легко найти блок кнопки «Домой».

Убедитесь, что шлейф, идущий к блоку кнопки «Домой», не повреждён и не ослаблен. Этот шлейф на изображении отмечен прямоугольником.

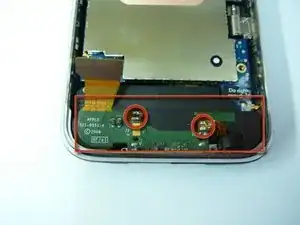

Если шлейфы в порядке, а плотная посадка шлейфов не решает проблему, проверьте док-коннектор на предмет сломанных контактов, особенно области, которые я выделил круговыми красными маркерами. Если контакты повреждены, возможно, стоит купить новые шлейфы, поскольку восстановление этих контактов требует большого опыта и точных инструментов.

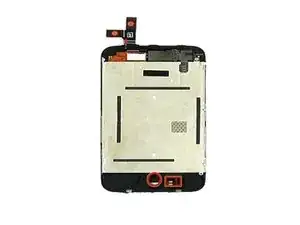

Если это всё ещё не помогает, проверьте контакты на шлейфах, соединённых с кнопкой «Домой» (отмечены красным маркером на втором изображении). Опять же, если контакты повреждены, возможно, стоит купить новые шлейфы или новый блок кнопки «Домой», потому что эти контакты очень хрупкие и их трудно восстановить.

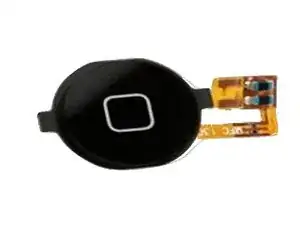

Если какие-либо шлейфы или контакты повреждены, как уже упоминалось, можно купить новые шлейфы. Однако если винты крепления кнопки «Домой» сломаны или отсутствуют, либо сама кнопка полностью неисправна, возможно, потребуется приобрести новый блок кнопки «Домой». Этот блок показан на сопроводительном изображении этого шага.
