Замена аккумулятора iPhone первого поколения

Вставьте инструмент для извлечения SIM-карты или скрепку в отверстие рядом с разъёмом для наушников.

Нажмите на скрепку до тех пор, пока лоток SIM-карты не выйдет.

Возьмите лоток SIM-карты и вытяните его из iPhone.

На этом изображении показаны две защёлки и два зажима, расположенные на внутренней стороне антенны-крышки. Две защёлки в верхней части изображения нужно поджать в сторону чёрной крышки, чтобы освободить их.

Обязательно проведите металлической лопаткой между док-коннектором и крышкой антенны, а не внутрь самого док-коннектора.

Вставьте металлическую лопатку в зазор между док-коннектором и крышкой антенны. Аккуратно подденьте около двух защёлок, чтобы создать небольшой зазор между крышкой антенны и серебристой передней рамкой.

Вставьте инструмент для вскрытия iPod в зазор между крышкой антенны и передней рамкой. Клиновидная часть инструмента должна быть направлена к крышке антенны. Проведите инструмент вокруг угла и вверх, пока не дойдёте до металлической подложки.

Повторите ту же процедуру с другой стороны док-коннектора.

Возьмите крышку антенны с обеих сторон и сдвиньте её вверх и прочь от iPhone. Для этого потребуется некоторое усилие. Если она не выходит, убедитесь, что крышка антенны приподнята достаточно, чтобы освободить зажима.

Снимите три винта Phillips #00, фиксирующие заднюю панель к iPhone.

Открыть iPhone — непростая задача, поэтому не разочаровывайтесь. Сделайте глубокий вдох и убедитесь, что у вас достаточно времени для выполнения работы.

Маленькое квадратное отверстие — место для вставки стоматологического пинцета в следующем шаге.

Начните снимать заднюю панель со стороны с кнопками.

Вставьте стоматологический пинцет полностью в квадратное отверстие. Возможно, придётся пошевелить инструмент и приложить значительное усилие, чтобы вставить его до конца.

Подденьте заднюю панель, крутя стоматологический пинцет против часовой стрелки быстрым движением. Прилагайте усилие перпендикулярно плоскости сборки дисплея. Возможно, вам страшно действовать быстро, но медленное движение скорее приведёт к деформации корпуса.

Используйте лопатку, чтобы освободить заднюю панель от iPhone вдоль угла и верхней части.

Повторите ту же процедуру на другой стороне iPhone. Вставьте стоматологический пинцет полностью в квадратное отверстие. Возможно, придётся пошевелить инструмент и приложить значительное усилие, чтобы вставить его до конца.

Подденьте заднюю панель, крутя стоматологический пинцет по часовой стрелке быстрым движением. Прилагайте усилие перпендикулярно плоскости сборки дисплея. Возможно, вам страшно действовать быстро, но медленное движение скорее приведёт к деформации корпуса.

Задняя панель всё ещё прикреплена к iPhone кабелем разъёма для наушников, поэтому пока полностью не снимайте заднюю панель с iPhone.

Убедитесь, что телефон выключен, прежде чем отключать кабель разъёма для наушников.

Используйте лопатку, чтобы отключить кабель разъёма для наушников от логической платы.

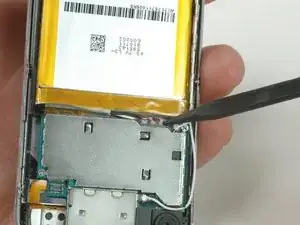

Используйте кончик лопатки, чтобы удалить мутный белый клей, покрывающий контакты аккумулятора.

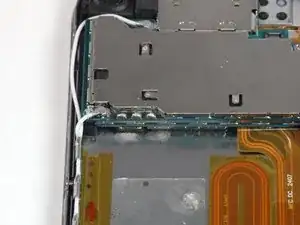

Чтобы уменьшить риск замыкания красного провода аккумулятора на металлический экран, можно сначала удалить клей с чёрного и белого проводов аккумулятора. После отпайки чёрного и белого проводов удалите клей и отпаяйте красный провод.

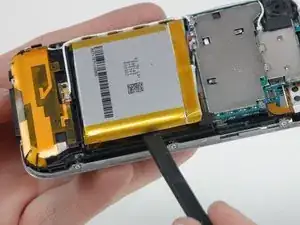

Работая от края, противоположного разъёмам аккумулятора, вставьте лопатку между аккумулятором и пластиковой рамкой и подденьте. Аккумулятор приклеен к корпусу, но должен постепенно освобождаться.

Если аккумулятор не отходит, капните несколько капель высококонцентрированного (более 90%) изопропилового спирта под край аккумулятора.

Подождите около одной минуты, чтобы спирт ослабил клей.

Используйте плоский конец лопатки, чтобы аккуратно приподнять аккумулятор.

Не пытайтесь сильно поддеть аккумулятор рычагом. При необходимости добавьте ещё несколько капель спирта, чтобы дополнительно ослабить клей. Никогда не деформируйте и не прокалывайте аккумулятор инструментом.

Если в телефоне остался раствор спирта, аккуратно протрите его или дайте высохнуть на воздухе перед продолжением.

Если вы никогда не паяли, у нас есть руководство, которое поможет легко научиться. Рекомендуем освежить навыки перед продолжением.

Теперь мы готовы начать процесс пайки. Вам понадобятся паяльник, припой и оплётка для удаления припоя. Эти предметы можно найти в радиомагазине, если у вас их нет.

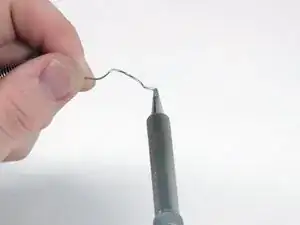

Очистите наконечник паяльника, расплавив небольшое количество припоя прямо на наконечник, затем протрите наконечник паяльника о влажную губку.

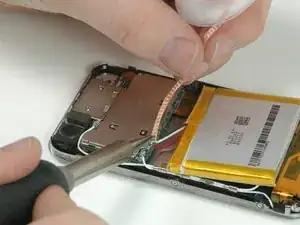

Поместите оплетку для выпаивания поверх существующей припойной сферы.

Наложите паяльник на оплетку над существующей припойной сферой.

Удерживайте паяльник на месте, пока припой не растечётся в оплетку.

Повторите ту же процедуру для оставшихся двух контактов.

Поднимите старую батарею из iPhone. Убедитесь, что весь припой удалён перед тем, как оттянуть провода от платы. Провода должны отрываться с минимальным или без сопротивления.

Рекомендуем очистить оголённую поверхность платы мягкой тканью или губкой с небольшим количеством изопропилового спирта.

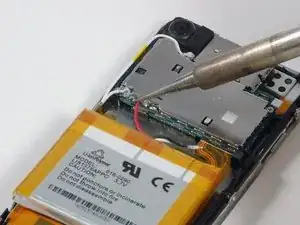

Расплавьте небольшую каплю припоя непосредственно на металлическом контакте платы, приложив паяльник к металлическому контакту, а затем подавая припой к жалу и плате.

Когда небольшое количество припоя расплавится на плате, сначала поднимите припой, а затем паяльник.

Капля припоя должна выглядеть как небольшой купол или полусфера. Если она плоская или зубчатая, просто снова приложите паяльник к припою, чтобы повторно расплавить его, затем уберите паяльник. Может потребоваться немного больше припоя, если это не поможет.

Сначала присоедините красный провод, затем белый провод, и завершите чёрным проводом.

Поместите провод от новой батареи на новую припо́йную каплю.

Прижмите жало паяльника к припо́йной капле, пока она не расплавится.

Вставьте провод в жидкий припой так, чтобы он оказался в центре капли, затем уберите паяльник.

Продолжите подключение остальных двух контактов тем же способом, уделяя особое внимание, чтобы не спаять два контакта вместе.
