Замена вибромотора iPhone 3G

Если стекло дисплея треснуло, закрепите место дальнейших разрушений и предотвратите травмы при ремонте, заклеив стекло лентой.

Наклейте перекрывающиеся полосы прозрачной упаковочной ленты поверх дисплея iPhone до полного покрытия лицевой панели.

Это удержит осколки стекла и обеспечит прочность при поддевании и подъёме дисплея.

Наденьте защитные очки, чтобы защитить глаза от любых выбитых стеклянных осколков во время ремонта.

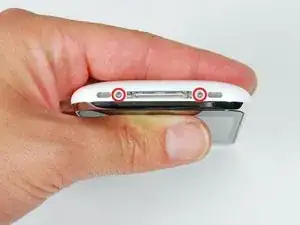

Выверните два винта Phillips #00 с торца док‑разъёма iPhone.

Снимите металлическую ручку с присоски. Проще и безопаснее держать за основание присоски, а не за металлическую ручку.

Будьте очень осторожны при открытии iPhone, чтобы не перерезать кабели под дисплеем.

Между серебристой передней рамкой и чёрной сборкой дисплея находится резиновая прокладка. На этом шаге потребуется небольшое усилие, чтобы отделить сборку дисплея iPhone.

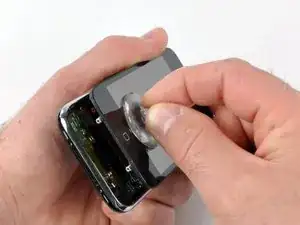

Используйте небольшую присоску рядом с кнопкой Home, чтобы аккуратно приподнять нижнюю часть сборки дисплея iPhone.

Если сборка дисплея слишком повреждена и присоска не держится, можно использовать ленту с сильным клеем, например армированную.

Сборка дисплея всё ещё подключена к iPhone несколькими кабелями, поэтому не пытайтесь пока снять её полностью.

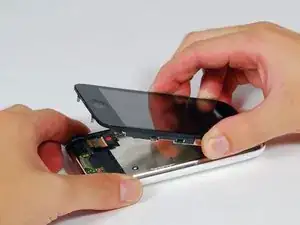

Поверните сборку дисплея вверх до угла примерно 45 градусов.

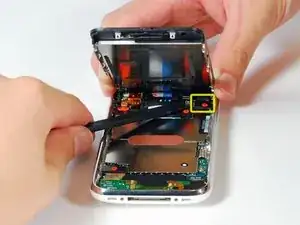

Продолжая удерживать сборку дисплея одной рукой, другой рукой и медиатором (или пластмассовым лопаткой) отсоедините чёрный шлейф с маркировкой «1».

Поверните сборку дисплея вверх до примерно вертикального положения. Это обеспечит более удобный доступ для отсоединения остальных кабелей.

Используйте медиатор, чтобы отсоединить чёрный шлейф с маркировкой «2».

С помощью медиатора переверните вверх белую пластиковую защёлку с шарниром, удерживающую оставшийся шлейф. Белая вкладка повернётся на 90 градусов, освобождая шлейф.

Эта защёлка может быть чёрной или белой. Убедитесь, что вы поднимаете шарнирную защёлку, а не сам разъём.

Сдвиньте чёрный шлейф из разъёма и выньте сборку дисплея из iPhone.

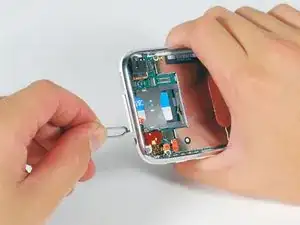

Вставьте инструмент для извлечения SIM‑карты или разогнутую скрепку в отверстие рядом с разъёмом для наушников.

Нажмите на инструмент до тех пор, пока лоток SIM‑карты не выскочит.

Возьмите лоток SIM‑карты и выдвиньте его из iPhone.

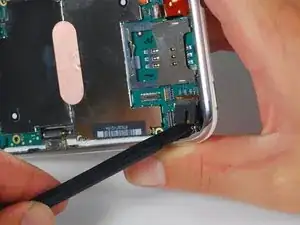

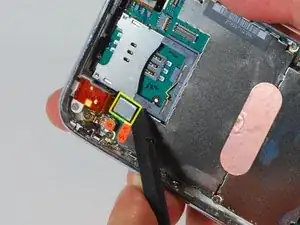

С помощью медиатора отсоедините шлейф с маркировкой «4».

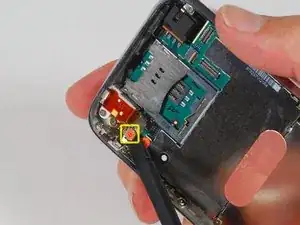

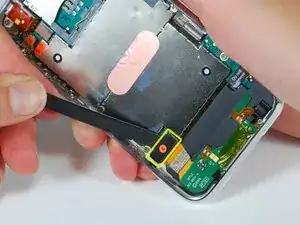

С помощью медиатора отсоедините шлейф с маркировкой «5».

С помощью медиатора отсоедините шлейф с маркировкой «6».

Если у вас iPhone 3GS, обратитесь ко второй картинке и с помощью медиатора отсоедините шлейф с маркировкой «7».

Аккуратно оторвите маленькую наклейку с надписью «Не снимать».

Удалите следующие 8 винтов:

Пять винтов Phillips #00 длиной 2,3 мм с частичной резьбой, фиксирующих плату логики к задней панели.

Два винта Phillips #00 длиной 2,3 мм с полной резьбой, фиксирующих плату логики и камеру.

Один винт Phillips #00 длиной 2,9 мм под наклейкой «Не снимать».

С помощью медиатора аккуратно снимите прижимную скобу камеры (ранее закреплённую удалённым винтом) и аккуратно подденьте камеру вверх и выньте её из посадочного места в задней панели. Камеру нельзя пока удалить полностью, так как она подключена к нижней части платы логики.

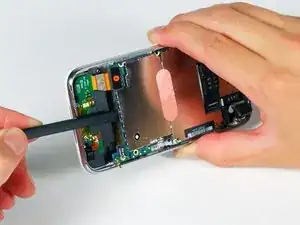

С помощью медиатора аккуратно подденьте конец платы логики, ближайший к док‑разъёму.

Если плата не поднимается, ещё раз проверьте, что все винты, фиксирующие плату логики, удалены.

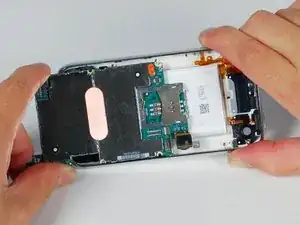

Сдвиньте плату логики в сторону док‑разъёма и выньте её из iPhone.

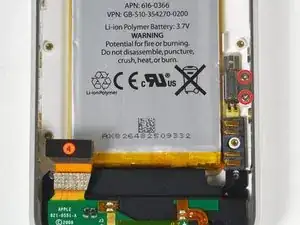

Удалите два винта Phillips #00, фиксирующие вибромотор к задней панели.

Эти винты имеют меньший диаметр, чем все остальные. Следите, чтобы не перепутать их с другими винтами. При сборке только эти два винта подойдут на своё место.

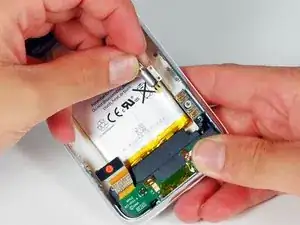

Поднимите вибромотор и выньте его из iPhone.
