Замена платы логики iPhone 3G

Если стекло дисплея треснуло, зафиксируйте дальнейшее разрушение и предотвратите травмы во время ремонта, заклеив стекло.

Наклейте перекрывающиеся полосы прозрачной упаковочной ленты на дисплей iPhone так, чтобы вся передняя поверхность была покрыта.

Это удержит осколки стекла и обеспечит прочность при поддевании и подъёме дисплея.

Наденьте защитные очки, чтобы защитить глаза от осколков стекла, вырванных при ремонте.

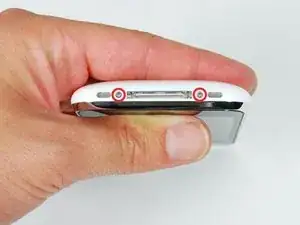

Вынимите два винта Phillips #00 с торца док-коннектора iPhone.

Снимите металлическую ручку с присоски. Проще и безопаснее держать основание присоски, а не металлическую ручку.

Будьте очень осторожны при открывании iPhone, чтобы не перерезать кабели под дисплеем.

Между серебристой передней рамкой и чёрным модулем дисплея находится резиновое уплотнение. На этом этапе потребуется небольшая сила, чтобы отделить сборку дисплея iPhone.

Используйте маленькую присоску рядом с кнопкой Home, чтобы аккуратно приподнять нижнюю часть сборки дисплея iPhone.

Если сборка дисплея слишком повреждена и присоска не прилипает, можно использовать ленту с сильным клеем, например армированную ленту, или толстую прозрачную упаковочную ленту.

Сборка дисплея всё ещё подключена к iPhone несколькими кабелями, поэтому пока не пытайтесь полностью её снять.

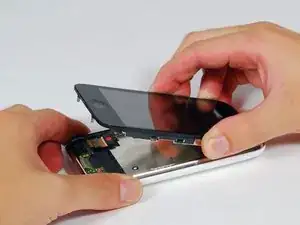

Поверните сборку дисплея вверх до угла примерно 45 градусов.

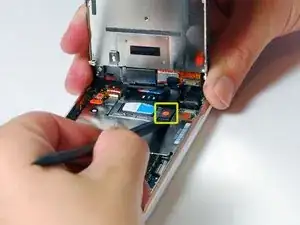

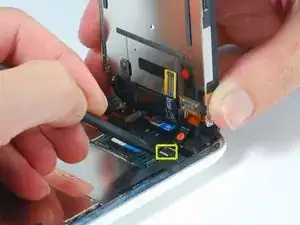

Продолжая держать сборку дисплея одной рукой, другой рукой и лопаткой отключите чёрный ленточный кабель, помеченный «1».

Поверните сборку дисплея вверх до приблизительно вертикального положения. Это облегчит доступ для отключения оставшихся кабелей.

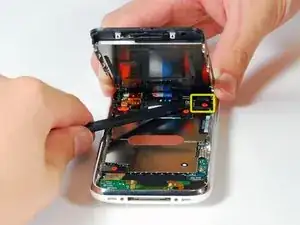

С помощью лопатки отключите чёрный ленточный кабель, помеченный «2».

С помощью лопатки отогните белую пластиковую защёлку, удерживающую оставшийся ленточный кабель. Белая защёлка раскроется на 90 градусов, освобождая кабель.

Вытяните чёрный ленточный кабель из его разъёма и снимите сборку дисплея с iPhone.

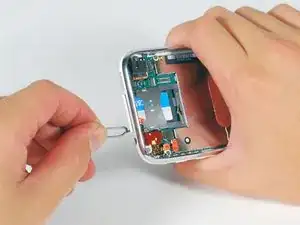

Вставьте инструмент для извлечения SIM-карты или скрепку в отверстие рядом с разъёмом для наушников.

Нажмите на инструмент, пока лоток SIM-карты не выскочит.

Схватите лоток SIM-карты и выдвиньте его из iPhone.

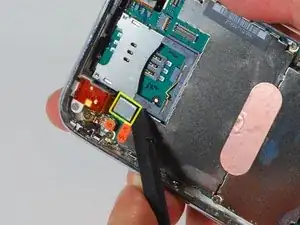

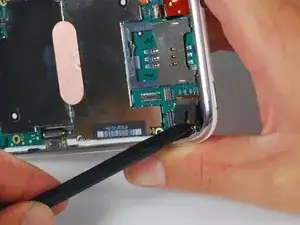

С помощью лопатки отключите ленточный кабель, помеченный «4».

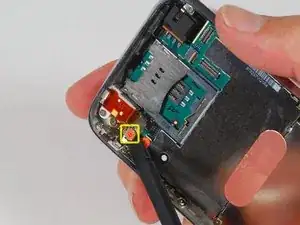

С помощью лопатки отключите ленточный кабель, помеченный «5».

С помощью лопатки отключите ленточный кабель, помеченный «6».

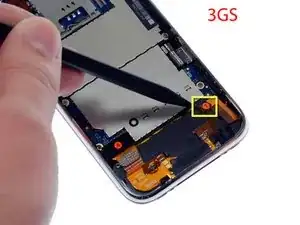

Если у вас iPhone 3GS, обратитесь к изображению 2 и с помощью лопатки отключите ленточный кабель, помеченный «7».

Осторожно отклейте маленькую наклейку с надписью «Не снимать».

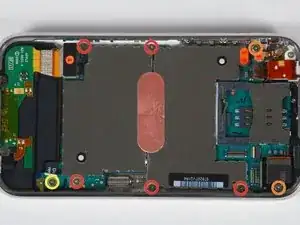

Удалите следующие 8 винтов:

Пять винтов Phillips #00 длиной 2,3 мм с частичной резьбой, крепящих плату логики к задней панели.

Два винта Phillips #00 длиной 2,3 мм с полной резьбой, крепящих плату логики и камеру.

Один винт Phillips #00 длиной 2,9 мм под наклейкой «Не снимать».

С помощью лопатки аккуратно снимите фиксирующую скобу камеры (ранее закреплённую удалённым винтом) и осторожно подденьте камеру и выньте её из посадочного места в задней панели. Камеру пока нельзя полностью снять, так как она подключена к нижней части платы логики.

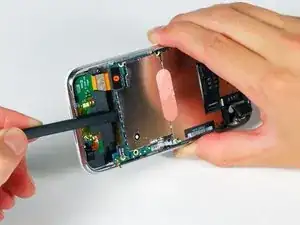

С помощью лопатки аккуратно подденьте край платы логики, ближайший к док-коннектору.

Если плата не поднимается, ещё раз проверьте, что все винты, крепящие плату логики, удалены.

Сдвиньте плату логики в сторону док-коннектора и выньте её из iPhone.

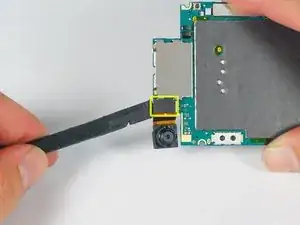

С помощью лопатки отключите камеру от платы логики.
