Замена камеры iPhone первого поколения

Вставьте инструмент для извлечения SIM-карты или скрепку в отверстие рядом с разъёмом для наушников.

Нажмите на скрепку, пока лоток SIM-карты не выскочит.

Возьмите лоток SIM-карты и вытяните его из iPhone.

На этом изображении показаны две защёлки и два фиксатора, расположенные на нижней стороне антеннного покрытия. Два выступа в верхней части изображения нужно сдвинуть в сторону чёрного покрытия, чтобы освободить их.

Убедитесь, что металлический лопаткообразный инструмент вводится между док-коннектором и антеннным покрытием, а не в сам док-коннектор.

Вставьте металлическую лопатку в зазор между док-коннектором и антеннным покрытием. Осторожно подденьте рядом с двумя выступами, чтобы создать небольшой зазор между антеннным покрытием и серебристой передней рамкой.

Вставьте инструмент для вскрытия iPod в зазор между антеннным покрытием и передней рамкой. Клин инструмента должен быть направлен к антеннному покрытию. Проведите инструментом вокруг угла и вверх, пока не достигнете металлической задней панели.

Повторите ту же процедуру с другой стороны док-коннектора.

Обхватите антеннное покрытие по обеим сторонам и сдвиньте его вверх и от iPhone. Для этого потребуется некоторое усилие. Если оно не отходит, убедитесь, что антеннное покрытие поднято достаточно, чтобы освободить фиксаторы.

Удалите три винта Phillips #00, крепящие заднюю панель к iPhone.

Открыть iPhone — непростая задача, не расстраивайтесь. Глубоко вдохните и убедитесь, что у вас достаточно времени для выполнения работы.

Маленькое квадратное отверстие — место для вставки стоматологического крючка в следующем шаге.

Начните снимать заднюю панель со стороны с кнопками.

Вставьте стоматологический крючок полностью в квадратное отверстие. Возможно, придётся пошевелить инструментом и приложить значительное усилие, чтобы он вошёл до конца.

Подденьте заднюю панель, резко повернув стоматологический крючок против часовой стрелки. Прилагайте усилие перпендикулярно плоскости дисплейного узла. Возможно, вам страшно действовать быстро, но медленные движения чаще приводят к деформации корпуса.

Используйте лопатку, чтобы освободить заднюю панель от iPhone вдоль угла и верхней части.

Повторите ту же процедуру на другой стороне iPhone. Вставьте стоматологический крючок полностью в квадратное отверстие. Возможно, придётся пошевелить инструментом и приложить значительное усилие, чтобы он вошёл до конца.

Подденьте заднюю панель, резко повернув стоматологический крючок по часовой стрелке. Прилагайте усилие перпендикулярно плоскости дисплейного узла. Возможно, вам страшно действовать быстро, но медленные движения чаще приводят к деформации корпуса.

Задняя панель всё ещё прикреплена к iPhone кабелем разъёма для наушников, поэтому пока полностью не снимайте заднюю панель с iPhone.

Перед отключением кабеля разъёма для наушников убедитесь, что телефон выключен.

Используйте лопатку, чтобы отключить кабель разъёма для наушников от платы логики.

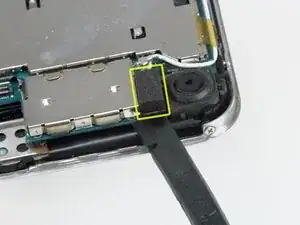

Используйте лопатку, чтобы отсоединить разъём камеры.

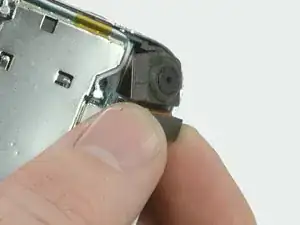

Поднимите камеру и извлеките её из iPhone.
