Замена кнопки отключения звука в iPhone 3G

Если стекло дисплея треснуло, зафиксируйте дальнейшее разрушение и предотвратите травмы во время ремонта, заклеив стекло.

Наложите перекрывающиеся полосы прозрачной упаковочной ленты на экран iPhone, пока вся лицевая часть не будет покрыта.

Это удержит осколки стекла на месте и обеспечит конструктивную целостность при поддевании и подъёме дисплея.

Наденьте защитные очки, чтобы оградить глаза от любого стекла, которое может отпасть во время ремонта.

Удалите два винта Phillips #00 длиной 3,7 мм с торца iPhone, где расположен док-коннектор.

Снимите металлическую ручку с присоски. Проще и безопаснее держать основание присоски, а не металлическую ручку.

Будьте очень осторожны при открывании iPhone, чтобы не перерезать кабели под дисплеем.

Между серебристой передней рамкой и чёрным модулем дисплея имеется резиновая прокладка. На этом шаге потребуется небольшое усилие, чтобы отделить модуль дисплея. Поможет покачивание присоски вперёд-назад для освобождения модуля дисплея.

Используйте маленькую присоску рядом с кнопкой Home, чтобы аккуратно приподнять нижнюю часть модуля дисплея iPhone.

Если модуль дисплея слишком повреждён и присоска не держится, можно использовать ленту с сильным клеящим слоем, например армированную ленту или упаковочную ленту.

Модуль дисплея всё ещё соединён с iPhone несколькими кабелями, поэтому пока не пытайтесь полностью его снять.

Поверните модуль дисплея вверх до угла примерно 45 градусов.

Продолжая удерживать модуль дисплея одной рукой, другой рукой и медиатором (лопаткой) отсоедините чёрный шлейф, помеченный «1». (Шлейф 1 отвечает за дисплей)

Будьте внимательны: вставляйте лопатку слева, как показано на фото (ПОД ШЛЕЙФОМ). Если вы попытаетесь поддеть шлейф справа, можно повредить разъём и придётся менять дисплей!

Все разъёмы, за исключением разъёма шлейфа «3», упомянутого в шаге 7, отсоединяются вверх.

Поверните модуль дисплея вверх до примерно вертикального положения. Это упростит доступ для отключения оставшихся кабелей.

Используйте лопатку, чтобы отсоединить чёрный шлейф, помеченный «2». (Шлейф 2 отвечает за ёмкостную сенсорную панель)

Обратите внимание: на некоторых неамериканских (китайских, европейских) версиях 3G могут не быть флип-ланки из пластика. В этом случае нужно сдвинуть шлейф в сторону экрана, пока он не выйдет. При сборке нажмите на шлейф, чтобы вставить его обратно в гнездо.

У некоторых iPhone цвета разъёмов могут быть противоположены (чёрная пластина, белый разъём) для разъёма «3». Убедитесь, что вы правильно откидываете язычок, иначе можно повредить разъём.

Используйте лопатку, чтобы откинуть белую пластиковую защёлку, фиксирующую шлейф «3». Белая защёлка откинется вверх на 90 градусов, освобождая шлейф.

Выдвиньте чёрный шлейф из его разъёма и снимите модуль дисплея с iPhone.

Вставьте инструмент для извлечения SIM-карты или скрепку в отверстие рядом с разъёмом наушников.

Нажмите на инструмент, пока лоток SIM-карты не выйдет.

Возьмите лоток SIM-карты и вытяните его из iPhone.

Используйте лопатку, чтобы отсоединить шлейф, помеченный «4».

Используйте лопатку, чтобы отсоединить шлейф, помеченный «5».

Используйте лопатку, чтобы отсоединить шлейф, помеченный «6».

Если у вас iPhone 3GS, обратитесь ко второму изображению и используйте лопатку, чтобы отсоединить шлейф, помеченный «7».

Убедитесь, что контакты на шлейфах точно совпадают с гнёздами на плате перед приложением давления. Для этого может потребоваться увеличительное стекло или лупа ювелира.

Удалите следующие 8 винтов:

Пять винтов Phillips #00 длиной 2,3 мм с частичной резьбой, закрепляющих логическую плату в задней крышке.

Два винта Phillips #00 длиной 2,3 мм с полной резьбой, закрепляющих логическую плату и камеру.

Один винт Phillips #00 длиной 2,9 мм под наклейкой «Do not remove».

Примечание при сборке:

Винт, который находится рядом с камерой (правый нижний винт, выделенный оранжевым), также удерживает металлическую пластину, фиксирующую камеру.

Не забудьте вернуть эту пластину на место перед тем, как вкрутить винт Phillips #00 длиной 2,3 мм с полной резьбой рядом с камерой.

Используйте лопатку, чтобы аккуратно поддеть и поднять камеру из её посадочного места в задней крышке.

Камеру пока нельзя полностью снять, потому что она подключена к нижней части логической платы.

Используйте лопатку, чтобы осторожно приподнять край логической платы, ближайший к док-коннектору.

Рядом с «не снимайте» наклейкой на плате есть маленькая золотистая заземляющая язычок. БУДЬТЕ ОЧЕНЬ осторожны, чтобы она не зацепилась за сторону корпуса при подъёме платы; она легко ломается. Если после снятия платы возникнут проблемы с приёмом сигнала, проверьте эту заземляющую язычок.

Если плата не поддаётся подъёму, ещё раз проверьте, что все винты, фиксирующие плату, удалены.

Сдвиньте плату логики в сторону разъёма дока и извлеките её из iPhone.

При установке платы логики после замены батареи подключите камеру к плате логики перед вставкой платы в корпус. Затем убедитесь, что верхняя часть платы логики (где находится лоток SIM-карты) установлена на место, прежде чем окончательно расположить остальную часть платы. Это важно, так как иногда слот SIM-карты не совмещается с посадочным местом. Как только верхняя часть будет на месте, нижняя часть может быть подправлена и установлена. Правильная установка платы логики подтверждается совпадением лотка SIM с отверстием в корпусе iPhone и плотной посадкой модуля камеры на его месте.

Используйте лопаточку, чтобы приподнять батарею от задней крышки. Батарея приклеена по периметру с помощью клейкой ленты.

Чтобы предотвратить изгиб батареи во время извлечения, не рекомендуется использовать только пластиковую тянущуюся вкладку.

Удаление батареи НЕ обязательно для замены GPS-антенны. Это лишь даёт больше места для извлечения разъёма наушников (полное снятие которого также не обязательно).

Батарея iPhone прикреплена к задней крышке слабо фиксирующимся клеем. Обычно клей остаётся на батарее при её извлечении. Если в вашей запасной батарее уже есть клейкая основа, ничего дополнительно делать не нужно. Если у запасной батареи нет клейкой основы, перенесите клей с вашей старой батареи на новую.

Если батарея не отделяется от задней крышки, нанесите несколько капель изопропилового спирта высокой концентрации (более 90%) под край батареи. Подождите примерно минуту, чтобы спирт ослабил клей. Используйте плоский конец лопаточки, чтобы аккуратно приподнять батарею. Дайте спирту высохнуть на воздухе перед установкой новой батареи.

Не пытайтесь силой поддеть батарею. При необходимости нанесите ещё несколько капель спирта, чтобы дополнительно ослабить клей. Никогда не деформируйте и не прокалывайте батарею инструментом.

Можно использовать фен или тепловой пистолет на самой низкой температуре, чтобы нагреть заднюю крышку. Это поможет ослабить клей перед использованием лопаточки для отделения батареи от крышки.

Внимание: перегрев iPhone может привести к воспламенению батареи.

Удалите два винта Phillips #00, удерживающие кнопку включения/выключения на передней рамке.

При сборке проверьте выступ кнопки. На внутренней стороне кнопки может быть приклеен небольшой пластиковый разделитель, который может отойти при чистке. Без разделителя кнопка может не выступать достаточно, чтобы её можно было нажать. При потере разделителя его можно заменить куском жёсткого пластика подходящей толщины (например, крышкой от коробки для рубашки).

Аккуратно оторвите оранжевый шлейф от задней крышки.

Шлейф легко повредить — будьте очень осторожны.

Удалите следующие 4 винта:

Три винта Phillips #00 длиной 1,8 мм, крепящие разъём для наушников и GPS-антенну к задней крышке. Обратите внимание на порядок снятия винтов, так как левый винт имеет слегка большую головку.

Один винт Phillips #00 длиной 3,8 мм в пластиковом креплении рядом с разъёмом для наушников.

Снимите четыре винта Phillips #00, удерживающие регулятор громкости и переключатель беззвучного режима.

Сборка регулятора громкости располагается над переключателем беззвучного режима. Убедитесь, что маленькая мягкая прокладка на переключателе беззвучного режима не потеряна, иначе переключатель будет очень свободно сидеть после сборки.

Винты корпуса переключателя беззвучного режима следует затягивать при выключенном положении переключателя. Проверьте выступ переключателя в положении включено, так как он может не выступать достаточно для работы, если сборка переключателя установлена неправильно. (Проверьте зазор между рамкой переключателя и передней панелью (видна белая щель между двумя винтами возле цифры 6). Винт с крайней правой стороны немного длиннее остальных трёх винтов. При сборке телефона учтите это.)

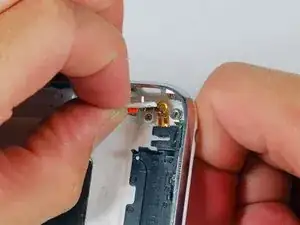

Отогните цепь кнопки громкости от боковой стороны iPhone и аккуратно оторвите оранжевый шлейф от задней крышки. Шлейф тонкий и легко повреждается.

Осторожно извлеките модуль разъёма для наушников из iPhone.

Опустите зелёный переключатель беззвучного режима вниз (в сторону задней стороны iPhone) в положение без звука. Это значительно облегчит его установку после установки новой кнопки беззвучного режима.

Выньте кнопку беззвучного режима из iPhone.
