Замена динамика разговорного наушника iPhone 14 Plus

Перед началом разборки выключите iPhone.

Выверните два пенталобных винта P2 длиной 6,8 мм на нижнем торце iPhone.

Если открыть пик слишком глубоко, он может повредить устройство. Выполните этот шаг, чтобы отметить пик и предотвратить повреждения.

Отмерьте 3 мм от кончика и отметьте пик для вскрытия перманентным маркером.

Вы также можете отметить другие углы пика разными метками.

В качестве альтернативы приклейте монету к пику на расстоянии 3 мм от кончика.

Apple продаёт инструмент Adhesive Cutter для безопасного разрезания клея по краю дисплея в магазине для самостоятельного ремонта.

Если заднее стекло iPhone треснуло, заклейте его, чтобы предотвратить дальнейшее разрушение и защитить себя от травм во время ремонта.

Наложите перекрывающиеся полоски прозрачной упаковочной ленты на заднее стекло iPhone, пока вся поверхность не будет закрыта.

Наденьте защитные очки, чтобы защитить глаза от осколков стекла, которые могут оторваться при ремонте.

Если присоска не прилипнет на следующих шагах, сложите прочный кусок ленты (например, армированную ленту) в ручку и поднимите заднее стекло с её помощью.

Если ничего не помогает, можно приклеить присоску к заднему стеклу суперклеем.

Используйте фен или тепловую пушку, чтобы прогреть нижний торец iPhone в течение 90 секунд или до тех пор, пока заднее стекло не станет чуть слишком горячим для прикосновения.

Никогда не задерживайте фен в одном месте длительное время.

Прикрепите присоску к нижнему торцу заднего стекла, избегая самой кромки стекла.

Натяните присоску вверх с равномерным, постоянным усилием, чтобы создать небольшой зазор между задним стеклом и рамкой.

Вставьте пик для вскрытия в образовавшийся зазор.

Клей, удерживающий заднее стекло, очень прочный; создание начального зазора требует значительных усилий. Если трудно открыть зазор, добавьте нагрева и аккуратно покачивайте заднее стекло вверх и вниз, чтобы ослабить клей, пока не появится достаточный зазор для вставки пика.

Используйте фен, чтобы нагреть левый торец iPhone в течение 90 секунд или до тех пор, пока заднее стекло не станет чуть слишком горячим для прикосновения.

Проведите пик вокруг нижнего левого угла и вверх по левому краю iPhone, прорезая клей, удерживающий заднее стекло.

Не вставляйте пик глубже 3 мм, чтобы не повредить внутрение компоненты.

Используйте фен, чтобы нагреть правый торец iPhone (торец с кнопкой питания) в течение 90 секунд или до тех пор, пока заднее стекло не станет чуть слишком горячим для прикосновения.

Вдоль правого края iPhone проходит деликатный кабель. Не вставляйте пик здесь, иначе вы можете повредить кабель.

Снова вставьте пик у нижнего торца iPhone и проведите им вверх по правой стороне, чтобы продолжить отделение клея.

Не вставляйте пик глубже 3 мм, чтобы не повредить кабель катушки зарядки.

Используйте фен, чтобы нагреть верхний торец iPhone в течение 90 секунд или до тех пор, пока заднее стекло не станет чуть слишком горячим для прикосновения.

Вставьте пик под верхний правый край телефона. Проведите им вокруг верхнего правого угла и до середины верхнего края.

Вставьте пик под верхний левый край телефона. Проведите им вокруг верхнего левого угла и до середины верхнего края.

Не вставляйте пик глубже 3 мм, чтобы не повредить или не размазать блок камер.

Не пытайтесь полностью отделить заднее стекло пока — оно соединено хрупким ленточным кабелем с платой логики iPhone.

Снимите присоску с заднего стекла.

Медленно откройте iPhone, откинув заднее стекло вверх с левой стороны, как обложку книги.

Будьте осторожны, чтобы не натянуть короткий гибкий кабель катушки зарядки.

Подоприте заднее стекло о что‑то, чтобы оно удерживалось в поднятом положении, пока вы работаете с телефоном.

Если под рукой нет ничего, о что можно было бы подпереть заднее стекло, присоска подойдёт для этой цели.

При сборке положите заднее стекло на место, совместите защёлки по верхнему краю и аккуратно прижмите верхний край, прежде чем защёлкнуть остальную часть. Если оно не защёлкивается легко, проверьте состояние защёлок по периметру заднего стекла и убедитесь, что они не погнуты.

Отвинтите два винта длиной 1.3 мм, фиксирующие крышку разъёма аккумулятора, отвёрткой Y000.

На протяжении всего ремонта следите за каждым винтом и возвращайте его на то же место, чтобы не повредить iPhone.

При сборке это удобный момент включить iPhone и проверить все функции, прежде чем снова герметично закрыть дисплей. Обязательно полностью выключите iPhone перед продолжением работ.

Схватите крышку разъёма аккумулятора пинцетом и сдвиньте её вверх (в сторону надписи A15), чтобы отщёлкнуть верхний крючок.

Снимите крышку разъёма аккумулятора.

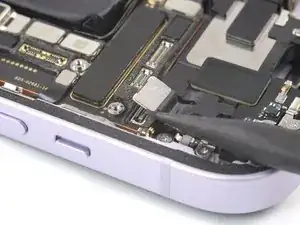

Используйте острый конец лопатки, чтобы отсоединить кабель аккумулятора, аккуратно поддев разъём прямо вверх из его гнезда.

Старайтесь не повредить чёрную силиконовую прокладку вокруг этого и других разъёмов платы. Эти прокладки обеспечивают дополнительную защиту от проникновения воды и пыли.

Слегка отогните разъём от платы, чтобы он случайно не замкнул гнездо и не подал питание на телефон во время ремонта.

Отвинтите один винт длиной 1.0 мм, фиксирующий крышку разъёма катушки зарядки, отвёрткой Y000.

С помощью пинцета снимите крышку разъёма катушки зарядки.

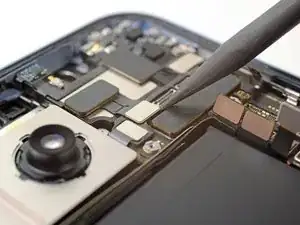

Используйте острый конец лопатки, чтобы отсоединить кабель катушки зарядки, аккуратно поддев разъём прямо вверх из его гнезда.

Снимите узел заднего стекла.

Нанесите новый клей там, где это необходимо, после очистки соответствующих участков изопропиловым спиртом (>90%).

При сборке остановитесь здесь, если хотите заменить клеевые полосы заднего стекла.

Отвинтите два винта длиной 1.2 мм, фиксирующие кронштейн кабеля модуля фронтальной камеры, отвёрткой Y000.

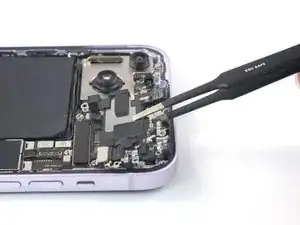

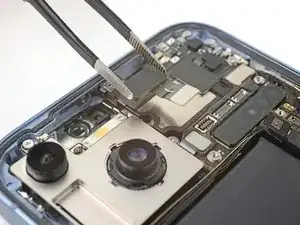

Снимите кронштейн кабеля модуля фронтальной камеры пинцетом или пальцами.

Используйте лопатку, чтобы отсоединить кабели камеры и датчиков, аккуратно поддев разъёмы прямо вверх из их гнезд.

Снимите модуль фронтальной камеры пинцетом или пальцами.

Следующие два шага показывают, как снять антенну, которая есть не во всех моделях. Если у вас нет этой антенны, пропустите эти шаги.

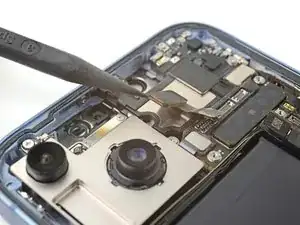

Используйте лопатку, чтобы отсоединить кабель антенны, аккуратно поддев разъём прямо вверх из его гнезда.

Антенна слабо приклеена к разговорному динамику.

Вставьте кончик лопатки под верхний левый угол антенны.

Подденьте, чтобы отделить клей под антенной.

Снимите антенну.

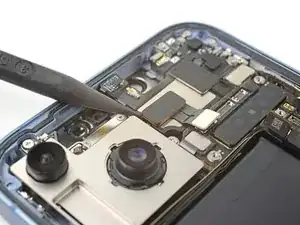

Используйте лопатку, чтобы отсоединить кабель разговорного динамика, аккуратно поддев разъём прямо вверх из его гнезда.

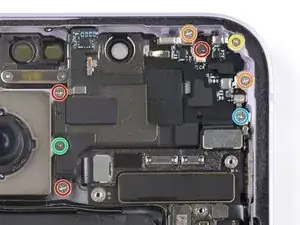

Отвинтите восемь винтов, фиксирующих разговорный динамик, крестовой отвёрткой.

Три винта длиной 1.6 мм.

Два винта длиной 1.7 мм.

Один винт длиной 1.1 мм.

Один винт длиной 2.1 мм.

Один винт длиной 1.5 мм.

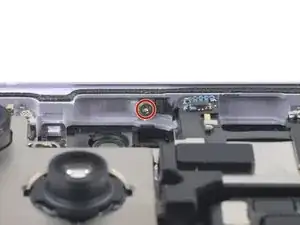

Отвинтите винт длиной 1.1 мм, фиксирующий разговорный динамик к раме, крестовой отвёрткой.

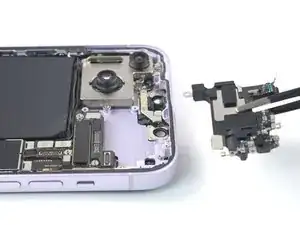

Снимите разговорный динамик пинцетом или пальцами.

Верхний левый край разговорного динамика оснащён резиновым уплотнителем. При сборке убедитесь, что уплотнитель правильно совмещён с гнездом в раме.
