Замена фронтальной камеры Google Pixel 9

Разрядите батарею Pixel ниже 25% перед началом ремонта. Заряженная литий‑ионная батарея может загореться при повреждении.

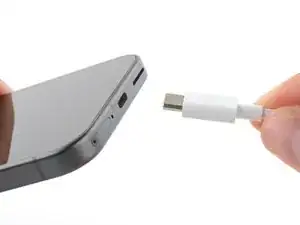

Отключите все кабели от телефона.

Полностью выключите телефон.

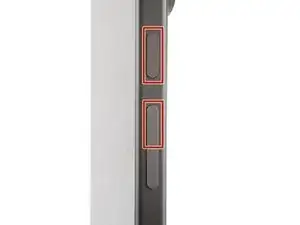

Нажмите одновременно кнопки питания и увеличения громкости, чтобы вызвать меню выключения.

Клей фиксирует периметр заднего стекла к раме.

При отделении клея не вставляйте инструмент глубже, чем на 3 мм под заднее стекло, чтобы не повредить внутренние компоненты.

Чтобы помочь себе, отмерьте и отметьте 3 мм от кончика медиатора постоянным маркером.

Если экран или заднее стекло сильно треснули, присоска может плохо приклеиваться.

Наклейте перекрывающиеся полосы упаковочной ленты на стекло, чтобы защитить себя и упростить разборку. Убедитесь, что у нижнего края есть большая и гладкая зона, достаточно ровная, чтобы к ней приклеилась присоска.

Поместите ручку-присоску у нижнего края заднего стекла как можно ближе к краю.

Нажмите вниз, чтобы присоска прикрепилась.

Потяните ручку присоски вверх сильной, равномерной тягой, чтобы создать небольшой зазор под задним стеклом.

Вставьте кончик медиатора в зазор.

Проведите медиатором взад‑вперед вдоль нижнего края, чтобы отделить закрепляющий его клей.

Помните: не вставляйте медиатор глубже, чем на 3 мм.

Проведите медиатором по периметру телефона, разрезая оставшийся клей.

Когда клей в основном отделён, слегка поверните медиатор у нижнего края, чтобы приподнять заднее стекло, пока не сможете взять его пальцами.

Используйте медиатор, чтобы отделить оставшиеся участки клея, фиксирующие заднее стекло.

Снимите заднее стекло.

Во время повторной сборки:

Сейчас хорошее время проверить телефон перед окончательным запечатыванием. Включите его и убедитесь, что он работает. Перед продолжением сборки снова выключите устройство.

Следуйте этому руководству, чтобы нанести новый клей и установить заднее стекло.

В ходе ремонта отслеживайте каждый винт и убедитесь, что он возвращается именно на своё место.

Хотя в Pixel 9 используются винты Torx Plus, стандартные биты Torx также подходят. Убедитесь, что вы постоянно прикладываете давление вниз, чтобы избежать срыва шлицов.

Используйте отвертку Torx Plus 3IP, чтобы снять один винт длиной 5.4 мм, фиксирующий верхнюю крышку платы.

Используйте пинцет, чтобы снять верхнюю крышку платы.

Используйте отвертку Torx 3IP, чтобы выкрутить пять винтов, фиксирующих среднюю рамку и катушку беспроводной зарядки:

Четыре винта длиной 5.4 мм

Один винт длиной 2.2 мм

С помощью пинцета отслойте кабель вспышки от металлической средней рамки.

Снимите среднюю рамку, катушку беспроводной зарядки и узел NFC.

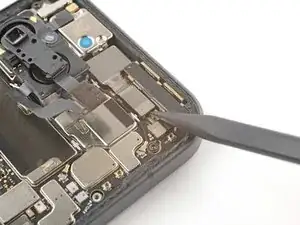

Используйте кончик лопатки, чтобы приподнять и отключить соединитель батареи.

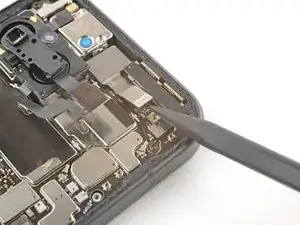

Используйте кончик лопатки, чтобы приподнять и отключить нажимной разъём фронтальной камеры.

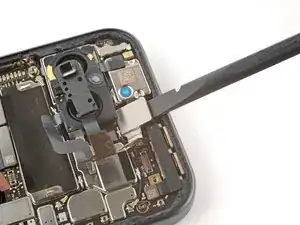

Вставьте плоский конец лопатки между верхним краем фронтальной камеры и рамой.

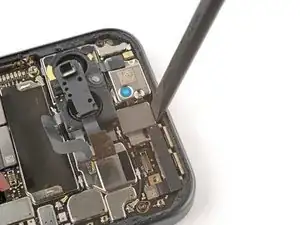

Поверните лопатку вниз, опираясь на раму, чтобы поддеть фронтальную камеру и вывести её из гнезда.

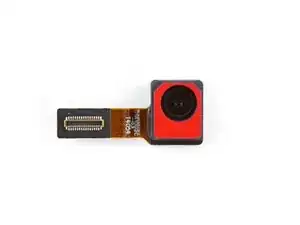

Снимите фронтальную камеру.

С помощью пинцета удалите старый клей для фронтальной камеры с рамки.

Снимите большую прозрачную подложку с клея для фронтальной камеры.

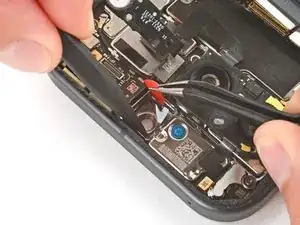

С помощью пинцета аккуратно поместите клей в выемку для фронтальной камеры.

Используйте лопатку, чтобы прижать клей на место, зафиксировав его на рамке.

Снимите оставшуюся подложку с клея.

Удалите защитные колпачки или подложки с новой фронтальной камеры.

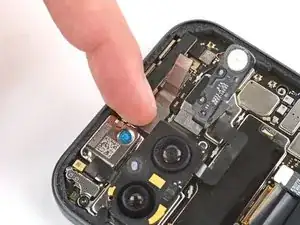

Разместив кабель у правого края, прижмите фронтальную камеру в её гнездо, чтобы зафиксировать её клеем.
