Замена датчика отпечатков пальцев Google Pixel 3

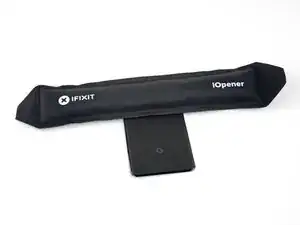

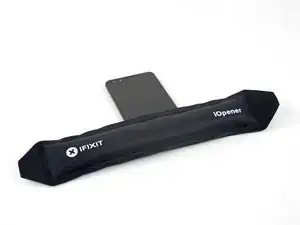

Нагрейте iOpener и приложите его к нижней части телефона на одну минуту.

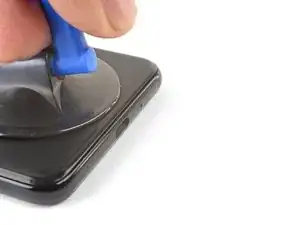

Прикрепите присоску к нагретому нижнему краю задней крышки.

Убедитесь, что вы не перепутали сторону экрана со стороной задней крышки.

Если задняя крышка сильно треснула, покрытие её слоем прозрачной упаковочной ленты может позволить присоске приклеиться.

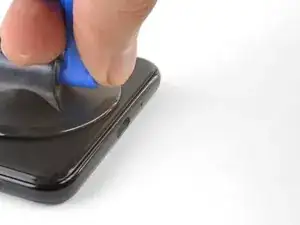

Поднимайте присоску сильной, равномерной силой, чтобы создать зазор.

В зависимости от возраста телефона это может потребовать значительной силы. Если возникают затруднения, добавьте нагрев и повторите попытку.

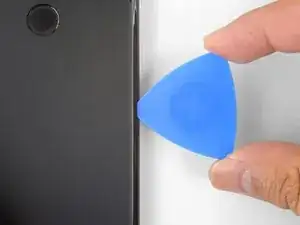

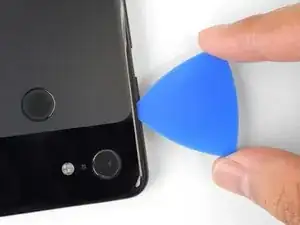

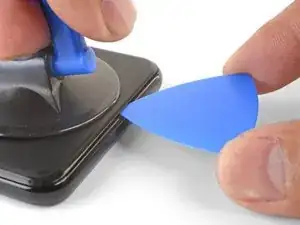

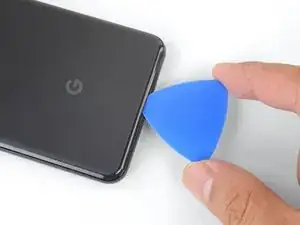

Вставьте медиатор для вскрытия в образовавшийся зазор.

Не используйте металлические инструменты для поддевания, иначе вы можете поцарапать или разбить стеклянную заднюю крышку. Если панель не поддаётся, добавьте нагрев, используя фен или тепловую пушку.

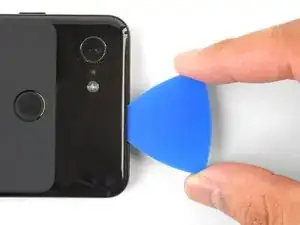

При вставке медиатора выше кнопки питания будьте осторожны, не вставляйте медиатор слишком глубоко, иначе вы повредите кабель датчика отпечатков.

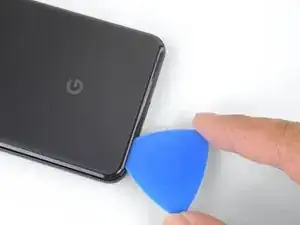

Разрежьте клей вдоль нижнего края телефона и вокруг правого угла.

Оставьте медиатор в нижнем крае, чтобы предотвратить повторное склеивание.

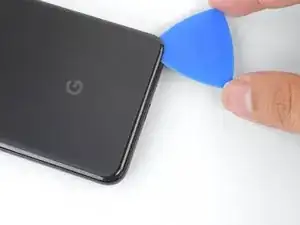

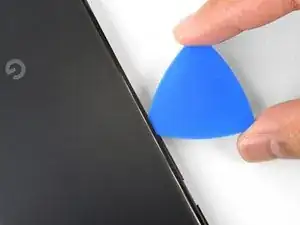

Нагрейте правый край iOpener и продолжайте разрезать клей медиатором.

Клей может быть очень липким. Вводите и выводите медиатор в пилящем движении, чтобы облегчить разрезание.

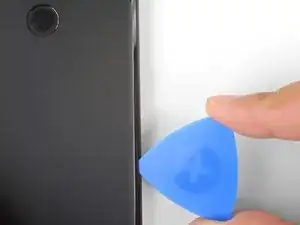

Продолжайте нагревать и разрезать по остальному периметру телефона. Оставляйте медиатор в каждом краю, чтобы предотвратить повторное склеивание.

При разрезании над кнопкой питания не вставляйте медиатор более чем наполовину, чтобы не повредить кабель датчика отпечатков.

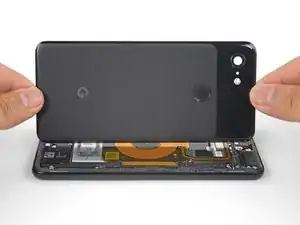

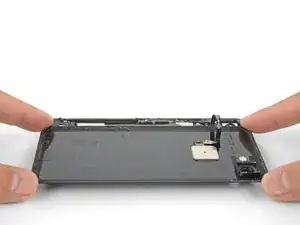

После того как вы разрезали клей по периметру телефона, аккуратно приподнимите левый край задней крышки.

Не пытайтесь снять заднюю крышку. Она всё ещё прикреплена к телефону кабелем датчика отпечатков.

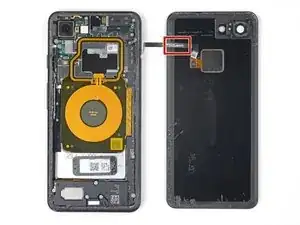

Переверните заднюю крышку вдоль её длинной оси и положите так, чтобы кабель датчика отпечатков не был натянут.

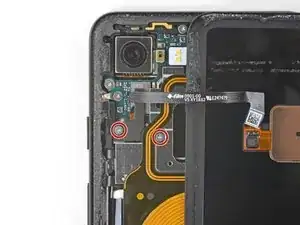

Удалите два винта Phillips длиной 4,1 мм, крепящие кронштейн разъёма датчика отпечатков.

В ходе этого ремонта следите за каждым винтом и убедитесь, что он возвращается именно на своё место.

При сборке не затягивайте эти винты слишком сильно, иначе вы можете повредить дисплей.

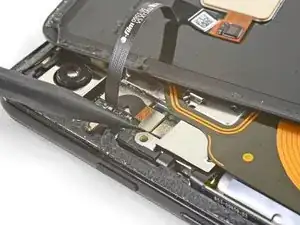

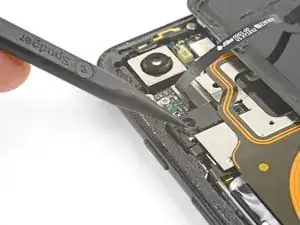

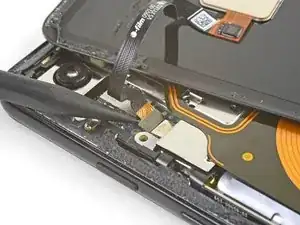

Используйте острый конец лопатки, чтобы сдвинуть кронштейн разъёма датчика отпечатков из-под катушки NFC.

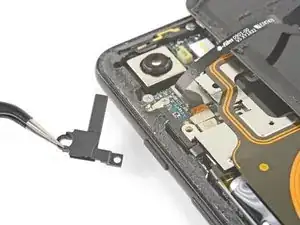

Снимите кронштейн разъёма датчика отпечатков.

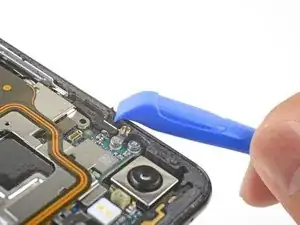

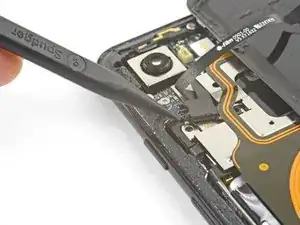

Используйте острый конец лопатки, чтобы поддеть и отсоединить разъём датчика отпечатков от его гнезда.

При отсоединении таких разъёмов будьте осторожны, чтобы не сдвинуть маленькие поверхностно-монтируемые компоненты вокруг гнезда.

Чтобы заново подключить нажимные разъёмы, аккуратно совместите и нажмите одну сторону, пока не защёлкнется, затем повторите для другой стороны. Не нажимайте посередине. Если разъём смещён, контакты могут погнуться, что приведёт к необратимому повреждению.

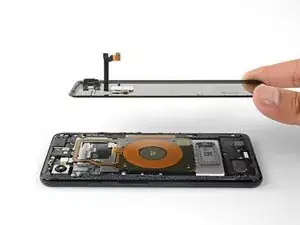

Снимите заднюю крышку.

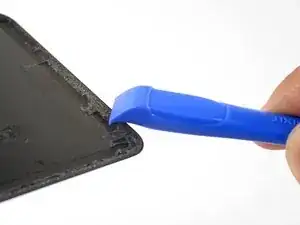

Перед установкой заменяемой задней крышки обязательно удалите все остатки клея с рамки телефона. Используйте инструмент для вскрытия, чтобы соскоблить клей, и изопропиловый спирт высокой концентрации для очистки поверхности.

Если вы повторно используете заднюю крышку, обязательно удалите с неё остатки клея и нанесите новую клейкую ленту для задней крышки.

Если вы устанавливаете заменяемую заднюю крышку, сравните её с оригинальной деталью. Перенесите все оставшиеся элементы (например, рассеиватель вспышки) на заменяемую деталь.

Следуйте этому руководству, чтобы правильно нанести новый клей для задней крышки.

Нагрейте iOpener и приложите его к обратной стороне датчика отпечатков на одну минуту, чтобы размягчить клей, удерживающий его на месте.

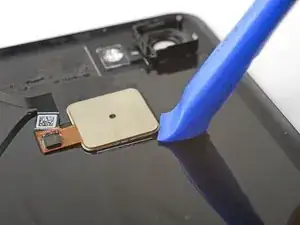

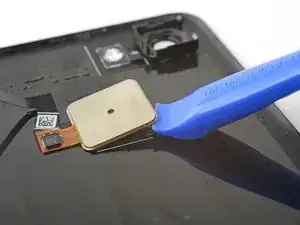

Вставьте край инструмента для вскрытия под выступ датчика отпечатков и подденьте, чтобы ослабить датчик от задней крышки.

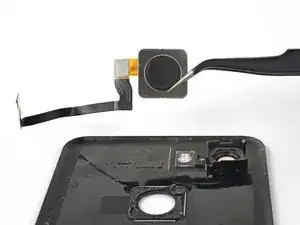

Снимите датчик отпечатков.

Для повторного приклеивания датчика к задней крышке используйте специально вырезанный клей или двустороннюю липкую ленту, например Tesa.
