Замена тыльной камеры Google Pixel 3

Подогрейте iOpener и приложите его к нижней части телефона на одну минуту.

Прикрепите присоску к подогретому нижнему краю задней крышки.

Убедитесь, что вы не перепутали сторону экрана со стороной задней крышки.

Если задняя крышка сильно треснула, покрытие её слоем прозрачной упаковочной ленты может позволить присоске удержаться.

Поднимайте присоску сильной, равномерной силой, чтобы создать зазор.

В зависимости от возраста телефона это может потребовать значительной силы. Если возникают трудности, примените больше тепла и попробуйте снова.

Вставьте медиатор для вскрытия в образовавшийся зазор.

Не используйте металлические инструменты для поддевания — вы можете поцарапать или разбить стеклянную заднюю крышку. Если панель не поддаётся, примените дополнительное тепло, феном или тепловой пушкой.

При вставке медиатора над кнопкой питания будьте осторожны, не вставляйте медиатор слишком глубоко — вы можете повредить кабель датчика отпечатков пальцев.

Разрежьте клей вдоль нижнего края телефона и вокруг правого угла.

Оставьте медиатор в нижнем крае, чтобы клей не запечатался снова.

Подогрейте правый край iOpener и продолжайте разрезать клей медиатором.

Клей может быть очень липким. Вводите медиатор и выводите его пилящими движениями, чтобы помочь при разрезании.

Продолжайте подогревать и разрезать клей по остальному периметру телефона. Оставьте медиатор в каждом крае, чтобы клей не запечатался снова.

При разрезании над кнопкой питания не вставляйте медиатор более чем наполовину, чтобы не повредить кабель датчика отпечатков пальцев.

Когда вы прорежете периметр телефона, аккуратно приподнимите левый край задней крышки.

Не пытайтесь полностью снять заднюю крышку. Она всё ещё прикреплена к телефону кабелем датчика отпечатков пальцев.

Переверните заднюю крышку вдоль её длинной оси и положите так, чтобы кабель датчика отпечатков пальцев не был натянут.

Удалите два винта Phillips длиной 4,1 мм, фиксирующие кронштейн разъёма датчика отпечатков.

На протяжении всего ремонта следите за каждым винтом и убедитесь, что он возвращается на то же место, откуда был снят.

При сборке будьте осторожны, чтобы не перетянуть эти винты, иначе вы можете повредить дисплей.

Используйте острый конец лопатки, чтобы сдвинуть кронштейн разъёма датчика отпечатков из-под катушки NFC.

Снимите кронштейн разъёма датчика отпечатков.

Используйте острый конец лопатки, чтобы поддеть и отключить разъём датчика отпечатков от его сокета.

При отключении таких разъёмов будьте осторожны, чтобы не сместить маленькие поверхностно-монтированные компоненты вокруг сокета.

Чтобы снова присоединить нажимные разъёмы, аккуратно совместите и нажмите на одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте посередине. Если разъём смещён, контакты могут погнуться, что приведёт к необратимому повреждению.

Снимите заднюю крышку.

Перед установкой запасной задней крышки обязательно удалите все остатки клея с рамки телефона. Используйте инструмент для вскрытия, чтобы соскребать, и изопропиловый спирт высокой концентрации для очистки поверхности.

Если вы повторно используете заднюю крышку, обязательно удалите весь клей и нанесите новый клей для задней крышки.

Если вы устанавливаете запасную заднюю крышку, обязательно сравните её с оригинальной деталью. Перенесите любые оставшиеся элементы (например, рассеиватель вспышки) на запасную деталь.

Следуйте этому руководству, чтобы правильно нанести новый клей для задней крышки.

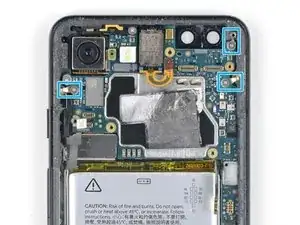

Удалите пять винтов Phillips, фиксирующих катушку беспроводной зарядки:

Два винта 1,9 мм

Два винта 4,2 мм

Один винт 4,3 мм

Поднимите и снимите катушку беспроводной зарядки.

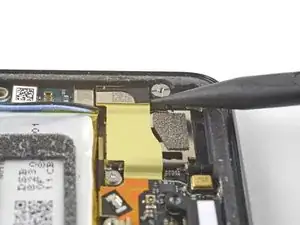

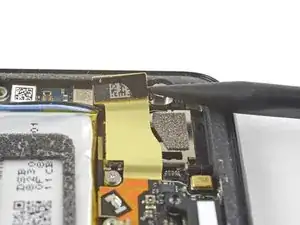

Используйте острый конец лопатки, чтобы поддеть и отключить пресс-контакт батареи от его разъёма у правого края телефона.

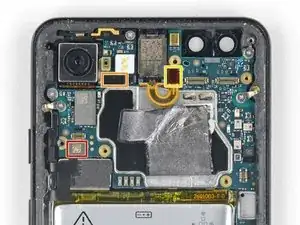

Удалите два винта, фиксирующие кронштейн камеры:

Один винт Phillips 4,1 мм

Один винт-стойка 4 мм

Винты-стойки лучше всего вынимать с помощью бита для стоек. В крайнем случае подойдёт маленькая плоская отвёртка — но будьте особенно осторожны, чтобы она не соскользнула и не повредила окружающие компоненты.

Снимите кронштейн камеры.

Если вы заменяете фронтальные камеры, определите, какую из них необходимо заменить:

Камера нормального обзора

Широкоугольная камера

Если вы выполняете процедуру снятия материнской платы, потребуется снять обе камеры.

Используйте острый конец лопатки, чтобы поддеть и отсоединить разъём камеры(ов), которые вы заменяете.

Камеры удерживаются на месте клеем.

Вставьте острый конец лопатки за край модуля камеры и подденьте, чтобы ослабить его крепление к рамке.

Используйте пинцет с притуплёнными концами, чтобы вынуть камеру(ы).

Если клей, фиксирующий модуль камеры, в хорошем состоянии, его можно использовать повторно. В противном случае замените клей двухсторонней лентой Tesa.

При установке нового модуля камеры убедитесь, что линзы рамки телефона свободны от остатков клея и мусора.

Используйте острый конец лопатки, чтобы поддеть и отключить разъём динамика от его гнезда на материнской плате у правого края телефона.

Будьте осторожны, чтобы не проткнуть аккумулятор лопаткой.

Удалите следующие четыре винта Phillips:

Один винт 1,9 мм

Один винт 4,3 мм

Два винта 4,3 мм с более тонкими стержнями

Удалите крошечную заземляющую скобу из левого отверстия для винта. Следите, чтобы не потерять её.

Скоба устанавливается так, чтобы лицевая кромка была обращена влево от телефона.

Удалите маленькую пластиковую вставку с правой стороны порта USB-C.

Обязательно установите эту вставку обратно перед закручиванием платки дочернего модуля.

Динамик всё ещё удерживается сильной клеевой прокладкой. Перед снятием подденьте его в нескольких местах, чтобы разрушить клеевое соединение.

Вставьте острый конец лопатки под нижний правый угол динамика.

Подденьте, чтобы ослабить динамик от корпуса телефона.

Вставьте острый конец лопатки под верхний левый угол динамика.

Будьте осторожны, чтобы не проткнуть аккумулятор лопаткой.

Подденьте, чтобы ослабить динамик.

Вставьте плоский конец лопатки под верхний край динамика, к левому краю.

Подденьте, чтобы ослабить динамик.

Снимите динамик.

Перед установкой заменяющего динамика проверьте клеевую прокладку.

Если она в хорошем состоянии, её можно использовать повторно. Убедитесь, что прокладка не закрывает отверстие выхода звука.

Если прокладка смещена, удалите её и замените клей заранее вырезанной полоской или лентой Tesa.

Используйте острый конец лопатки, чтобы поддеть и отключить разъём блока зарядки от его гнезда на материнской плате, у правого края телефона.

Используйте плоский конец лопатки, чтобы аккуратно отлепить чёрную ленту, держущую шлейф дисплея на месте, у правого края телефона.

Не используйте металлические инструменты для поддевания — вы можете повредить шлейф.

Используйте лопатку, чтобы поддеть и отключить следующие семь пресс-контактов от их гнёзд на материнской плате:

Разъём кнопок управления

Разъём верхнего микрофона

Разъём слухового динамика

Разъём левого датчика сжатия

Разъём экрана

Разъём правого датчика сжатия

Разъём лотка SIM

Используйте плоскость лопатки, чтобы аккуратно отогнуть шлейф слухового динамика вверх, чтобы он не мешал материнской плате.

Некоторые из этих винтов фиксируют очень маленькие заземляющие прищепки. Будьте осторожны, чтобы не потерять эти прищепки при снятии винтов.

Удалите шесть винтов, закрепляющих материнскую плату:

Один винт Phillips 4,2 мм

Три винта Phillips 1,9 мм

Один винт Phillips 4,3 мм

Один стоечный винт 3,83 мм

Стоечные винты лучше всего выкручивать битой для стоек. В крайнем случае можно использовать маленькую плоскую отвертку — но действуйте особенно аккуратно, чтобы она не соскользнула и не повредила соседние компоненты.

Снимите и сохраните три маленькие металлические заземляющие прищепки.

Осторожно снимите антенное крепление с верхнего левого края телефона.

Для повторной установки маленьких металлических заземляющих прищепок:

Расположите прищепки так, чтобы серебристая сторона была направлена вверх.

Каплевидные прищепки должны быть направлены острием к краю телефона.

Прищепка с двумя отверстиями опускается вниз в сторону отверстия для винта в верхней правой части рамки.

Вставьте остриё лопатки рядом с верхним левым углом материнской платы, прямо под тыльной камерой.

Осторожно подденьте, чтобы ослабить материнскую плату, отогнув все гибкие кабели в сторону, чтобы обеспечить движение.

Если материнская плата кажется плотно закреплённой, проверьте наличие ещё подключённых гибких кабелей или винтов.

Подведите лопаткой под верхний край материнской платы и осторожно подденьте, чтобы ослабить плату.

Гибкий кабель динамика слухового динамика плотно прилегает к материнской плате. Действуйте медленно и аккуратно направляйте плату вокруг гибкого кабеля.

Поднимите левый край материнской платы и осторожно поверните вверх в сторону правой части. Аккуратно отведите любые защёлкивающиеся коннекторы, мешающие плате.

Не пытайтесь полностью извлечь материнскую плату. Она всё ещё прикреплена к корпусу с помощью некоторых антенных кабелей.

При повторной установке материнской платы будьте внимательны, чтобы не зажать под ней какие-либо коннекторы гибких кабелей.

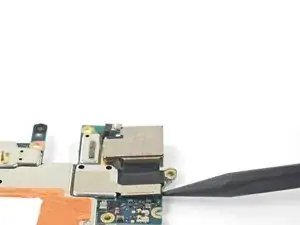

Используйте остриё лопатки, чтобы поддеть и отсоединить разъём тыльной камеры от его гнезда на материнской плате.

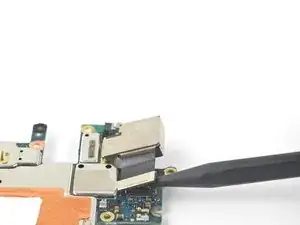

Отсоедините модуль камеры от материнской платы, отдирая клей по ходу.

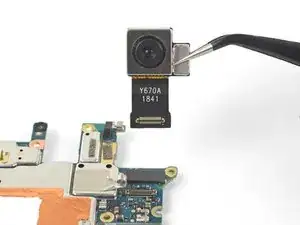

Снимите тыльную камеру.
