Замена сборки дисплея Google Pixel 3

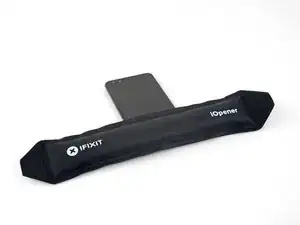

Нагрейте iOpener и приложите его к нижней части телефона на одну минуту.

Прикрепите присоску к нагретому нижнему краю задней крышки.

Убедитесь, что вы не перепутали сторону экрана со стороной задней крышки.

Если задняя крышка сильно треснута, покрытие её слоем прозрачной упаковочной ленты может позволить присоске прикрепиться.

Поднимайте присоску сильной, равномерной силой, чтобы создать зазор.

В зависимости от возраста телефона это может потребовать значительных усилий. Если возникают сложности — подогрейте и попробуйте снова.

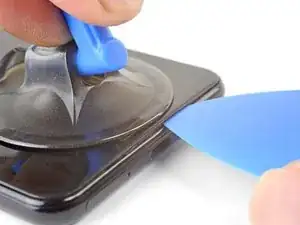

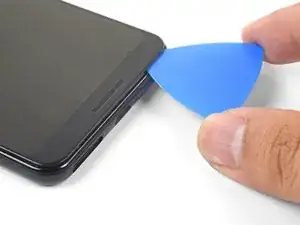

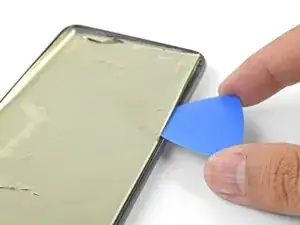

Вставьте лезвие для вскрытия в образовавшийся зазор.

Не используйте металлические инструменты для поддевания, иначе вы поцарапаете или разбьете стеклянную заднюю крышку. Если панель не поддается, примените больше тепла феном или тепловой пушкой.

При вставке лезвия над кнопкой питания будьте осторожны, чтобы не вставить лезвие слишком глубоко — вы можете повредить кабель сканера отпечатка пальца.

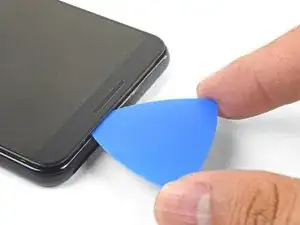

Разрежьте клей по нижнему краю телефона и вокруг правого угла.

Оставьте лезвие в нижнем крае, чтобы клей не склеился повторно.

Нагрейте правый край iOpener и продолжайте разрезать клей с помощью лезвия для вскрытия.

Клей может быть очень липким. Впихивайте лезвие и вынимайте его пилящими движениями, чтобы легче его разрезать.

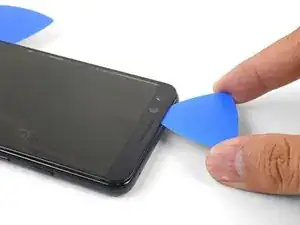

Продолжайте нагревать и разрезать клей по периметру телефона. Оставьте лезвие в каждом крае, чтобы клей не склеился повторно.

При разрезании над кнопкой питания не вставляйте лезвие глубже половины, чтобы не повредить кабель сканера отпечатка пальца.

После того как вы разрежете клей по периметру телефона, осторожно приподнимите левый край задней крышки.

Не пытайтесь снять заднюю крышку. Она всё ещё прикреплена к телефону кабелем сканера отпечатка пальца.

Переверните заднюю крышку вдоль её длинной оси и положите так, чтобы кабель сканера отпечатка пальца не натягивался.

Удалите два винта Phillips длиной 4.1 мм, удерживающие кронштейн разъёма сканера отпечатка пальца.

В течение всего ремонта отслеживайте каждый винт и убедитесь, что он возвращается точно на своё место.

При сборке не затягивайте эти винты слишком сильно, иначе вы можете повредить дисплей.

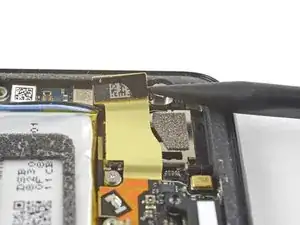

Используйте остриё лопатки, чтобы сдвинуть кронштейн разъёма сканера отпечатка пальца из‑под катушки NFC.

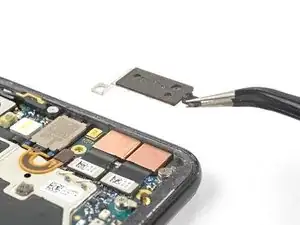

Удалите кронштейн разъёма сканера отпечатка пальца.

Используйте остриё лопатки, чтобы поддеть и отсоединить разъём сканера отпечатка пальца от его гнезда.

При отсоединении подобных разъёмов будьте осторожны, чтобы не сдвинуть мелкие поверхностно‑монтируемые компоненты вокруг гнезда.

Чтобы повторно подключить нажимные разъёмы, аккуратно совместите и надавите с одной стороны до щелчка, затем повторите с другой стороны. Не нажимайте посередине. При неправильном совмещении контакты могут погнуться и получат необратимое повреждение.

Снимите заднюю крышку.

Перед установкой запасной задней крышки обязательно удалите все остатки клея с рамки телефона. Используйте инструмент для вскрытия, чтобы соскрести, и изопропиловый спирт высокой концентрации для очистки поверхности.

Если вы повторно используете заднюю крышку, обязательно очистите её от клея и нанесите новый клей для задней крышки.

Если вы устанавливаете замену задней крышки, сравните её с оригинальной деталью. Перенесите все оставшиеся детали (например, рассеиватель вспышки) на заменяемую деталь.

Следуйте этому руководству, чтобы правильно нанести новый клей для задней крышки.

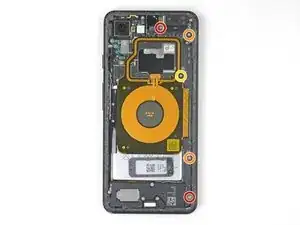

Удалите пять винтов Phillips, удерживающих катушку беспроводной зарядки:

Два винта 1.9 мм

Два винта 4.2 мм

Один винт 4.3 мм

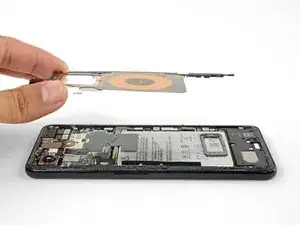

Поднимите и снимите катушку беспроводной зарядки.

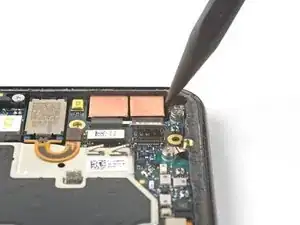

Используйте острый конец лопатки, чтобы приподнять и отключить пресс-коннектор батареи от его разъёма возле правого края телефона.

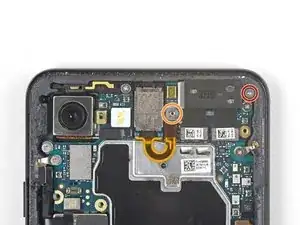

Удалите два винта, фиксирующие кронштейн камеры:

Один винт Phillips 4,1 мм

Один винт-стойка 4 мм

Винты-стойки лучше всего выкручивать битой для стоек. В крайнем случае подойдёт маленькая плоская отвёртка — но будьте особенно осторожны, чтобы она не соскользнула и не повредила окружающие компоненты.

Снимите кронштейн камеры.

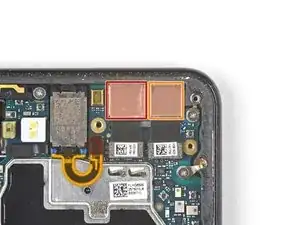

Если вы заменяете фронтальные камеры, определите, какую из них необходимо заменить:

Камера обычного обзора

Широкоугольная камера

Если вы выполняете процедуру снятия материнской платы, потребуется удалить обе камеры.

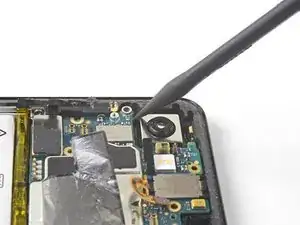

Используйте острый конец лопатки, чтобы приподнять и отключить разъём(ы) камеры(ов), которую(ые) вы заменяете.

Камеры удерживаются на месте клеем.

Вставьте острие лопатки за край модуля камеры и подденьте, чтобы ослабить его от рамки.

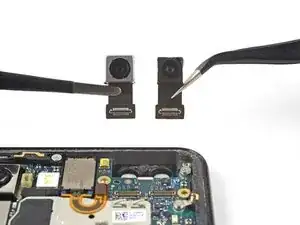

Используйте пинцет с тупыми наконечниками, чтобы удалить камеру(ы).

Если клей, удерживающий модуль камеры, в хорошем состоянии, его можно использовать повторно. В противном случае замените клей двусторонней лентой Tesa.

При установке заменяемого модуля камеры убедитесь, что линзы в рамке телефона очищены от остатков клея и мусора.

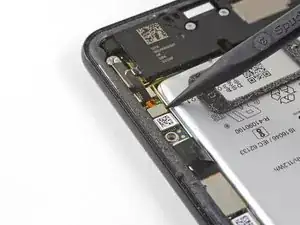

Используйте острый конец лопатки, чтобы приподнять и отключить разъём громкоговорителя от его гнезда на материнской плате возле правого края телефона.

Будьте осторожны, чтобы не проколоть батарею лопаткой.

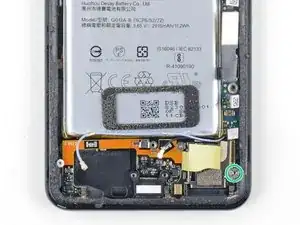

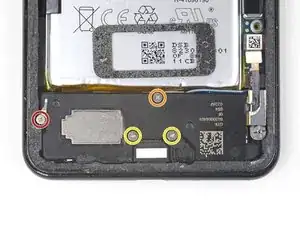

Удалите следующие четыре винта Phillips:

Один винт 1,9 мм

Один винт 4,3 мм

Два винта 4,3 мм с более тонкими стержнями

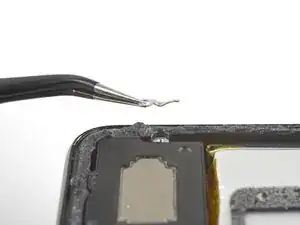

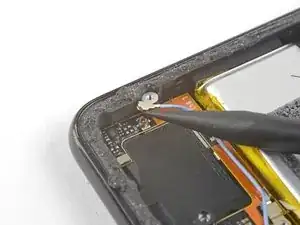

Удалите маленький заземляющий зажим из левого отверстия для винта. Будьте осторожны, чтобы не потерять его.

Заземляющий зажим устанавливается так, чтобы профилированный край был обращён к левой стороне телефона.

Удалите маленькую пластиковую вставку с правой стороны порта USB-C.

Обязательно установите эту вставку обратно перед тем, как закрутить плату дочерней платы.

Громкоговоритель всё ещё удерживается сильной клеевой прокладкой. Перед попыткой снять его подденьте в нескольких местах, чтобы разорвать клеевое соединение.

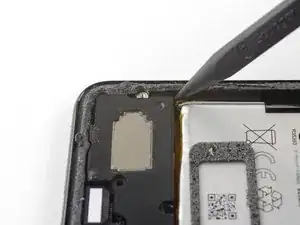

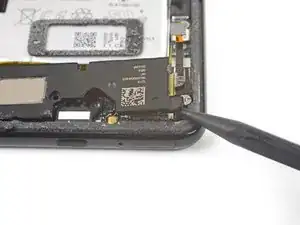

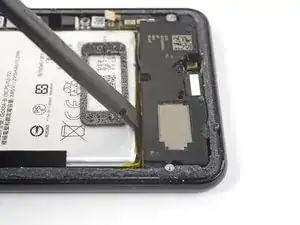

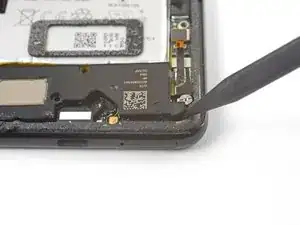

Вставьте острый конец лопатки под нижний правый угол громкоговорителя.

Подденьте, чтобы ослабить громкоговоритель от телефона.

Вставьте острый конец лопатки под верхний левый угол громкоговорителя.

Будьте осторожны, чтобы не проколоть батарею лопаткой.

Подденьте, чтобы ослабить громкоговоритель.

Вставьте плоский конец лопатки под верхний край громкоговорителя, ближе к левому краю.

Подденьте, чтобы ослабить громкоговоритель.

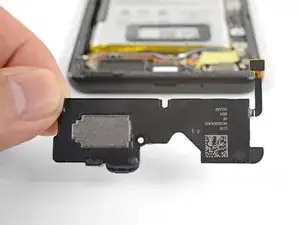

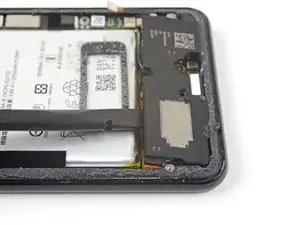

Снимите громкоговоритель.

Перед установкой заменяемого громкоговорителя проверьте клеевую прокладку.

Если она в хорошем состоянии, её можно использовать повторно. Убедитесь, что прокладка не закрывает выходное отверстие.

Если прокладка сместилась, удалите её и замените клей предварительно вырезанной полоской или лентой Tesa.

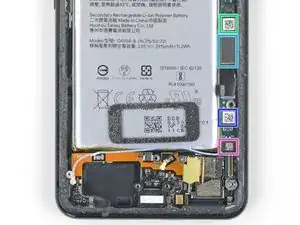

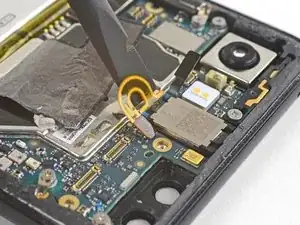

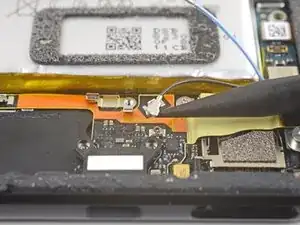

Используйте острый конец лопатки, чтобы приподнять и отключить синий антенный кабель от его разъёма на блоке зарядки.

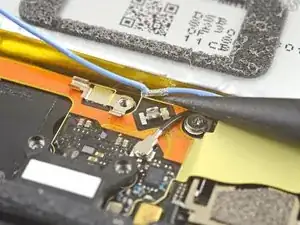

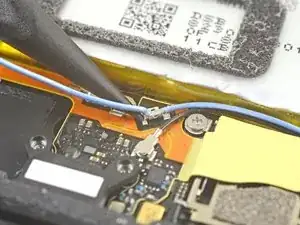

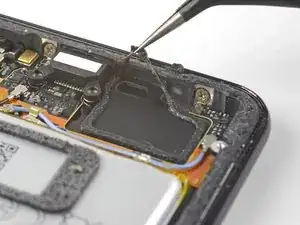

Используйте острый конец лопатки, чтобы аккуратно приподнять и освободить синий антенный кабель из его зажимов заземления.

Кабель хрупкий и может легко сломаться. Если кажется, что провод крепко зажат, слегка приоткройте зажим остриём лопатки, затем попробуйте снова.

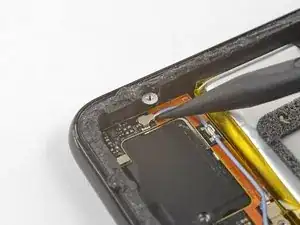

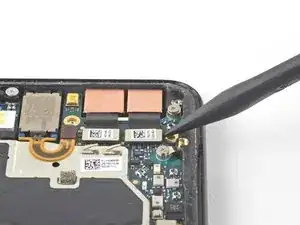

Используйте острый конец лопатки, чтобы приподнять и отключить чёрный антенный кабель от его разъёма рядом с портом USB-C.

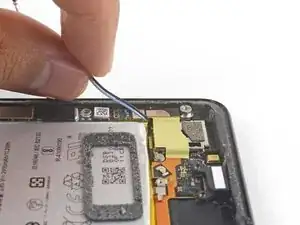

Осторожно проложите оба антенных кабеля и отведите их от блока зарядки.

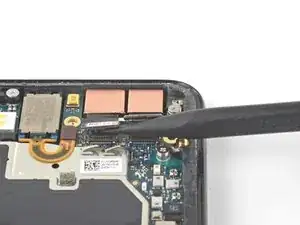

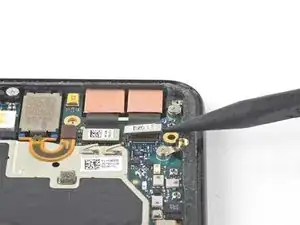

Используйте острый конец лопатки, чтобы приподнять и отключить разъём блока зарядки от его гнезда на материнской плате, возле правого края телефона.

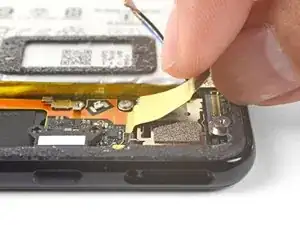

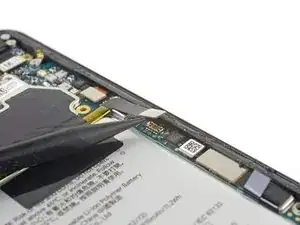

Осторожно отклейте гибкий кабель с верхней части держателя SIM-карты.

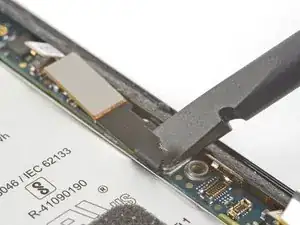

Используйте плоский конец лопатки, чтобы осторожно приподнять чёрную ленту, удерживающую шлейф дисплея на месте, возле правого края телефона.

Не используйте металлические инструменты для поддевания — вы можете повредить шлейф.

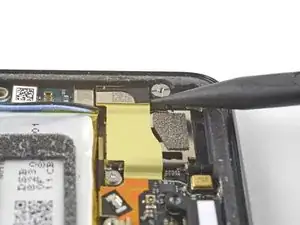

Используйте плоский конец лопатки, чтобы приподнять и отключить разъём дисплея от материнской платы.

При использовании лопатки рядом с аккумулятором будьте очень осторожны, чтобы не проколоть аккумулятор.

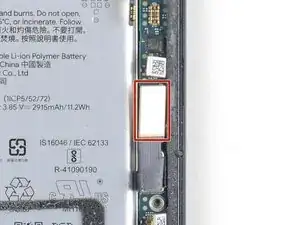

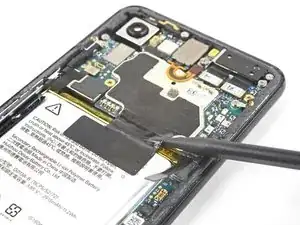

Вставьте острый конец лопатки в щель под чёрной лентой, которая перекрывает аккумулятор и материнскую плату.

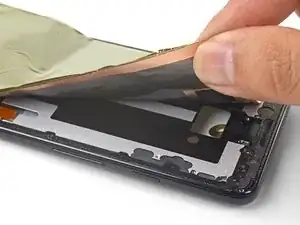

Проведите лопаткой вдоль щели, чтобы отодрать ленту со стороны аккумулятора.

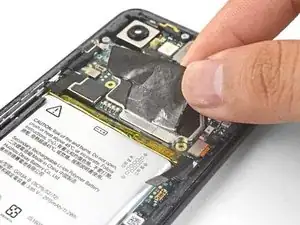

Осторожно снимите ленту с аккумулятора и отложите её в сторону.

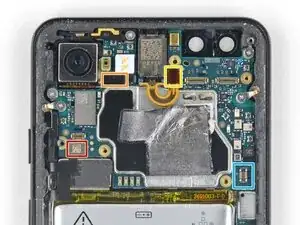

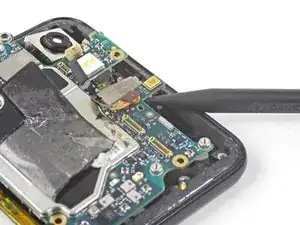

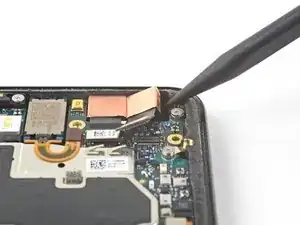

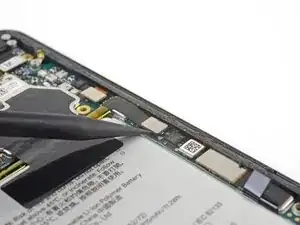

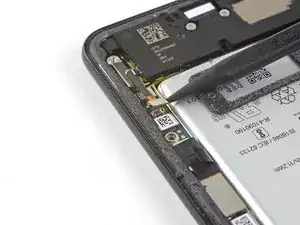

Используйте лопатку, чтобы приподнять и отключить следующие семь защёлкивающихся разъёмов от их гнёзд на материнской плате:

Разъём внешних кнопок

Разъём верхнего микрофона

Разъём разговорного динамика

Разъём левого сенсора сжатия

Разъёмы сенсорного экрана (на первой фотографии) и OLED-дисплея (на второй фотографии)

Разъём правого сенсора сжатия

Разъём лотка SIM

Используйте плоскую часть лопатки, чтобы аккуратно приподнять и отогнуть шлейф разговорного динамика вверх, убрав его с материнской платы.

Некоторые из этих винтов удерживают очень маленькие заземляющие пластинки. Будьте осторожны, чтобы не потерять эти пластинки при отворачивании винтов.

Снимите шесть винтов, фиксирующих материнскую плату:

Один винт Phillips 4,2 мм

Три винта Phillips 1,9 мм

Один винт Phillips 4,3 мм

Один винт-стояк 3,83 мм

Винты-стояки лучше всего откручивать битой для стояков. В крайнем случае подойдёт маленькая шлицевая отвёртка — действуйте очень осторожно, чтобы она не соскользнула и не повредила соседние компоненты.

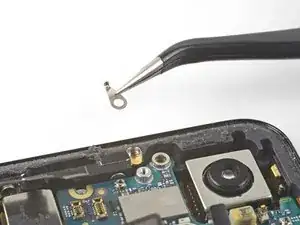

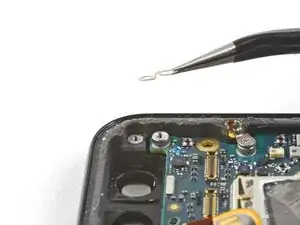

Снимите и сохраните три маленькие металлические заземляющие пластинки.

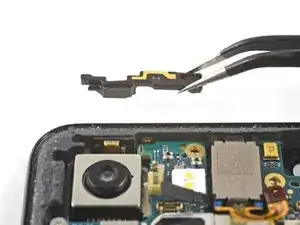

Осторожно снимите антенную скобу с верхнего левого края телефона.

Для повторной установки маленьких металлических заземляющих пластинок:

Ориентируйте пластинки так, чтобы серебристая сторона была направлена вверх.

Каплевидные пластинки должны быть ориентированы остриём к краю телефона.

Пластинка с двойным отверстием опускается вниз в сторону отверстия для верхнего правого винта корпуса.

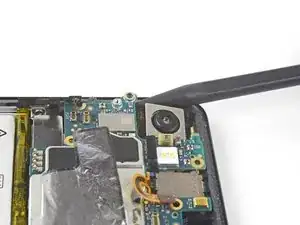

Вставьте острый конец лопатки рядом с верхним левым углом материнской платы, прямо под тыльной камерой.

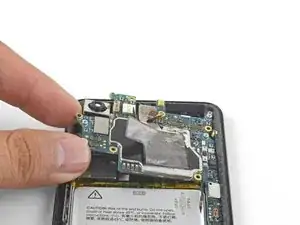

Осторожно подденьте, чтобы ослабить материнскую плату, отгибая все шлейфы в сторону для облегчения перемещения.

Если материнская плата кажется плотно закреплённой, проверьте, не осталось ли подключённых шлейфов или винтов.

Вставьте лопатку под верхний край материнской платы и осторожно приподнимите, чтобы ослабить плату.

Шлейф разговорного динамика будет плотно прижат к материнской плате. Действуйте медленно и аккуратно проводите плату вокруг шлейфа.

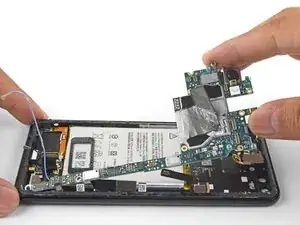

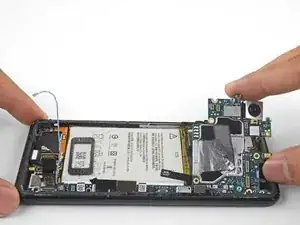

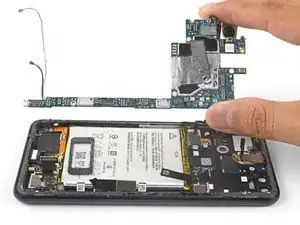

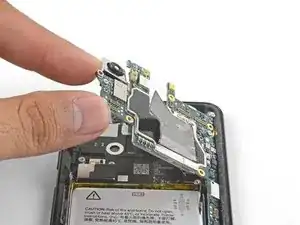

Поднимите левый край материнской платы и осторожно откиньте её вверх к правой стороне. Аккуратно отведите в сторону любые защёлкивающиеся разъёмы, зацепившиеся за плату.

Осторожно отведите верхний конец материнской платы от рамки.

Снимите материнскую плату.

При повторной установке материнской платы убедитесь, что под ней не зажаты шлейфы или разъёмы.

Возможно, будет трудно расположить материнскую плату вокруг шлейфа разговорного динамика. Можно аккуратно приподнять разговорный динамик, установить плату, затем снова установить разговорный динамик.

Приложите нагретый iOpener к нижнему краю экрана на минуту.

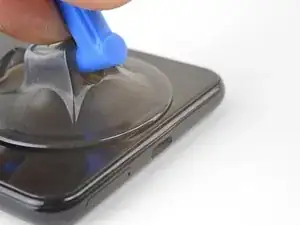

Поместите присоску около нижнего края экрана, рядом с разъёмом USB-C.

Поднимайте присоску с сильной, устойчивой тягой, чтобы создать зазор.

В зависимости от возраста телефона это может потребовать значительного усилия. Если возникают трудности, примените больше тепла и попробуйте снова.

Также можно нагреть и приподнять длинный край телефона, чтобы получить доступ.

Вставьте инструмент для открывания (пластину) в образовавшийся зазор.

Проводите пластину вдоль рамки, чтобы разрезать клей.

Продолжайте прогревать края iOpener и разрезать клей пластиной, пока не пройдёте по всей окружности и клей полностью не будет разрезан.

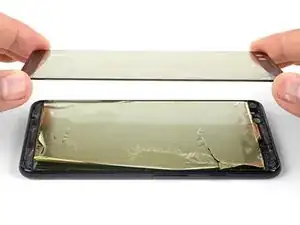

Приподнимите и снимите переднее стекло с телефона.

Оставшаяся часть экрана приклеена к корпусу телефона крупным фрагментом клея.

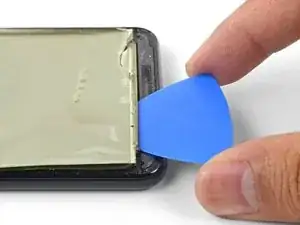

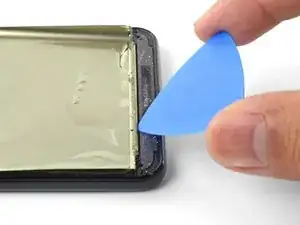

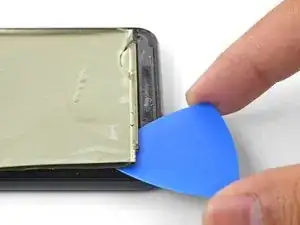

Вставьте медиатор в зазор между рамой телефона и нижним краем остатка экрана.

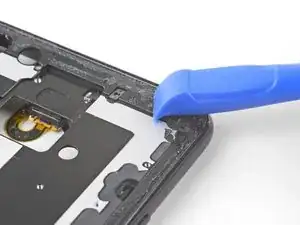

Подденьте вдоль кромки, чтобы ослабить экран от рамы.

Если возникают трудности, приложите нагретый iOpener к экрану, чтобы помочь размягчить клей.

Продолжайте нагревать и разрезать вдоль кромки экрана, пока не освободите достаточно материала, чтобы захватить его пальцами.

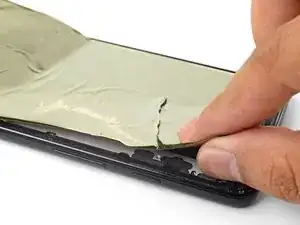

Схватите кромку пальцами и медленно оттяните остатки экрана от рамки телефона.

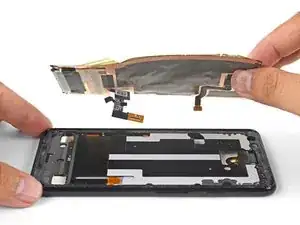

Выведите кабель экрана и кабель дигитайзера через их вырезы, затем снимите дисплей.

Для установки заменяемого модуля дисплея:

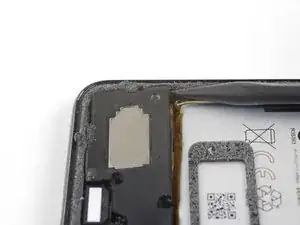

Удалите все остатки клея с рамки телефона. Оставшийся клей может оказывать неравномерное давление на новый экран и потенциально повредить его.

Нанесите заранее вырезанный клей или двустороннюю ленту по периметру рамки телефона.

Снимите все пластиковые защитные пленки с задней стороны нового экрана, чтобы обнажить клей.

Аккуратно протяните кабель экрана и кабель дигитайзера через вырезы в рамке телефона.

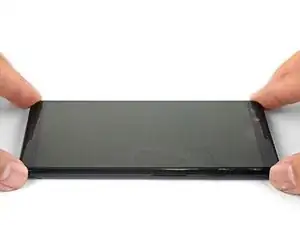

Уложите экран на рамку и положите сверху несколько книг на час, чтобы клей экрана лучше приклеился к рамке.

Во время запуска после сборки экран пройдет процедуру калибровки. Не прикасайтесь к экрану в этот процесс, так как это может привести к неправильной калибровке сенсора и возникновению проблем с сенсорной работой.
