Замена аккумулятора Google Pixel 7a

Дайте аккумулятору разрядиться ниже 25% перед началом ремонта. Заряженный литий-ионный аккумулятор представляет собой потенциальную опасность.

Отключите все кабели от телефона и полностью выключите его питание.

Приложите нагретый iOpener к нижнему краю задней крышки на три минуты.

В качестве альтернативы вы можете использовать фен, тепловую пушку или плиту для нагрева задней крышки.

Нагревайте телефон только до того момента, когда он станет едва тёплым на ощупь. Чрезмерный нагрев может повредить экран, заднюю крышку или аккумулятор.

Следующие три шага показывают Anti-Clamp — инструмент, который мы разработали, чтобы облегчить процедуру открытия. Если вы не используете Anti-Clamp, пропустите три шага вниз для альтернативного метода.

Для полного руководства по использованию Anti-Clamp посмотрите это руководство.

Оттяните синюю ручку назад, чтобы разблокировать рычаги Anti-Clamp.

Наденьте рычаги на нижний край телефона, разместив одну присоску на задней крышке и одну на экране.

Сожмите присоски вместе, чтобы создать вакуум.

Потяните синюю ручку вперед, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на один полный оборот (360 градусов), или до тех пор, пока присоски не начнут растягиваться.

По мере растяжения присосок следите, чтобы они оставались выровненными друг с другом. Если они продолжают соскальзывать, снимите Anti-Clamp и приклейте ленту, чтобы присоски держались.

Хотя тепло от iOpener обычно достаточно, чтобы отделить заднюю крышку, оно может остыть, пока вы устанавливаете Anti-Clamp. Снова нагрейте заднюю крышку, если вам нужно больше времени на установку.

Положите под телефон предмет так, чтобы он лежал ровно между рычагами Anti-Clamp.

Подождите одну минуту, или пока клей не начнёт отделяться, чтобы образовалась щель вдоль нижнего края телефона.

Вставьте лезвие для вскрытия (opening pick) в щель между задней крышкой и рамкой.

Если клей не отделяется, поверните ручку по часовой стрелке ещё на и подождите ещё минуту. При необходимости добавьте тепла с помощью фена или тепловой пушки, если задняя крышка остыла.

Снимите присоски с телефона за вытяжные ярлычки и отложите Anti-Clamp в сторону.

Если вы уже вставили лезвие для вскрытия с помощью Anti-Clamp, пропустите этот шаг.

Прикрепите присоску к центру нижнего края задней крышки.

Сильным, равномерным усилием потяните вверх за присоску, пока не образуется щель между задней крышкой и рамкой.

Вставьте кончик лезвия для вскрытия в щель.

Снимите присоску.

Задняя крышка закреплена с помощью клея по периметру рамки и около камер. Используйте это изображение как ориентир при разрезании клея.

Наклоните лезвие для вскрытия вверх так, чтобы кончик был направлен от рамки.

Далее держите все лезвия для вскрытия поднятыми вверх при разрезании, пока задняя крышка полностью не снимется.

Просуньте лезвие в нижний левый угол задней крышки.

Оставьте это лезвие на месте, чтобы клей не слипся обратно.

Вставьте второе лезвие в нижний левый угол.

Сдвиньте новое лезвие к нижнему правому углу задней крышки, чтобы отделить клей по нижнему краю.

Оставьте это лезвие на месте, чтобы клей не слипся обратно.

Приложите нагретый iOpener к правому краю задней крышки на две минуты.

В качестве альтернативы вы можете использовать фен, тепловую пушку или плиту для нагрева задней крышки. Помните, что не следует перегревать телефон.

Не вставляйте медиатор глубже, чем 5 мм вдоль правого края, чтобы не повредить катушку беспроводной зарядки.

Для наглядной оценки можно отмерить 5 мм от наконечника и обозначить медиатор перманентным маркером.

Вставьте третий медиатор в нижний правый угол задней крышки.

Сдвиньте медиатор вверх вдоль правого края задней крышки, чтобы разъединить клей. Остановитесь, когда дойдёте до планки камеры.

Оставьте этот медиатор на месте, чтобы клей не слипся снова.

Приложите разогретый iOpener к левому краю задней крышки на две минуты.

В качестве альтернативы можно использовать фен, тепловую пушку или тёплую плиту для нагрева задней крышки. Не перегревайте телефон.

Не вставляйте медиатор глубже, чем 3 мм вдоль левого края, чтобы не повредить катушку беспроводной зарядки и вспененную прокладку задней крышки.

Для наглядной оценки можно отмерить 3 мм от наконечника и обозначить медиатор перманентным маркером.

Вставьте четвёртый медиатор в нижний левый угол задней крышки.

Сдвиньте медиатор вверх вдоль левого края задней крышки, чтобы разъединить клей. Остановитесь, когда дойдёте до планки камеры.

Оставьте этот медиатор на месте, чтобы клей не слипся снова.

Приложите разогретый iOpener к верхнему краю задней крышки на две минуты.

В качестве альтернативы можно использовать фен, тепловую пушку или тёплую плиту для нагрева задней крышки. Не перегревайте телефон.

По корпусу антенны идёт толстая полоска клея.

Вставьте пятый медиатор в верхний левый угол задней крышки на глубину от 8 мм до 10 мм, или примерно чуть более половины расстояния между наконечником медиатора и логотипом iFixit.

Если не удаётся вставить медиатор, начните с небольшой щели возле планки камеры, образованной предыдущим медиатором.

Сдвиньте медиатор наполовину поперёк верхнего края, чтобы разъединить клей крепления антенны. Остановитесь на половине верхнего края.

Вытащите медиатор до глубины 3 мм.

Сдвиньте медиатор в верхний правый угол, чтобы рассечь оставшийся клей по верхнему краю.

Не вставляйте медиатор глубже 3 мм, чтобы не повредить графитную ленту корпуса антенны.

Не забывайте наклонять медиаторы вверх и от рамы на этом этапе.

Поверните медиатор на верхнем крае так, чтобы его плоская кромка оказалась под задней крышкой.

Поверните медиаторы по обе стороны от планки камеры так, чтобы их плоские кромки оказались под планкой камеры.

Под планкой камеры находится длинная полоска клея, фиксирующая заднюю крышку.

Используйте медиаторы под планкой камеры, чтобы поддеть верхний край задней крышки от рамки.

Поддёргивайте взад‑вперёд, пока планка камеры не ослабнет.

Осторожно, не гните заднюю крышку. Поднимайте только столько, чтобы ослабить клей возле планки камеры. Если клей упорно держится, покрутите заднюю крышку из стороны в сторону, чтобы дополнительно ослабить клей.

Проведите медиаторами от планки камеры вниз по длинным краям задней крышки, чтобы разъединить любой клей, который мог снова схватиться.

Снимите заднюю крышку.

При сборке:

Сейчас хорошее время включить телефон и проверить его работу прежде чем снова герметизировать. Включите питание и убедитесь, что всё работает. Затем выключите телефон перед продолжением сборки.

Следуйте этому руководству, чтобы нанести новый клей и установить заднюю крышку.

Приложите разогретый iOpener к модулю вспышки на одну минуту, чтобы размягчить клей, крепящий его к крышке платы логики.

В качестве альтернативы можно использовать фен или тепловую пушку для разогрева вспышки.

Нагревайте вспышку только до тёплого состояния. Батарея и окружающие компоненты чувствительны к теплу.

Осторожно, чтобы не поскользнуться и не порвать кабель вспышки — он очень хрупкий.

Просуньте медиатор под правый край вспышки, чтобы разъединить клей, фиксирующий её к крышке.

Если медная лента оторвалась вместе со вспышкой, удалите чёрные кусочки вспененного клея с крышки платы логики пинцетом или пальцами.

Будьте осторожны, чтобы не повредить аккумулятор инструментом на этом этапе.

Приложите нагретый iOpener к нижней стороне вспышки на одну минуту.

Держите шейку кабеля вспышки неподвижно и используйте пинцет, чтобы отслоить и снять медную ленту с блока вспышки.

Если медная лента осталась на крышке платы логики и у вас есть замена, снимите старую ленту сейчас.

Хотя в Pixel 7a используются винты Torx Plus, стандартные биты Torx могут также подойти. Если в вашем наборе были стандартные биты Torx, используйте биту T2 для удаления винтов 1IP Torx Plus и биту T3 Torx для удаления винтов 3IP Torx Plus. Обязательно прикладывайте постоянное вниз направленное усилие, чтобы избежать срыва шлица.

Используйте отвертку 3IP Torx Plus, чтобы удалить тринадцать винтов длиной 4,3 мм, закрепляющих крышку платы логики.

Используйте отвертку 1IP Torx Plus, чтобы удалить винт длиной 1,5 мм, закрепляющий правый край крышки.

Вставьте медиатор между нижним правым углом крышки платы логики и рамкой.

Подденьте, чтобы освободить защёлку, фиксирующую крышку.

Медленно приподнимите верхний край крышки платы логики и проденьте блок вспышки через вырез.

При сборке проденьте вспышку через вырез по мере опускания платы логики на место.

Снимите узел беспроводной зарядки.

Используйте отвертку 1IP Torx Plus, чтобы удалить винт длиной 1,5 мм, фиксирующий крышку разъёма.

Используйте пинцет или пальцы, чтобы снять крышку.

При сборке поместите верхний левый угол крышки под крючок на плате логики перед установкой её винта.

Модель Verizon (G0DZQ) Google Pixel 7a имеет дополнительный кабель и разъём для антенны 5G mmWave. Если не указано иное, остальная часть инструкции одинакова для обоих типов телефонов.

Вставьте плоский конец лопатки под верхний край пресс‑разъёма аккумулятора.

Подденьте вертикально вверх, чтобы отсоединить пресс‑разъём аккумулятора.

Чтобы повторно подключить пресс‑разъём, совместите его с гнездом и аккуратно нажмите с одной стороны до щелчка, затем нажмите с другой стороны. Может потребоваться несколько попыток для выравнивания разъёма.

Модели Verizon: Используйте острый кончик лопатки, чтобы поддеть и отсоединить пресс‑разъём 5G mmWave.

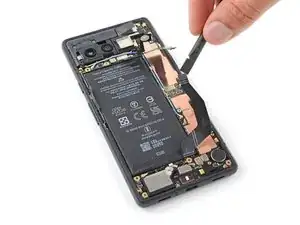

Отодвиньте кабель аккумулятора вниз телефона, чтобы он не мешал аккумулятору.

Модели Verizon: Отодвиньте кабель 5G mmWave вверх телефона.

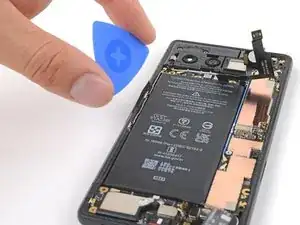

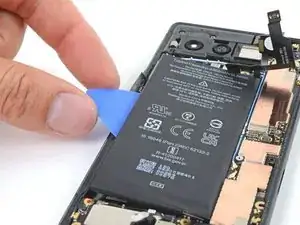

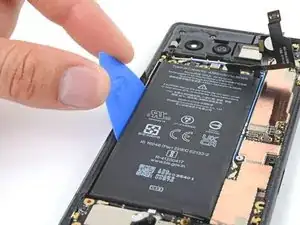

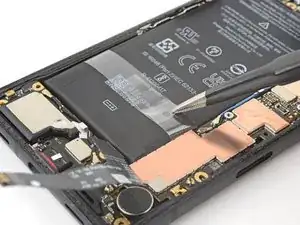

Отделите с обеих сторон защитную плёнку аккумулятора от батареи.

Если вы используете инструмент, будьте осторожны, чтобы не проколоть аккумулятор.

Две полоски клея фиксируют верхнюю половину аккумулятора. Кожух аккумулятора находится прямо под этими полосками.

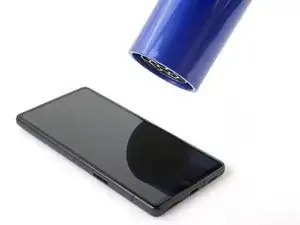

Переверните телефон и используйте фен, тепловую пушку или тэн, чтобы равномерно нагреть экран, пока весь корпус не станет тёплым на ощупь.

Не перегревайте экран — он чувствителен к теплу. Не направляйте нагрев на одно место.

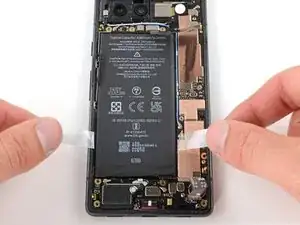

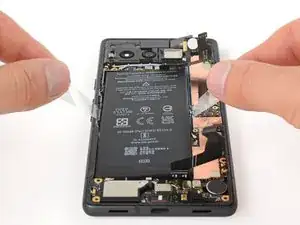

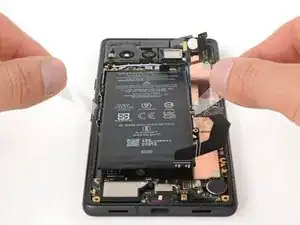

Плотно возьмите обе стороны кожуха аккумулятора. Держите их под небольшим углом, но достаточно высоко, чтобы они не зацепились за компоненты платы логики или рамку.

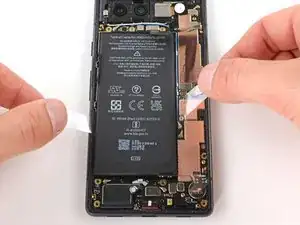

Сдвигайте каждый конец кожуха к верхней части аккумулятора пилящими движениями, чтобы прорезать нижнюю часть клеевого слоя.

Может понадобиться много возвратно-поступательных пилящих движений, прежде чем клей ослабнет. Если кожух порвётся, перейдите на два шага ниже для альтернативного метода.

Прекратите пилящие движения, когда кожух дойдёт до середины аккумулятора.

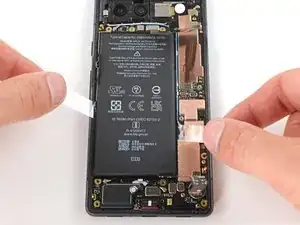

Сильно потяните вверх за каждый конец кожуха аккумулятора в течение одной минуты, чтобы клей постепенно ослаб.

Если аккумулятор всё ещё удерживается, примените больше нагрева или перейдите к следующему шагу для альтернативного метода.

Если вы не смогли снять аккумулятор с помощью кожуха, выполните следующие три шага для альтернативного метода.

Наполните пипетку или шприц высококонцентрированным изопропиловым спиртом (свыше 90%).

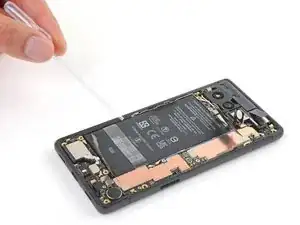

Нанесите несколько капель изопропилового спирта между левым краем аккумулятора и рамкой.

Подождите одну минуту, чтобы клей размягчился.

Сдвиньте язычок боковой кнопки влево, от батареи.

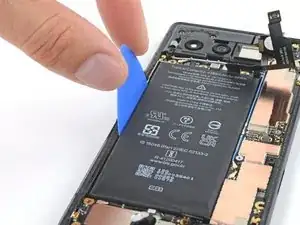

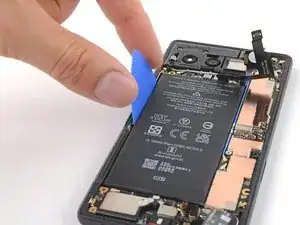

Вставьте плоский конец лопатки для вскрытия между левым краем батареи и рамой.

Будьте осторожны, чтобы не деформировать и не проколоть батарею — повреждённая батарея представляет опасность.

Резко отогните лопатку от батареи. Поддерживайте постоянное давление на лопатку в течение одной минуты.

Как только клей начнёт отделяться, заглубите лопатку под батарею и продолжайте поддевать её вверх.

Если спустя минуту клей не ослабел, нанесите ещё несколько капель изопропилового спирта и повторите попытку.

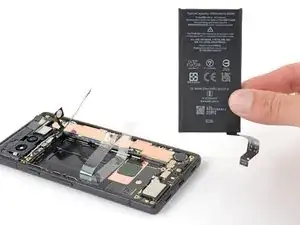

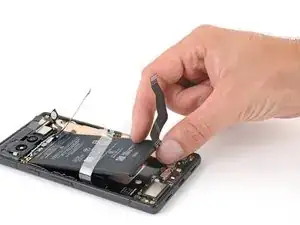

Удалите батарею.

Следующие три шага показывают, как нанести новый клей и установить новую батарею.

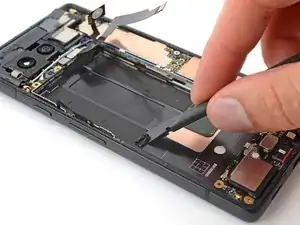

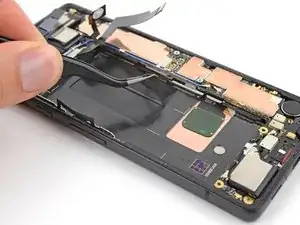

Используйте плоский конец пластиковой лопатки, чтобы сгрести край старого клея в комок, достаточный для захвата пинцетом.

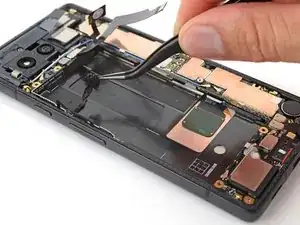

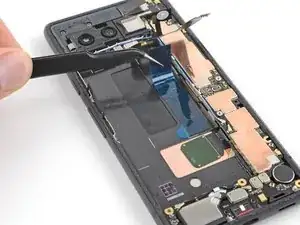

Используя пинцет или пальцы, снимите и удалите старый клей с рамки.

Если остаются остатки, нанесите несколько капель высококонцентрированного изопропилового спирта (более 90%) на рамку и протрите её безворсовой или микрофибровой тканью.

Если ваша батарея поставляется с уже установленным клеем, удалите защитные подложки клея и пропустите этот шаг.

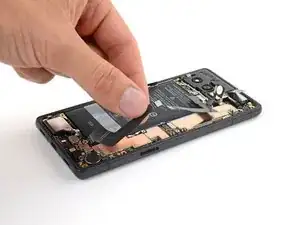

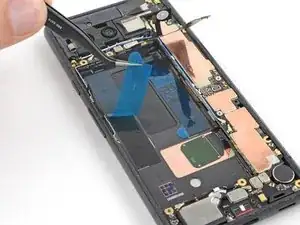

Отделите две полоски клея для батареи от большой подложки.

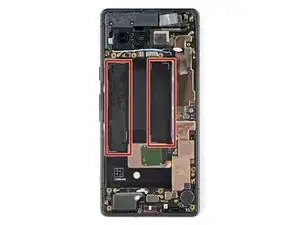

Наклейте короткую полоску клея на правую сторону посадочного места батареи, ориентируясь по белым линиям на рамке.

Наклейте длинную полоску клея на левую сторону посадочного места.

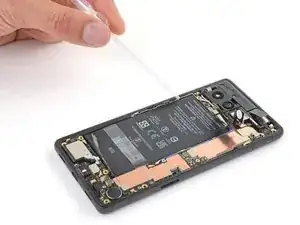

Снимите синие защитные подложки с клеевых полос.

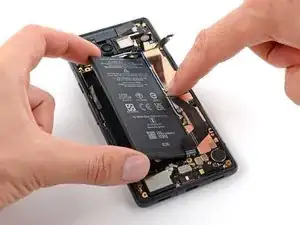

Держа батарею прямо над её посадочным местом в рамке, подсоедините её кабель.

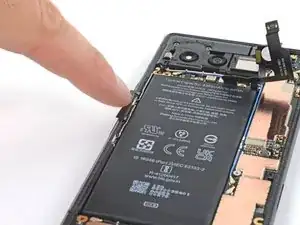

Придавите батарею на место.

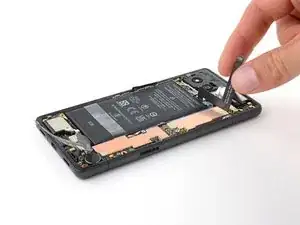

Отключите батарею.
