Замена задних камер Google Pixel 9 Pro XL

Это руководство по ремонту подготовлено сотрудниками iFixit и не одобрено компанией Google. Узнайте больше о наших руководствах по ремонту здесь.

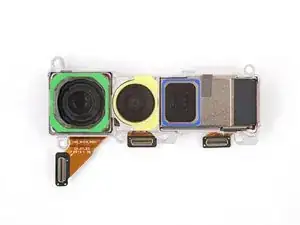

Следуйте этому руководству, чтобы заменить задние камеры (широкоугольную, ультраширокую и телефото) в вашем Google Pixel 9 Pro XL.

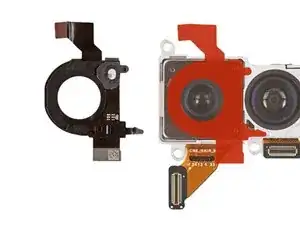

Заменяемые задние камеры поставляются в корпусе и должны устанавливаться как единый блок — замена любой одной камеры требует замены всех трёх.

Вам может понадобиться заменить задние камеры, если они делают искажённые или размытые фотографии, либо не делают снимков вовсе.

Для завершения ремонта вам понадобятся запасной датчик автофокуса и клеи для крышки корпуса.

Примечание: Любой ремонт может ухудшить водозащищённость вашего телефона. Сохранение водозащищённости после ремонта будет зависеть от качества повторного нанесения клея на крышку корпуса.

Шаг 1

Дайте аккумулятору Pixel разрядиться ниже 25% перед началом ремонта. Заряженный литий‑ионный аккумулятор может загореться при повреждении.

Отключите все кабели и полностью выключите телефон.

Шаг 2

Клеевая лента фиксирует периметр задней крышки к рамке.

При отделении клея не вставляйте инструмент глубже 3 мм под заднюю крышку, чтобы не повредить внутренние компоненты.

Отмерьте 3 мм от кончика и отметьте вашу лопатку перманентным маркером. В качестве альтернативы можно приклеить монету к лопатке на 3 мм от кончика.

Шаг 3

Прикрепите присоску к нижнему краю задней крышки как можно ближе к краю.

Шаг 4

Расслабленно, но сильно потяните присоску вверх, чтобы создать небольшой зазор под задней крышкой.

Вставьте кончик лопатки в зазор.

Шаг 5

Проведите лопатку вдоль нижнего края, чтобы отделить фиксирующий клей.

Помните: не вставляйте лопатку глубже 3 мм.

Шаг 6

Проведите лопатку вверх по левому краю и вдоль верхнего края, чтобы отделить клей.

Шаг 7

Проведите лопатку вниз по правому краю, чтобы отделить оставшийся клей.

Шаг 8

Не пытайтесь полностью снять заднюю крышку — по правому краю она соединена ленточным кабелем с телефоном.

Поднимите левый край задней крышки присоской и откиньте её через правый край, как при открытии обложки книги.

Если возникают трудности, проверьте периметр на предмет оставшегося клея и используйте лопатку, чтобы отделить его.

Подпереть заднюю крышку присоской, чтобы получить доступ к ленточному кабелю в верхнем правом углу.

Шаг 9

Используйте отвёртку Torx Plus 3IP, чтобы вынуть два винта длиной 5.2 мм, крепящие крышку кабеля.

Шаг 10

С помощью пинцета или пальцами снимите крышку кабеля.

Шаг 11

Используйте кончик лопатки, чтобы поддеть и отсоединить пресс‑коннектор задней крышки press connector.

Шаг 12

Снимите заднюю крышку.

При обратной сборке следуйте этому руководству, чтобы нанести новый клей и установить крышку корпуса.

Шаг 13

Используйте кончик лопатки и пальцы, чтобы приподнять кусочек ленты возле левого края телефона настолько, чтобы получить доступ к скобе и винтам под ней.

Вы можете полностью удалить ленту, если хотите, но сохраните её для повторной сборки.

Шаг 14

Используйте отвёртку Torx Plus 3IP, чтобы вынуть два винта длиной 5.2 мм, крепящие крышку кабеля беспроводной зарядки.

Шаг 15

С помощью пинцета или пальцами снимите крышку.

Шаг 16

Используйте кончик лопатки, чтобы поддеть и отсоединить пресс‑коннектор беспроводной зарядки.

Шаг 17

Используйте острый конец лопатки, чтобы поддеть и отключить защёлкивающийся разъём ультраширокополосного модуля.

Шаг 18

Используйте отвертку Torx Plus 3IP, чтобы выкрутить два винта длиной 2,2 мм, фиксирующие узел беспроводной зарядки.

Шаг 19

Снимите узел беспроводной зарядки.

Шаг 20

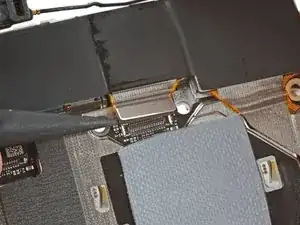

Используйте лопатку, чтобы поддеть и отключить защёлкивающийся разъём батареи.

Шаг 21

Используйте отвертку Torx Plus 3IP, чтобы выкрутить винт длиной 5,2 мм, фиксирующий крышку mmWave‑антенны.

Шаг 22

Жёсткая металлическая прищепка фиксирует нижний левый угол крышки mmWave‑антенны.

Вставьте острый конец лопатки под язычок рядом с нижним левым углом крышки mmWave‑антенны.

Сдвигайте крышку вправо, поддев лопаткой вверх, чтобы отстегнуть её от фиксатора.

Шаг 23

Осторожно потяните правый край крышки к нижней части телефона и снимите крышку.

При сборке вставьте два язычка на верхних углах под их посадочные места в рамке и надавите крышку вниз, чтобы защёлкнуть её на место.

Шаг 24

Используйте острый конец лопатки, чтобы поддеть и отключить защёлкивающийся разъём mmWave‑антенны в верхнем правом углу платы.

Шаг 25

Используйте острый конец лопатки, чтобы поддеть и отключить защёлкивающийся разъём фронтальной камеры.

Шаг 26

Будьте очень осторожны, чтобы не прикасаться к камерам во время этого шага. Если вы случайно коснётесь, протрите их чистой микрофиброй или безворсовой тканью.

Аккуратно отведите кабель фронтальной камеры в сторону, чтобы получить доступ к винту mmWave‑антенны.

Используйте отвертку Torx Plus 3IP, чтобы выкрутить винт длиной 4,2 мм, фиксирующий mmWave‑антенну.

Шаг 27

Используя пинцет или пальцами, снимите mmWave‑антенну.

При сборке убедитесь, что mmWave‑антенна расположена под кабелем фронтальной камеры.

Шаг 28

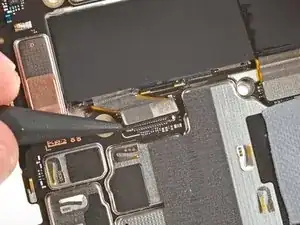

Используйте лопатку, чтобы поддеть и отключить три оставшихся защёлкивающихся разъёма вдоль нижнего края платы — два больших разъёма вблизи центра и один меньший в нижнем правом углу.

Шаг 29

Используйте отвертку Torx Plus 3IP, чтобы выкрутить два винта длиной 5,2 мм, фиксирующие металлическую крышку в верхнем левом углу.

Шаг 30

Используйте пинцет или пальцы, чтобы снять крышку.

Шаг 31

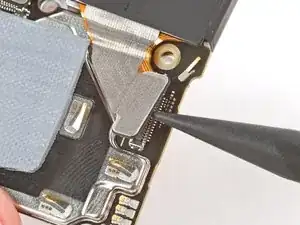

Используйте острый конец лопатки, чтобы поддеть и отключить защёлкивающийся разъём датчика автофокусировки в верхнем левом углу телефона.

Аккуратно сложите кабель вверх, чтобы получить доступ к соединителю антенны под ним.

Шаг 32

Просуньте одно плечо изогнутого пинцета под металлическую шейку соединителя антенны и поднимите строго вверх, чтобы отключить его.

При сборке удерживайте пинцетом соединитель над его гнездом и аккуратно надавите пальцем или лопаткой — соединитель должен защёлкнуться. Если возникают трудности, измените положение головы и попробуйте снова.

Шаг 33

Используйте отвертку для стоек, чтобы выкрутить стоечный винт длиной 4,8 мм из нижнего правого угла платы.

Если у вас нет отвертки для стоек, можно использовать плоскую отвертку такой же ширины (или немного шире), чем винт. Чтобы избежать сорвов, убедитесь, что инструмент правильно выровнен с винтом и прилагайте непрерывное давление вниз.

Шаг 34

Используйте лопатку, чтобы приподнять верхний край платы логики, пока не сможете схватить её пальцами.

Схватите правую сторону платы логики и аккуратно извлеките её, следя за тем, чтобы кабели не зацепились (один кабель фронтальной камеры и четыре кабеля вдоль нижнего края).

При сборке удерживайте кабель фронтальной камеры в стороне и опускайте плату логики на место, следя, чтобы четыре кабеля вдоль нижнего края не оказались зажатыми снизу.

Шаг 35

При сборке:

Проверьте состояние термопрокладки платы логики — она будет либо на нижней стороне платы логики, либо на корпусе.

Если прокладка не повреждена, пропустите оставшуюся часть этого шага.

Если прокладка повреждена, используйте плоский конец лопатки, чтобы соскрести и удалить её.

Используйте изопропиловый спирт (>90%) и микрофибровую ткань, чтобы удалить все остатки термопрокладки с корпуса и нижней стороны платы логики.

Нанесите новую термопрокладку на её место на корпусе.

Шаг 36

Будьте очень осторожны, чтобы не повредить мелкие поверхностно‑монтируемые компоненты при отсоединении камер в следующих двух шагах.

Держите плату логики над рабочей поверхностью при отсоединении задних камер — не прижимайте плату к рабочей поверхности, иначе вы можете повредить хрупкие компоненты.

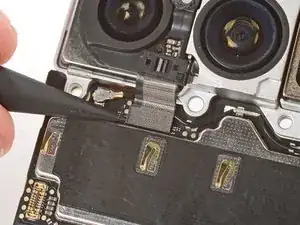

Используйте острый конец лопатки, чтобы приподнять и отсоединить пресс‑разъём датчика автофокуса на верхней части платы логики, рядом с левым краем.

Шаг 37

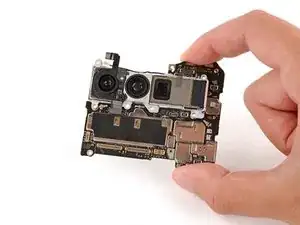

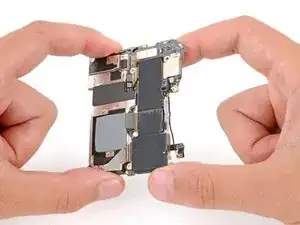

Осторожно переверните плату логики так, чтобы её нижняя сторона была сверху.

Используйте острый конец лопатки, чтобы приподнять и отсоединить три пресс‑разъёма камер.

Шаг 38

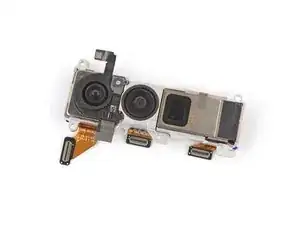

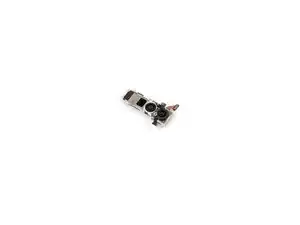

Держите плату логики в одной руке и аккуратно извлеките задние камеры другой рукой.

При сборке убедитесь, что три кабеля камер проходят под платой логики, а кабель датчика автофокуса — сверху.

Шаг 39

Проверьте, прикреплён ли датчик автофокуса к вашим запасным задним камерам. Если нет, выполните последующие шаги, чтобы снять и перенести датчик со старых камер.

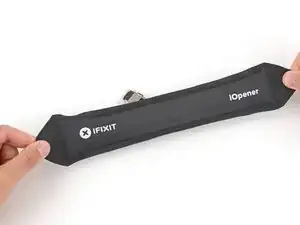

Приложите подогретый iOpener к верхней части задних камер, чтобы разогреть клей, фиксирующий датчик автофокуса.

В качестве альтернативы вы можете слегка нагреть датчик феном — осторожно, не перегрейте датчик, пластик может деформироваться.

Шаг 40

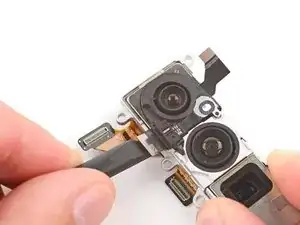

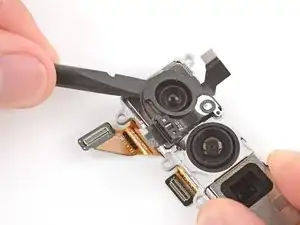

Аккуратно подведите плоский край лопатки под нижний правый угол датчика автофокуса (возле кабеля), чтобы начать отделять клей.

Продолжайте подводить лопатку по периметру датчика, чтобы отделить оставшийся клей.

Шаг 41

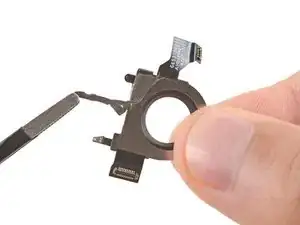

Снимите датчик автофокуса пальцами.

Удалите клей с нижней стороны датчика пинцетом.

Шаг 42

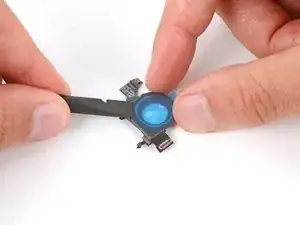

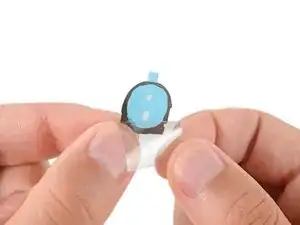

Снимите большую прозрачную пластиковую подложку с клея для запасного датчика автофокуса.

Аккуратно нанесите клей на нижнюю часть датчика и прижмите его лопаткой, чтобы закрепить.

Снимите оставшуюся синюю подложку.

Шаг 43

Будьте очень осторожны, чтобы не прикасаться к линзам камер на этом этапе. Если вы случайно прикоснулись, протрите их чистой микрофиброй или безворсовой салфеткой.

Если на ваших запасных задних камерах есть защитные крышки или подложки, снимите их.

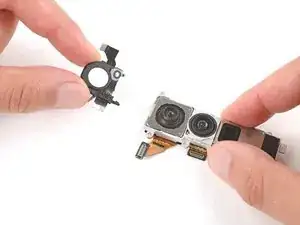

Перед приклеиванием датчика автофокуса к запасным задним камерам, поднесите датчик над камерами и определите его правильную ориентировку.

На левой кромке средней камеры есть вырезы, которые совпадают с короткими выступами на правой кромке датчика.

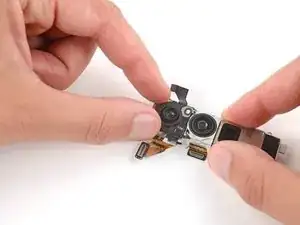

Осторожно уложите датчик над задней камерой и прижмите его пальцами, чтобы закрепить клеем.

Заключение

Для сборки устройства выполните эти инструкции в обратном порядке начиная с этого шага.

Чтобы запустить тест диагностики встроенным инструментом Pixel Diagnostic, нажмите здесь.

Утилизируйте электронные отходы через сертифицированного переработчика R2 или e‑Stewards.

Ремонт не удался? Попробуйте базовую диагностику или задайте вопрос сообществу Answers.

Перевод руководства с ifixit.com
