Как устранить ошибку «Face ID недоступен» на iPhone 11 Pro Max — ремонт платы

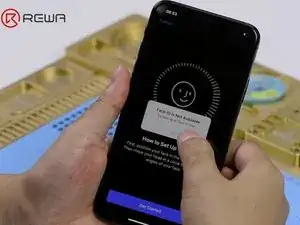

Перейдите в Настройки > Face ID и код-пароль > Сбросить Face ID. При попытке настроить Face ID на iPhone появляется сообщение «Face ID недоступен, попробуйте настроить Face ID позже».

Запустите приложение Камера и выберите «Портрет» в нижней панели. Переключитесь на фронтальную камеру. Когда камера обнаруживает лицо человека, название режима освещения «Естественный свет» остаётся прежним. Также отсутствует мигающий красный свет от точечного проектора.

Обычно, когда режим «Портрет» готов, название режима освещения «Естественный свет» должно стать жёлтым. Также должен присутствовать мигающий красный свет от точечного проектора.

Сначала проверим детали Face ID. Разберите телефон и извлеките плату.

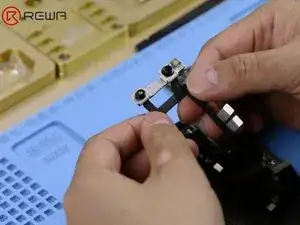

Проверьте гибкий кабель динамика разговорного и датчиков. Ничего не повреждено. Гибкие кабели точечного проектора, инфракрасной камеры и фронтальной камеры также не повреждены.

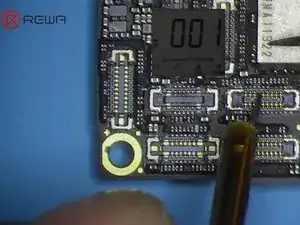

Переходим к плате. Очистите плату очистителем для печатных плат. Затем выполните измерение в режиме диода на разъёмах разговорного динамика и датчиков, а также разъёме точечного проектора. Измеренное значение в норме.

Продолжайте измерение разъёма инфракрасной камеры. По результатам измерения цепь, связанная с выводом 8, обрывается. Нормальное значение должно быть около 260.

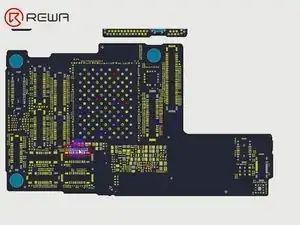

С ПМУ подаётся напряжение 1,8 В, которое поступает на вывод 8 разъёма инфракрасной камеры по индуктивности, выделенной красным на битмапе.

Проверим компоненты соответствующего питания. Видно, что индуктивность повреждена.

Наше первоначальное предположение: при замене экрана неправильные действия клиента при отсоединении гибкого кабеля случайно повредили индуктивность.

Заменим индуктивность на новую и посмотрим, как это сработает.

Сначала удалите чёрный клей вокруг. Затем нанесите немного припойной пасты средней температуры на контактную площадку. Припаяйте контактную площадку припоем с помощью паяльника при 365℃. По завершении очистите очистителем для печатных плат.

Продолжите нанесение флюса на контактную площадку. Видно, что повреждённая индуктивность очень маленькая. И подобрать замену индуктивности сложно.

Можно припаяать нулевой резистор вместо неё. Установите нулевой резистор в правильное положение. Припаяйте феном при 330℃, поток воздуха 1. Затем очистите очистителем для печатных плат.

Снова выполните измерение в режиме диода на выводе 8 разъёма инфракрасной камеры. Измеренное значение — 257, что является нормальным.

Теперь можно собрать телефон и протестировать.

Запустите приложение Камера. Когда камера обнаруживает лицо человека, название режима освещения «Естественный свет» становится жёлтым. Также присутствует мигающий красный свет от точечного проектора.

Перейдите в Настройки > Face ID и код-пароль > Настроить Face ID. Face ID удаётся настроить успешно. На этот раз телефон можно разблокировать с помощью Face ID.
