Замена фронтальных камер iPhone 11 Pro Max

Перед началом работы разрядите аккумулятор iPhone ниже 25%. Заряженный литий-ионный аккумулятор может загореться и/или взорваться при случайном проколе.

Выключите iPhone перед началом разборки.

Выкрутите два пятигранных винта длиной 6,7 мм, расположенных на нижнем краю iPhone.

Открытие дисплея нарушит водонепроницаемые уплотнения. Подготовьте новые уплотнения перед тем, как перейти к следующему шагу, или соблюдайте осторожность, чтобы избежать попадания жидкости, если Вы соберёте iPhone без замены уплотнений.

Если инструмент для вскрытия вставить слишком глубоко, можно повредить устройство. Выполните этот шаг, чтобы отметить глубину вставления инструмента и предотвратить повреждение.

Отмерьте 3 мм от кончика инструмента для вскрытия и отметьте его перманентным маркером.

Вы также можете отметить другие углы инструмента разными значениями.

Альтернативно, приклейте монету к инструменту на расстоянии 3 мм от кончика.

Компания Apple продаёт инструмент Adhesive Cutter для безопасного разрезания клеевого слоя дисплея в своём магазине самостоятельного ремонта.

Если у iPhone разбит экран, заклейте его прозрачной лентой, чтобы предотвратить дальнейшее растрескивание и травмы при ремонте.

Приклейте перекрывающие полоски прозрачной упаковочной ленты по всей поверхности экрана, пока всё переднее стекло не будет закрыто.

Наденьте защитные очки, чтобы защитить глаза от осколков стекла, которые могут откалываться во время ремонта.

Если присоска не прилипает на следующих шагах, сделайте ручку из прочной ленты (например, изоленты), сложив её пополам, и поднимайте экран при помощи этой ручки.

Если все методы не помогают, можно приклеить присоску к экрану суперклеем.

Следующие три шага демонстрируют использование Anti-Clamp — инструмента, разработанного нами, чтобы упростить процесс открытия. Если Вы не используете Anti-Clamp, пропустите три шага и перейдите к альтернативному методу.

Полные инструкции по использованию Anti-Clamp см. в этом руководстве.

Оттяните синюю ручку назад, чтобы разблокировать рычаги Anti-Clamp.

Наденьте рычаги на левый или правый край iPhone.

Разместите присоски у нижнего края iPhone — одну спереди, другую сзади.

Сожмите присоски, чтобы создать вакуум в нужной зоне.

Если поверхность iPhone слишком скользкая, и инструмент не фиксируется, Вы можете использовать ленту, чтобы увеличить сцепление.

Передвиньте синюю ручку вперёд, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или пока присоски не начнут растягиваться.

Следите, чтобы присоски оставались выровнены друг относительно друга. Если они смещаются, немного ослабьте присоски и выровняйте рычаги.

Нагрейте iOpener и проденьте его через рычаги Anti-Clamp.

Также можно использовать фен, тепловую пушку или плиту — но чрезмерное нагревание может повредить дисплей и/или внутреннюю батарею, поэтому действуйте осторожно.

Согните iOpener так, чтобы он лёг на нижний край iPhone.

Подождите одну минуту, чтобы клей ослаб и образовалась щель для вскрытия.

Вставьте инструмент для вскрытия в зазор между экраном и пластиковым обрамлением, а не под сам экран.

Если Anti-Clamp не создаёт достаточной щели, нагрейте участок дополнительно и поверните ручку на четверть оборота.

Не вращайте более чем на четверть оборота за раз и делайте паузу одну минуту между вращениями. Дайте Anti-Clamp и времени выполнить свою работу.

Пропустите следующие три шага.

Нагрев нижнего края iPhone помогает размягчить клей, которым зафиксирован дисплей, что облегчает его открытие.

Используйте фен или тепловую пушку, либо подготовьте iOpener и приложите его к нижнему краю iPhone примерно на минуту, чтобы размягчить клеевой слой.

Если Вы используете одну присоску, прикрепите её к нижнему краю телефона, избегая изогнутой части стекла.

Потяните за присоску с равномерным и устойчивым усилием, чтобы создать небольшой зазор между передней панелью и задней крышкой.

Вставьте инструмент для вскрытия в образовавшийся зазор.

Влагозащитный клей, удерживающий дисплей, очень прочный, и для первого открытия требуется значительное усилие. Если у Вас не получается создать зазор, дополнительно нагрейте участок и слегка раскачивайте экран вверх и вниз, чтобы ослабить клей, пока не получится вставить инструмент.

Проведите открывалкой вокруг нижнего левого угла и вверх по левому краю iPhone, разрезая клей, который удерживает дисплей на месте.

Не вставляйте открывалку глубже чем на 3 мм, чтобы не повредить внутренние компоненты.

Вдоль правого края iPhone проходит хрупкий кабель. Не вставляйте открывалку в этом месте, чтобы не повредить кабель.

Вставьте открывалку снова в нижний край iPhone и проведите ею вверх по правой стороне, продолжая отделять клей.

Не вставляйте открывалку глубже чем на 3 мм, чтобы не повредить кабели дисплея.

Верхний край дисплея зафиксирован при помощи клея и защёлок.

Осторожно потяните правый край дисплея вниз (в направлении порта Lightning).

Вставьте открывалку в правый верхний угол телефона.

Продолжайте тянуть дисплей вниз (в сторону порта Lightning), чтобы образовался зазор достаточного размера для открывалки.

Проведите открывалкой в левый верхний угол и разрежьте оставшийся клей, фиксирующий дисплей.

Не вставляйте открывалку глубже чем на 3 мм, чтобы не повредить матрицу датчиков передней панели.

Потяните за небольшой выступ на присоске, чтобы снять её с передней панели.

Откройте iPhone, подняв дисплей слева, как заднюю крышку книги.

Не пытайтесь полностью отделить дисплей, так как его всё ещё соединяют с материнской платой несколько хрупких ленточных кабелей.

Прислоните дисплей к чему-нибудь, чтобы он оставался открытым во время работы.

При сборке установите дисплей на место, выровняйте защёлки вдоль верхнего края и аккуратно прижмите верхний край, прежде чем защёлкнуть остальную часть дисплея. Если защёлкивание происходит туго, проверьте состояние защёлок по периметру дисплея и убедитесь, что они не погнуты.

Выкрутите два винта Y000 длиной 1,3 мм, крепящих скобу крышки батареи.

Во время ремонта тщательно отслеживайте каждый винт и убедитесь, что он возвращается точно на своё место, чтобы не повредить iPhone.

При сборке на этом этапе можно включить iPhone и проверить все функции, прежде чем окончательно закреплять дисплей. Перед продолжением работы обязательно полностью выключите iPhone.

Снимите скобу.

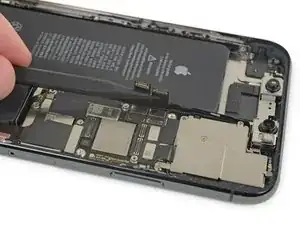

Используйте лопатку или чистый ноготь, чтобы отсоединить разъём кабеля батареи от его гнезда на материнской плате.

Старайтесь не повредить чёрную силиконовую прокладку вокруг этого и других разъёмов на плате. Эти уплотнения обеспечивают дополнительную защиту от проникновения воды и пыли.

Немного отогните разъём от материнской платы, чтобы он случайно не соприкоснулся с гнездом и не подал питание на телефон во время ремонта.

Используйте отвёртку Y000, чтобы выкрутить шесть винтов длиной 1,3 мм, крепящих скобу крышки материнской платы.

Снимите скобу.

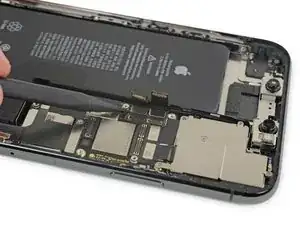

Используйте лопатку или ноготь, чтобы отключить разъём кабеля панели OLED.

Чтобы снова подключить такие разъёмы нажатия, аккуратно выровняйте разъём и нажмите сначала на одну сторону, пока он не защёлкнется, затем повторите на другой стороне. Не нажимайте посередине. При неправильной установке разъёма могут погнуться выводы, что приведёт к необратимому повреждению.

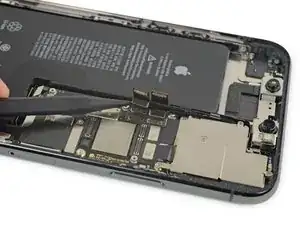

Используйте лопатку или ноготь, чтобы отключить разъём кабеля переднего датчика.

Используйте лопатку или ноготь, чтобы отключить разъём кабеля цифрового преобразователя.

Если после ремонта часть экрана не реагирует на прикосновения, отключите батарею и снова подключите этот разъём, убедившись, что он полностью защёлкнулся, а в гнезде нет пыли или других загрязнений.

Снимите модуль дисплея.

При сборке на этом этапе сделайте паузу, если нужно заменить водонепроницаемый клей по краям дисплея.

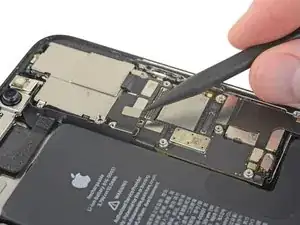

Используйте лопатку или ноготь, чтобы отключить кабели проектора точек и датчика Face ID от их гнёзд на материнской плате.

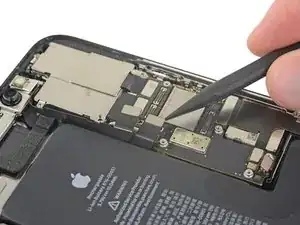

Аккуратно отодвиньте разъёмы кабеля Face ID от материнской платы, чтобы получить доступ к разъёму камеры для селфи, расположенному под ними.

Отключите камеру для селфи, поддев её разъём вверх.

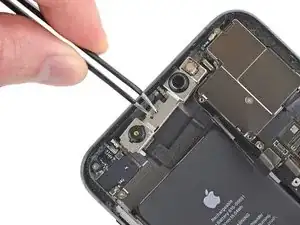

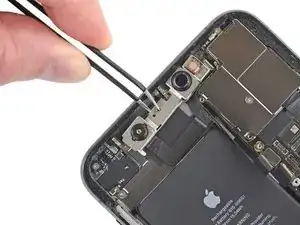

Придерживайте переднюю камеру пинцетом, следя за тем, чтобы не оставить отпечатков на сенсорах.

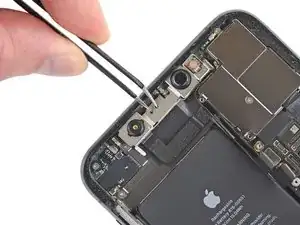

Сдвиньте блок передней камеры немного вниз и влево, чтобы освободить его из корпуса.

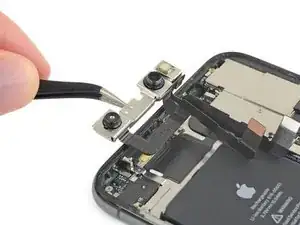

Извлеките переднюю камеру.
