Починить iPhone 11 Pro Max — не включается

Телефон не может загрузиться.

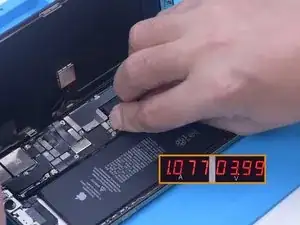

Поднимите экран. Отключите аккумулятор. Подключите плату с помощью кабеля питания. Амперметр показывает ток 1 А. Телефон потребляет большой ток, но загрузка не запускается. Следовательно, можно заключить, что неисправность находится в основной цепи питания и в связанных компонентах.

Далее снимите материнскую плату. Измерьте диодное значение разъёма аккумулятора мультиметром. Значение диода 314, что нормально.

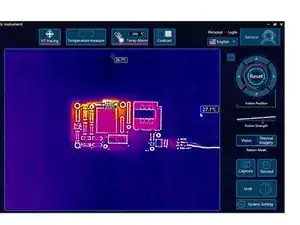

Затем поместите плату на тепловизор. Подключите плату к кабелю питания. Области вокруг NAND сильно нагреваются. Поскольку NAND не относится к основной цепи питания, необходимо разъединить плату для дальнейших испытаний.

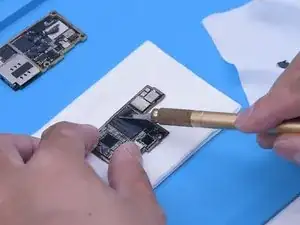

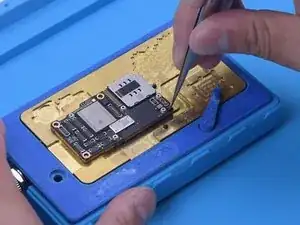

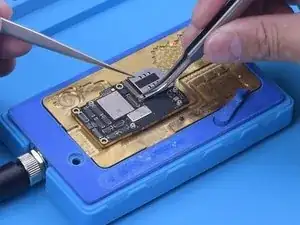

Снимите логику (основную плату) с нагревательной платформы при 170 °C.

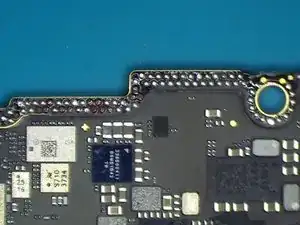

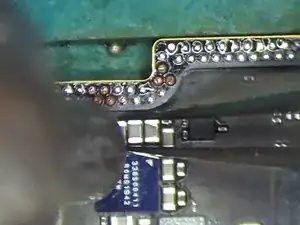

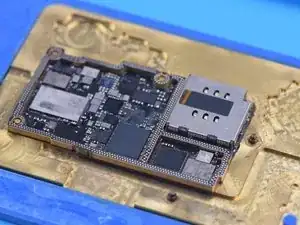

Поскольку телефон ранее сильно падал, видно, что на контактных площадках много отсутствующих дорожек.

Далее подключите логику к кабелю питания. Логика не потребляет большого тока. Вероятно, неисправность на сигнальной плате.

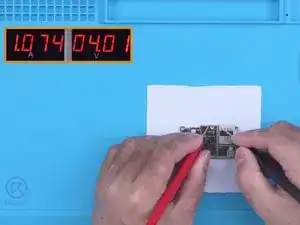

Питание сигнальной платы подайте отдельно зондами мультиметра. На сигнальной плате появляется большой ток. Теперь можно подтвердить, что неисправность на сигнальной плате.

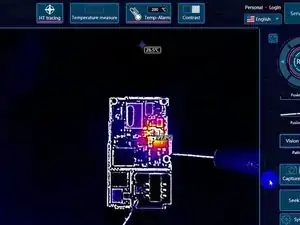

Чтобы точно обнаружить неисправность, поместите сигнальную плату на тепловизор и подайте питание. Видно, что температура областей вокруг U5000 быстро достигает 80 °C.

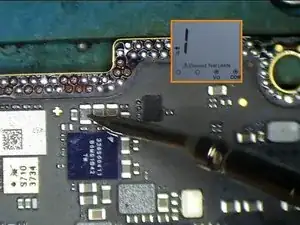

Измерьте конденсаторы вокруг U5000 мультиметром — обнаружено короткое замыкание. Кроме того, при измерении один конденсатор оказался сгоревшим.

Далее удалите конденсатор. Нанесите немного флюса на конденсатор.

Снимите конденсатор горячим воздухом при 380 °C. Затем замените его на новый.

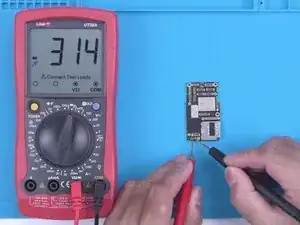

Снова измерьте мультиметром. Диодное значение вернулось к нормальному значению 446.

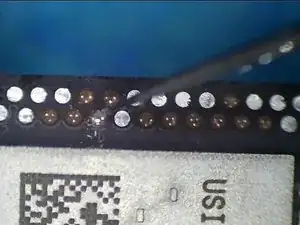

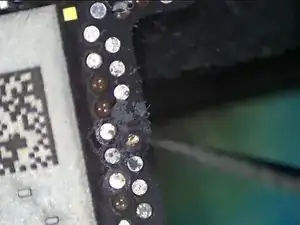

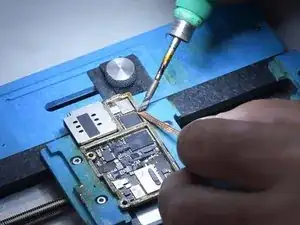

Поскольку всё ещё отсутствуют контактные площадки, восстановите эти площадки. Очистите припайку на контактных площадках сигнальной платы паяльником и оплеткой для удаления припоя. Аналогичным способом очистите припайку на контактных площадках логической платы, затем удалите термопасту. Продолжайте очищать контактные площадки очистителем для плат.

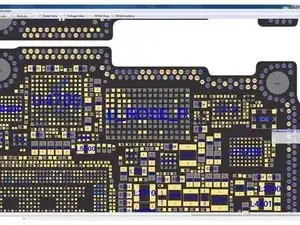

Откройте REFOX Bitmap для определения отсутствующих площадок для ремонта.

Поскольку некоторые отсутствующие площадки заземлены, их ремонт не требуется. Соскребите, чтобы выявить дорожки других отсутствующих площадок скальпелем.

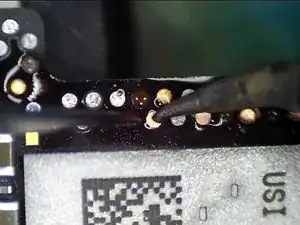

Нанесите припой на контактные площадки паяльником. Установите припаечные ушки на место. Припаяйте паяльником при 380 °C.

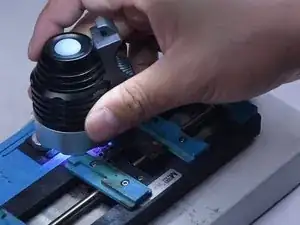

Нанесите немного оплёнки для защиты (solder mask) на восстановленные контактные площадки. Затем затвердевайте под УФ-лампой в течение 5 минут.

После затвердевания удалите излишки маски скальпелем, чтобы обнажить площадки.

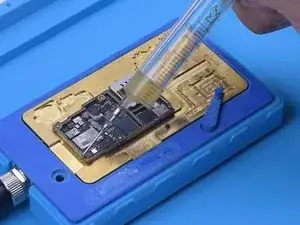

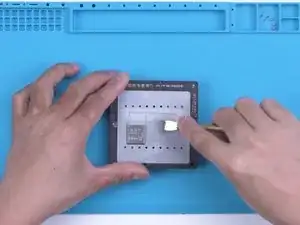

Далее проведём реболлинг сигнальной платы. Нанесите ровный слой низкотемпературной паяльной пасты.

Поместите сигнальную плату на нагревательную платформу при 170 °C для нагрева.

После формирования шариков припоя и остывания платы нанесите немного флюса на контактные площадки.

Выровняйте логическую плату.

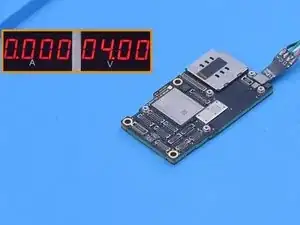

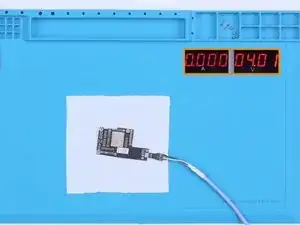

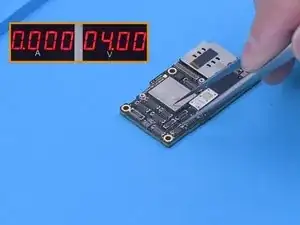

После восстановления соединения и остывания платы подключите плату к кабелю питания. Плата больше не потребляет большой ток.

Затем запустите загрузку с помощью пинцета. Ток загрузки вернулся к норме.

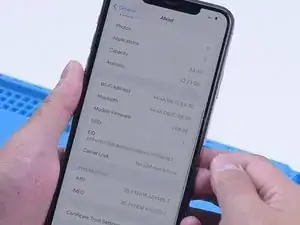

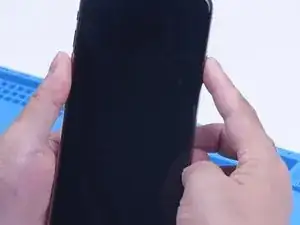

Установите плату на место. Телефон включается нормально. Базовая станция также работает нормально.
