Замена задней камеры iPhone SE 2020

Прежде чем начать, разрядите аккумулятор iPhone ниже 25%. Заряженный литий‑ионный аккумулятор может загореться и/или взорваться при случайном проколе.

Перед разборкой выключите iPhone.

Удалите два пенталобных винта 3,5 мм на нижнем торце iPhone.

Открытие дисплея нарушит его водонепроницаемые уплотнения. Подготовьте заменяющие уплотнения до продолжения работы или избегайте попадания жидкости при сборке телефона без замены уплотнений.

Если вставить инструмент слишком глубоко, лопатка для поддевания может повредить устройство. Выполните этот шаг, чтобы отметить лопаточку и предотвратить повреждение.

Отмерьте 3 мм от кончика и отметьте лопаточку перманентным маркером.

Вы также можете отметить другие углы лопаточки разными размерами.

В качестве альтернативы приклейте монету к лопаточке на расстоянии 3 мм от кончика.

Apple продаёт инструмент Adhesive Cutter для безопасного разрезания клея дисплея в своём магазине для самостоятельного ремонта.

Следующие три шага демонстрируют Anti‑Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti‑Clamp, пропустите три шага вниз для альтернативного метода.

Для полного руководства по использованию Anti‑Clamp ознакомьтесь с этим руководством.

Оттяните синюю рукоятку назад, чтобы разблокировать рычаги Anti‑Clamp.

Наденьте рычаги на левый или правый край iPhone.

Расположите присоски ближе к нижнему краю iPhone прямо над кнопкой «Домой» — по одной на передней и задней поверхности.

Сожмите присоски вместе, чтобы создать вакуум в нужной области.

Если поверхность iPhone слишком скользкая и Anti‑Clamp не держится, вы можете использовать ленту, чтобы сделать поверхность более сцепляющей.

Толкните синюю рукоятку вперёд, чтобы зафиксировать рычаги.

Поверните рукоятку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются на одной линии. Если они начнут сдвигаться, слегка ослабьте присоски и выровняйте рычаги.

Подготовьте iOpener и проденьте его через рычаги Anti‑Clamp.

Вы также можете использовать фен, тепловую пушку или нагреватель — но сильный нагрев может повредить дисплей и/или внутренний аккумулятор, поэтому действуйте осторожно.

Сложите iOpener так, чтобы он прилегал к нижнему краю iPhone.

Подождите одну минуту, чтобы клей успел ослабнуть и образовалась щель для открытия.

Вставьте лопаточку в щель.

Если Anti‑Clamp не создаёт достаточной щели, добавьте нагрев в область и поверните рукоятку на четверть оборота.

Не проворачивайте более чем на четверть оборота за раз и ждите одну минуту между поворотами. Дайте Anti‑Clamp и времени выполнить работу.

Пропустите следующие три шага.

Следующие три шага показывают, как отделить экран с помощью присоски.

Нагрев нижнего края iPhone поможет размягчить клей, удерживающий дисплей, что облегчит открытие.

Используйте фен или подготовьте iOpener и приложите его к нижнему краю телефона примерно на 90 секунд, чтобы размягчить клей под ним.

Прикрепите присоску к нижней половине передней панели прямо над кнопкой «Домой».

Убедитесь, что присоска не перекрывает кнопку «Домой», иначе между присоской и стеклом не образуется герметичное соединение.

Поднимайте присоску ровным, постоянным усилием, чтобы создать небольшую щель между экраном и рамкой.

Вставьте лопаточку в образовавшуюся щель.

Герметный клей, удерживающий экран на месте, очень прочен; создание этой начальной щели требует значительного усилия. Если вам трудно открыть щель, добавьте нагрев и аккуратно покачайте экран вверх и вниз, чтобы ослабить клей, пока не получится вставить инструмент.

Проведите лопаточкой вверх по левому краю телефона, начиная от нижнего края и двигаясь в сторону кнопок регулировки громкости и переключателя без звука, разрывая клей, удерживающий дисплей.

Остановитесь возле верхнего левого угла дисплея.

Не пытайтесь отогнуть верхний край дисплея от заднего корпуса — он закреплён пластиковыми защёлками, которые могут сломаться.

Вдоль правого края iPhone проходят тонкие кабели. Не вставляйте лопаточку здесь, чтобы не повредить кабели.

Вставьте инструмент снова в нижний правый угол iPhone и проведите им вокруг угла и вверх по правой стороне телефона, чтобы отделить клей.

Не вставляйте медиатор глубже 3 мм, иначе вы можете повредить шлейфы дисплея.

Осторожно потяните присоску вверх, чтобы приподнять нижний край дисплея.

Не поднимайте дисплей более чем на 15º, иначе вы рискуете натянуть или порвать ленточные кабели, соединяющие дисплей.

Потяните за небольшой язычок на присоске, чтобы снять её с передней панели.

Просуньте медиатор под дисплей вокруг верхнего левого угла и вдоль верхнего края телефона, чтобы ослабить оставшийся клей.

Сдвиньте узел дисплея слегка вниз (от верхнего края телефона), чтобы отсоединить защёлки, крепящие его к задней части корпуса.

Откройте iPhone, откидывая дисплей вверх с левой стороны, как обложку книги.

Не пытайтесь полностью отделить дисплей пока — он по-прежнему соединён с логической платой несколькими хрупкими ленточными кабелями.

Подоприте дисплей о что‑то, чтобы он оставался в поднятом положении во время работы с телефоном.

Удалите четыре винта Phillips, крепящие нижний кронштейн шлейфа дисплея к логической плате, следующих длин:

Два винта 1,3 мм

Два винта 2,8 мм

В ходе этого руководства внимательно отслеживайте расположение винтов, чтобы каждый вернулся на своё место при сборке. Установка винта не на своё место может привести к необратимому повреждению.

Снимите кронштейн.

Используйте острый наконечник лопатки, чтобы поддеть разъём батареи и вынуть его из гнезда на логической плате.

Слегка отогните кабель разъёма батареи от логической платы, чтобы он случайно не коснулся гнезда и не подал питание на телефон во время ремонта.

Используйте острый наконечник лопатки, чтобы поддеть нижний разъём дисплея и вынуть его из гнезда.

Чтобы снова подключить такие нажимные разъёмы, нажмите на одну сторону до щелчка, затем повторите на другой стороне. Не нажимайте посередине. Если разъём даже немного смещён, он может деформироваться, что приведёт к необратимому повреждению.

Используйте острый наконечник лопатки, чтобы отсоединить второй нижний шлейф дисплея.

Удалите три винта Phillips длиной 1,3 мм, крепящие кронштейн над разъёмом сборки датчиков передней панели.

Снимите кронштейн.

Используйте острый наконечник лопатки, чтобы отсоединить разъём сборки датчиков передней панели.

Снимите узел дисплея.

При сборке при желании остановитесь на этом шаге, если вы хотите заменить клей по краям дисплея.

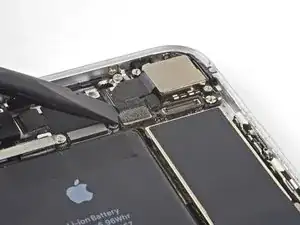

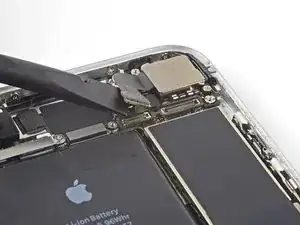

Используйте плоский конец лопатки, чтобы отсоединить разъём кабеля камеры, поддев его и поднимая прямо вверх из гнезда.

Удалите два винта, которые крепят кронштейн задней камеры:

Один установочный винт 3,0 мм

Один винт Phillips 3,1 мм

Установочные винты лучше всего удалять с помощью отвертки или бита для установочных винтов.

В крайнем случае можно использовать маленькую плоскую отвертку — будьте особенно осторожны, чтобы она не соскользнула и не повредила окружающие компоненты.

Снимите кронштейн задней камеры.

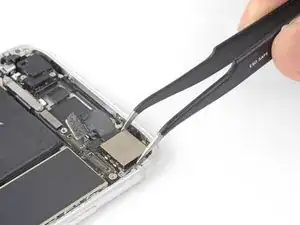

Снимите заднюю камеру, поднимая её прямо вверх из гнезда.
