Ремонт неработающего Face ID на iPhone 11 Pro Max

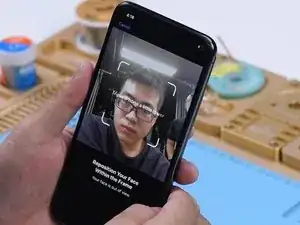

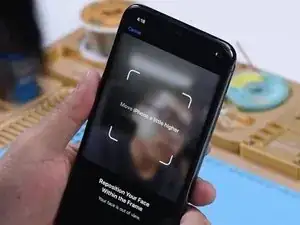

Перейдите в Настройки > Face ID и код-пароль > Настроить Face ID. При попытке настройки Face ID появляется сообщение «Двигайте iPhone немного ниже/выше». Face ID не удаётся настроить нормально. Можно сделать вывод, что проектор точек Face ID неисправен.

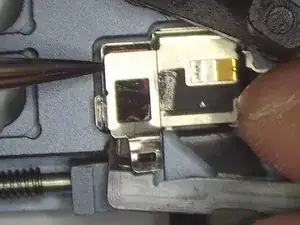

Снимите дисплей, затем отсоедините модуль Face ID. Видна красная метка, что указывает на повреждение телефона водой.

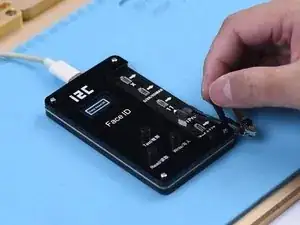

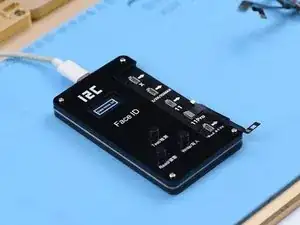

Подключите шлейф проектора точек к программатору I2C Repair Programmer. Тест показывает, что шлейф проектора точек неисправен.

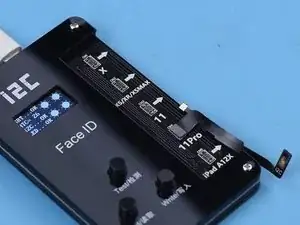

Нажмите «Read» и прочитайте данные с шлейфа проектора точек.

Подключите новый шлейф iPhone 11 Pro Max I2C к программатору. Нажмите «Write» и запишите считанные данные на новый шлейф.

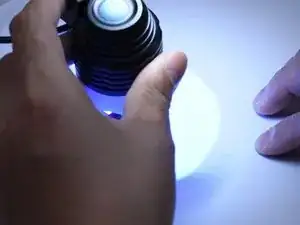

Нанесите небольшое количество УФ-клея на кристалл шлейфа проектора точек и отвердите под УФ-лампой. Этот шаг направлен на фиксацию кристалла.

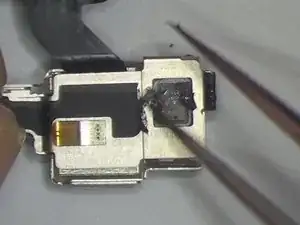

Удалите поролон на задней стороне проектора точек.

Чтобы упростить позиционирование при сборке, отметьте модуль скальпелем.

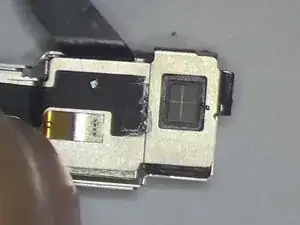

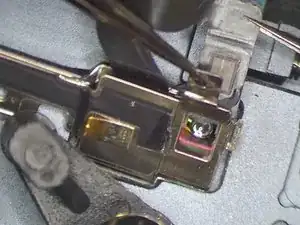

Поскольку шлейф проектора точек находится под металлической пластиной, приподнимите металлическую пластину, чтобы снять шлейф.

Установите модуль Face ID в держатель и зашлифуйте посадочное место соединения металлической пластины.

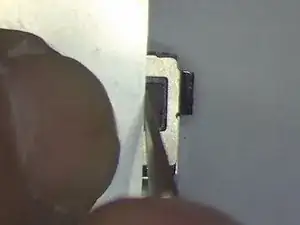

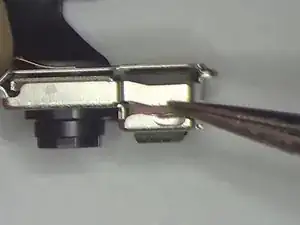

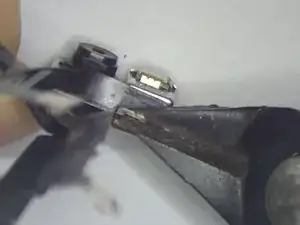

Вставьте лезвие для поддевания в зазор между модулем проектора точек и кристаллом.

Нагрейте горячим воздухом до 150℃ и снимите шлейф проектора точек.

Нагрейте горячим воздухом до 320℃ и отсоедините модуль проектора точек.

Установите модуль проектора точек в держатель. Нагрейте горячим воздухом до 320℃ и извлеките MOSFET.

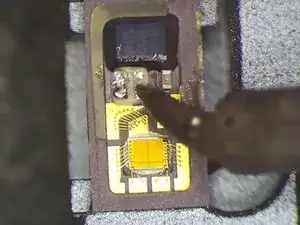

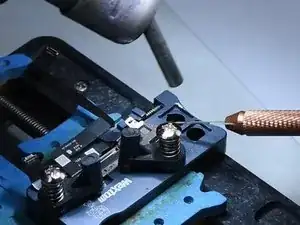

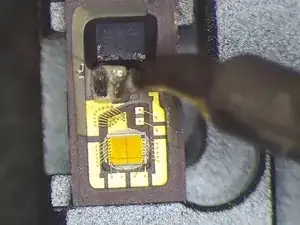

Нанесите небольшое количество паяльной пасты на контактную площадку паяльником при 365℃. Перепрыгните проводником между выводом 2 и выводом 3 MOSFET проводом из меди 0,02 мм.

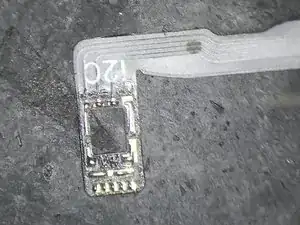

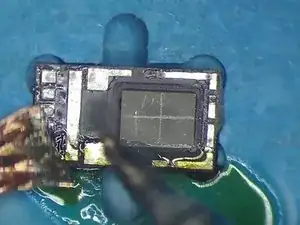

Установите модуль проектора точек в держатель. Чтобы очистить припой на модуле проектора точек, нанесите канифоль паяльником при 365℃ и используйте оплетку для припоя.

После этого очистите модуль средством для очистки печатных плат. Нагрейте горячим воздухом до 240℃ и удалите остатки клея пинцетом.

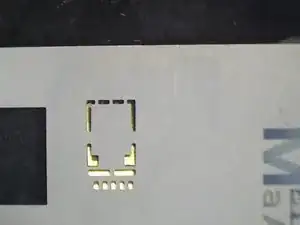

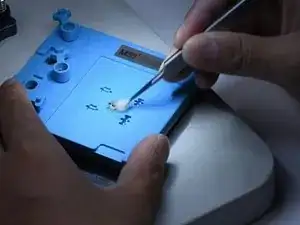

Возьмите новый шлейф. Поместите трафарет для переболванки в правильное положение и равномерно нанесите среднетемпературную паяльную пасту.

Нагрейте горячим воздухом до 320℃ и снимите трафарет для переболванки после остывания шлейфа.

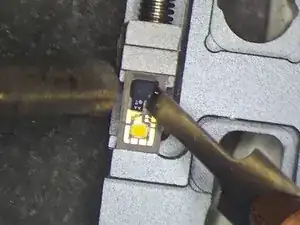

Снова нагрейте горячим воздухом до 320℃ и нанесите небольшое количество флюса в пасте на шлейф.

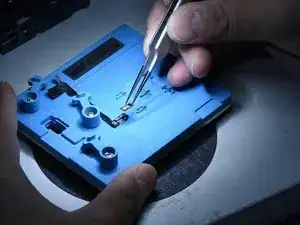

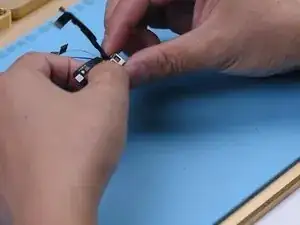

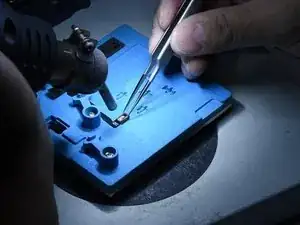

Закрепите шлейф в держателе и совместите модуль проектора точек.

Залудите с помощью горячего воздуха при 320℃.

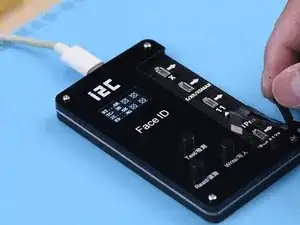

Подключите припаянный шлейф к программатору I2C. Нажмите «Test» — на экране появляется «Pass», что указывает на нормальное состояние шлейфа.

Прикрепите шлейф к держателю и уложите шлейф проектора точек на место.

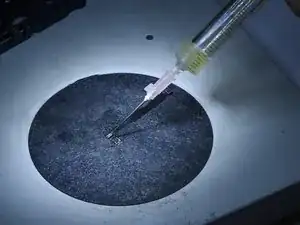

Нанесите небольшое количество клея 460 между модулем проектора точек и кристаллом.

После застывания клея уложите шлейф.

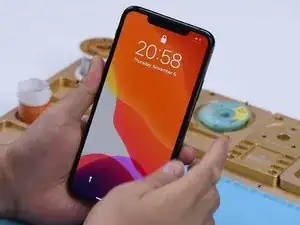

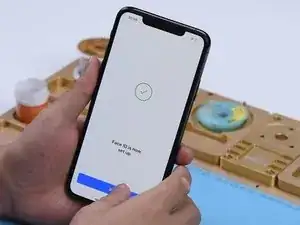

Установите шлейф в телефон. Включите телефон и перейдите в настройки Face ID. Face ID настраивается нормально и разблокировка происходит нормально. Ошибка устранена.
