Замена заднего стекла iPhone 11 Pro Max
Широко известно, что существует множество видео и статей о разборке iPhone 11 Pro Max от мастеров по полной разборке. Из этих обзоров и материалов мы знаем, что заднее стекло iPhone 11 Pro Max — это самое прочное стекло, которое использует Apple. Если заднее стекло устройства повреждено, нам необходимо демонтировать все компоненты для его замены. Это очень трудоемкий и сложный процесс, особенно для тех, кто занимается ремонтом, поскольку тройная камера усложняет работу ещё больше.
Существует ли практичный и эффективный способ решить эту проблему, не повредив при этом OLED-дисплей?
Вы, возможно, уже пробовали различные методы, включая нагрев для разделения, замораживание и другие, но с ограниченным успехом.

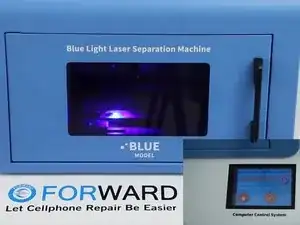

Недавно FORWARD LAB попробовал использовать станок для разделения синим лазером для ремонта заднего стекла iPhone 11 Pro Max. Давайте посмотрим, как это работает.
Шаг 1

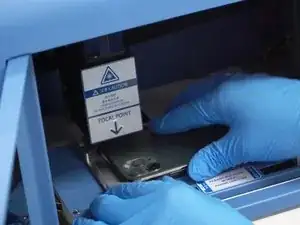

Сначала поместите заднее стекло iPhone 11 Pro Max в центрирующую формовочную матрицу.

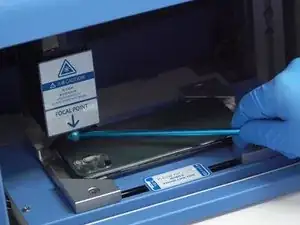

Затем с помощью стержня для настройки фокусного расстояния отрегулируйте расстояние между лазерной головкой и задним стеклом.
Шаг 2

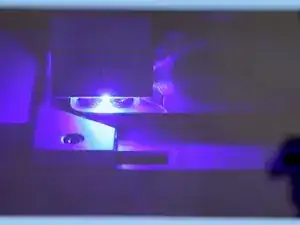

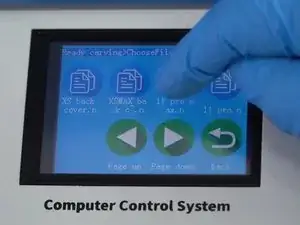

Закройте дверцу. Выберите из списка моделей чертёж задней крышки iPhone 11 Pro Max, затем нажмите кнопку «Figures» — станок автоматически выполнит лазерную обработку заднего стекла.

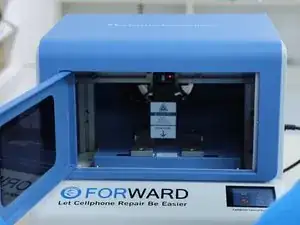

Здесь можно видеть, что конструкция станка закрытая, с дверцей и окном наблюдения; лазер не открыт. Вы можете в любой момент наблюдать за процессом, а сама операция является абсолютно безопасной и надёжной.
Более того, пока работает лазерный станок, Вы можете заняться другими ремонтными задачами. Это очень удобно.
Шаг 3

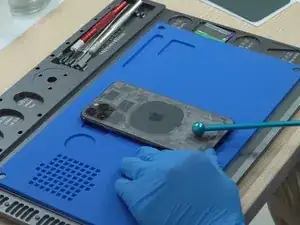

После завершения лазерной обработки извлеките телефон и слегка постучите по заднему стеклу стержнем фокусировки. На стекле появятся трещины, и отделить его станет проще.
Не прилагайте чрезмерных усилий.
Шаг 4

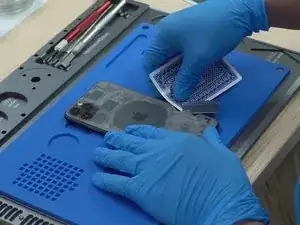

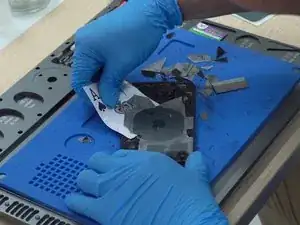

На этом этапе можно использовать лезвие и карту для отделения заднего стекла.

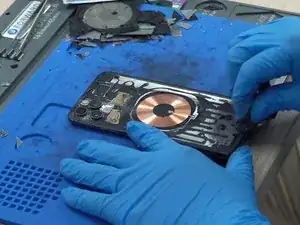

После снятия заднего стекла Вы увидите датчик беспроводной зарядки в центре устройства.
Будьте осторожны: острые края стекла могут поранить кожу. Наденьте перчатки, чтобы не порезать руки.
Шаг 5
Стекло вокруг тройной камеры относительно толстое, и в этой зоне его сложнее удалить. Однако независимо от сложности, способ решить эту задачу всё же можно найти.
Если Вам не удаётся отделить стекло в этом месте, можно повторно обработать его лазером.

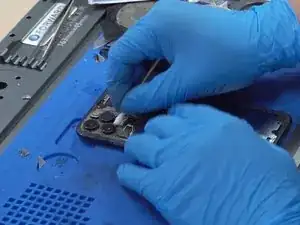

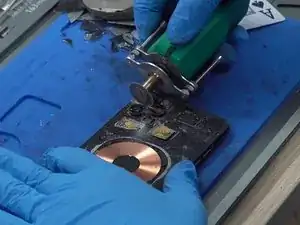

Здесь инженер использует лезвие, шлифовальный инструмент и резак для удаления стекла в этой области.
Будьте особенно терпеливы на этом этапе. В итоге Вам удастся успешно извлечь стекло из этой области.
Шаг 6

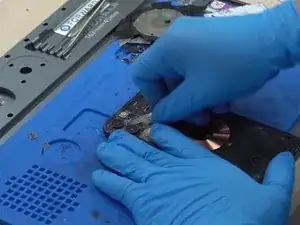

После завершения предыдущего шага очистите остатки клея и чёрную пыль с помощью спирта и безворсовой салфетки.
Теперь на изображении видно, что задняя пластина из нержавеющей стали стала абсолютно чистой. Следующий шаг — установка нового заднего стекла.
Шаг 7
Перед установкой нового заднего стекла необходимо вернуть сетку пылезащиты в область микрофона.

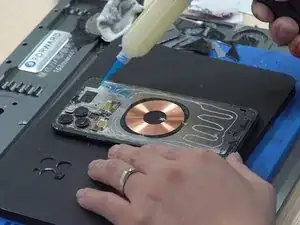

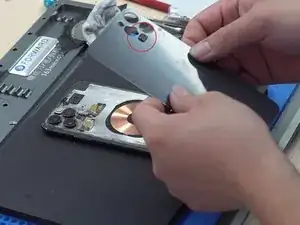

Затем нанесите новый клей на заднюю пластину из нержавеющей стали и приклейте новое заднее стекло.
Шаг 8

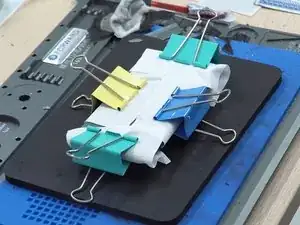

В завершение закрепите устройство струбциной на 30 минут.
Результат можно увидеть на изображении ниже — он великолепен.

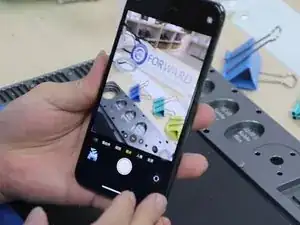

Проверьте работоспособность камеры. Идеально.
На этом всё. Если Вы хотите узнать больше информации о ремонте мобильных телефонов, напишите ответ на эту публикацию.
Заключение
Чтобы собрать устройство обратно, выполните данные инструкции в обратном порядке. Экономьте время и деньги, используя качественные инструменты.
Перевод руководства с ifixit.com
