Замена экрана iPhone 11 Pro Max

Перед началом разрядите аккумулятор iPhone ниже 25%. Заряженный литий-ионный аккумулятор может загореться и/или взорваться при случайном проколе.

Перед началом разборки выключите iPhone.

Удалите два pentalobe винта длиной 6,7 мм на нижнем торце iPhone.

Открытие дисплея нарушит его водонепроницаемые уплотнения. Подготовьте заменяющие уплотнения до того, как вы перейдёте далее этого шага, или избегайте попадания жидкости при сборке iPhone без замены уплотнений.

Если вставить слишком глубоко, медиатор для вскрытия может повредить устройство. Выполните этот шаг, чтобы отметить медиатор и предотвратить повреждение.

Отмерьте 3 мм от кончика и отметьте медиатор перманентным маркером.

Вы также можете отметить другие углы медиатора разными размерами.

В качестве альтернативы приклейте монету к медиатору в 3 мм от кончика.

Apple продаёт инструмент Adhesive Cutter для безопасной резки клея дисплея в своём магазине для самостоятельного ремонта.

Если у вашего iPhone разбит экран, удерживайте осколки и предотвращайте травмы в процессе ремонта, заклеив стекло.

Наклейте перекрывающиеся полосы прозрачной упаковочной ленты на экран iPhone, пока вся лицевая часть не будет покрыта.

Наденьте защитные очки, чтобы защитить глаза от осколков стекла, которые могут оторваться во время ремонта.

Если присоска не цепляется в следующих шагах, сложите прочную ленту (например, клейкую ленту) в ручку и поднимайте экран с её помощью.

Если ничего не помогает, можно приклеить присоску к экрану суперклеем.

Следующие три шага демонстрируют Anti-Clamp — инструмент, разработанный нами, чтобы облегчить процедуру открытия. Если вы не используете Anti-Clamp, пропустите три шага вниз для альтернативного метода.

Для полных инструкций по использованию Anti-Clamp ознакомьтесь с этим руководством.

Оттяните синюю ручку назад, чтобы разблокировать рычаги Anti-Clamp.

Наденьте рычаги на левый или правый край iPhone.

Разместите присоски у нижнего края iPhone — одну спереди, одну сзади.

Сожмите присоски вместе, чтобы создать вакуум в нужной области.

Если поверхность iPhone слишком скользкая и Anti-Clamp не удерживается, можно использовать ленту, чтобы создать более цепкую поверхность.

Вытяните синюю ручку вперёд, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают смещаться, немного ослабьте присоски и выровняйте рычаги.

Нагрейте iOpener и пропустите его через рычаги Anti-Clamp.

Также можно использовать фен, тепловую пушку или горячую пластину — но сильный нагрев может повредить дисплей и/или внутренний аккумулятор, поэтому действуйте осторожно.

Сложите iOpener так, чтобы он лежал на нижнем крае iPhone.

Подождите одну минуту, чтобы клей имел шанс размягчиться и образовать зазор для открытия.

Вставьте медиатор в зазор под экраном и пластиковой рамкой, не под сам экран.

Если Anti-Clamp не создаёт достаточного зазора, приложите больше тепла к области и поверните ручку на четверть оборота.

Не вращайте более чем на четверть оборота за раз и делайте паузу в одну минуту между поворотами. Позвольте Anti-Clamp и времени сделать работу за вас.

Пропустите следующие три шага.

Нагрев нижнего края iPhone помогает размягчить клей, фиксирующий дисплей, что облегчает открытие.

Используйте фен, тепловую пушку или подготовьте iOpener и приложите его к нижнему краю iPhone примерно на минуту, чтобы размягчить клей под ним.

Если вы используете одиночную присоску, приложите её к нижнему краю телефона, избегая изогнутой части стекла.

Поднимайте присоску с уверенным, постоянным давлением, чтобы создать небольшую щель между передней панелью и задней частью корпуса.

Вставьте медиатор для открывания в образовавшуюся щель.

Герметичный клей, удерживающий дисплей, очень прочен; создание первоначальной щели требует значительной силы. Если вам трудно открыть щель, примените больше тепла и аккуратно покачайте экран вверх и вниз, чтобы ослабить клей, пока не появится достаточная щель для вставки инструмента.

Проведите медиатором вокруг нижнего левого угла и вдоль левого края iPhone, разрезая клей, удерживающий дисплей.

Не вставляйте медиатор глубже 3 мм, чтобы не повредить внутренние компоненты.

Вдоль правого края iPhone проходит деликатный кабель. Не вставляйте медиатор сюда, вы можете повредить кабель.

Повторно вставьте медиатор в нижний торец iPhone и сдвиньте его вверх по правой стороне, чтобы продолжить отделение клея.

Не вставляйте медиатор глубже 3 мм, чтобы не повредить кабели дисплея.

Верхний край дисплея зафиксирован как клеем, так и защёлками.

Аккуратно потяните правый край дисплея чуть вниз (в направлении разъёма Lightning).

Вставьте медиатор в верхний правый угол телефона.

Продолжайте тянуть дисплей вниз (в сторону разъёма Lightning) по мере необходимости, чтобы создать щель достаточного размера для медиатора.

Проведите медиатором к верхнему левому углу и отрежьте оставшийся клей, фиксирующий дисплей.

Не вставляйте медиатор глубже 3 мм, чтобы не повредить сенсорный модуль передней панели.

Потяните за небольшой выступ на присоске, чтобы снять её с передней панели.

Откройте iPhone, откинув дисплей от левой стороны, как заднюю крышку книги.

Не пытайтесь полностью отделять дисплей — несколько хрупких ленточных кабелей всё ещё соединяют его с платой логики.

Подпереть дисплей о чём‑то, чтобы он оставался поднятым во время работы с телефоном.

При обратной сборке уложите дисплей на место, выровняйте защёлки вдоль верхнего края и аккуратно прижмите верхний край на место перед тем, как защёлкнуть остальную часть дисплея. Если он не защёлкивается легко, проверьте состояние защёлок по периметру дисплея и убедитесь, что они не погнуты.

Удалите два винта Y000 длиной 1,3 мм, фиксирующие кронштейн крышки аккумулятора.

В ходе ремонта отслеживайте каждый винт и убедитесь, что он возвращён на своё исходное место, чтобы не повредить iPhone.

Во время обратной сборки это хорошее место, чтобы включить iPhone и проверить все функции перед тем, как окончательно закрепить дисплей. Обязательно полностью выключите iPhone перед продолжением работы.

Снимите кронштейн.

Используйте лопаточку или чистый ноготь, чтобы приподнять разъём аккумулятора из гнезда на плате логики.

Старайтесь не повредить чёрную силиконовую прокладку вокруг этого и других соединений платы. Эти уплотнения обеспечивают дополнительную защиту от попадания воды и пыли.

Слегка отогните разъём от платы логики, чтобы он случайно не коснулся гнезда и не подал питание на телефон во время ремонта.

Используйте отвёртку Y000, чтобы удалить шесть винтов длиной 1,3 мм, фиксирующих кронштейн крышки платы логики.

Снимите кронштейн.

Используйте лопаточку или ноготь, чтобы отключить разъём кабеля OLED‑панели.

Чтобы снова подсоединить подобные защёлкивающиеся разъёмы, аккуратно совместите и надавите на одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте посередине. При неправильном совмещении контакты могут погнуться, что приведёт к необратимому повреждению.

Используйте лопаточку или ноготь, чтобы отключить разъём кабеля переднего сенсорного модуля.

Используйте лопаточку или ноготь, чтобы отключить разъём кабеля дигитайзера.

Если после ремонта часть экрана не реагирует на прикосновения, отключите аккумулятор и заново подсоедините этот разъём, убедившись, что он полностью защёлкнулся и в гнезде нет пыли или других препятствий.

Снимите сборку дисплея.

При обратной сборке остановитесь здесь, если вы хотите заменить водонепроницаемый клей по краям дисплея.

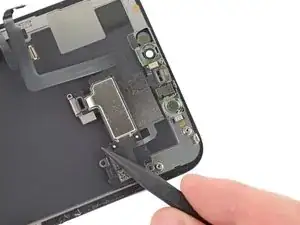

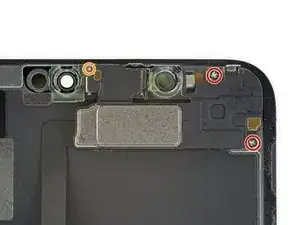

Снимите три винта, крепящие узел динамика/датчиков к задней части дисплея:

Два крестовых винта 1,6 мм

Один винт Y000 1,4 мм

Динамик трубки слегка приклеен на место.

Используйте острый конец лопатки, чтобы осторожно приподнять верхний край динамика.

Переверните узел динамика — вниз и от верхнего края дисплея.

Динамик остается подключён тонким шлейфом. Будьте осторожны, чтобы не натянуть и не повредить кабель.

Используйте фен или тепловую пушку либо подготовьте iOpener и примените его к верхней части лицевой панели дисплея в течение 1–2 минут, чтобы размягчить клей, фиксирующий датчики.

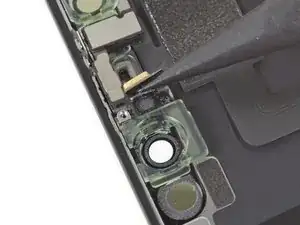

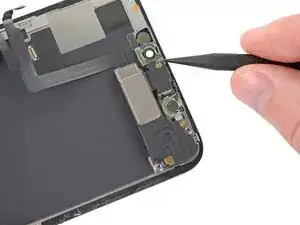

Используйте острый конец лопатки, чтобы приподнять и отделить микрофон от его выемки в передней панели.

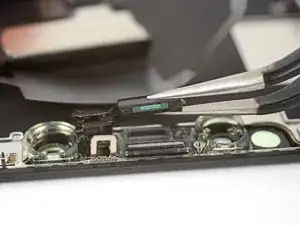

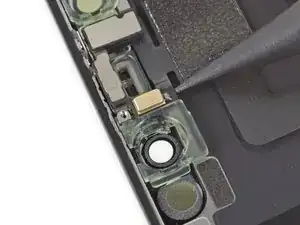

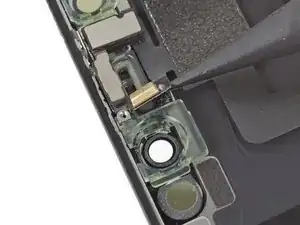

Используйте пинцет, чтобы пошевелить датчик освещённости и поднять его из выемки в дисплее.

Если датчик не выходит после нескольких секунд, примените больше тепла и повторите попытку.

Датчик остаётся подключён к остальной части блока датчиков очень тонким гибким кабелем. Будьте осторожны, чтобы не натянуть и не повредить кабель.

Если вы успешно сняли весь датчик освещённости, как показано на первом фото, переходите к следующему шагу ниже.

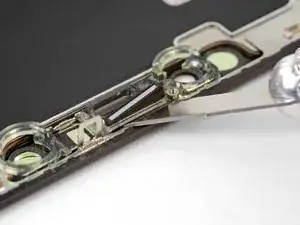

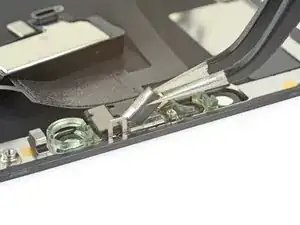

Если белая рассеивательная лента оторвалась и осталась встраенной в дисплей, как показано на втором фото, аккуратно подденьте её вдоль верхнего края тонким лезвием или инструментом для поддевания. Повторное нагревание перед этим может облегчить задачу.

При сборке установите рассеиватель в дисплей в первую очередь, убедившись, что он установлен в правильном направлении (лицевая сторона показана на первом изображении, задняя — на третьем).

Затем установите датчик освещённости поверх рассеивателя. Вам потребуется удерживать датчик на месте при установке винтов, закрепляющих узел динамика/датчиков. После затяжки винтов датчик останется на месте и будет работать нормально.

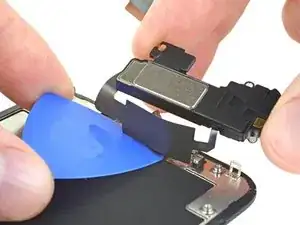

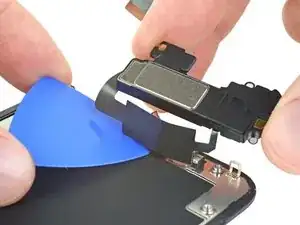

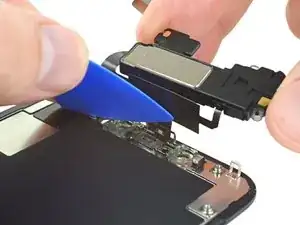

Работая слева направо, подденьте медиатором шлейф и подведите его под модуль датчика приближения и подсветки.

Осторожно пошевелите и приподнимите, чтобы отделить модуль от его выемки в передней панели.

Для удобства полезно приподнять и удерживать динамик в стороне для доступа. Просто будьте внимательны, чтобы не тянуть за тонкий гибкий кабель во время работы.

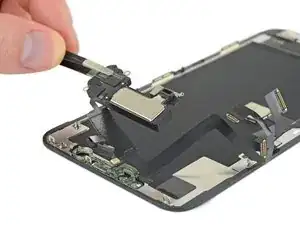

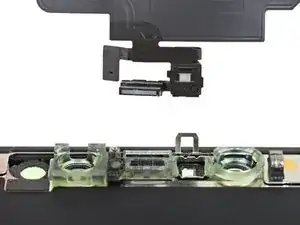

Снимите узел динамика трубки и передней панели датчиков.

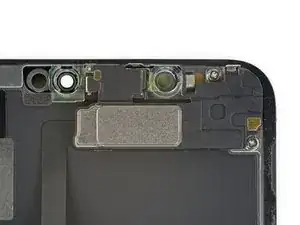

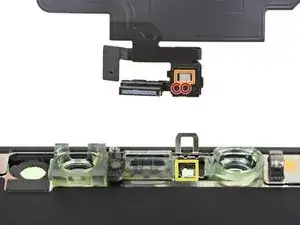

При сборке проверьте положение чёрного пластикового модуля, содержащего эти компоненты:

Датчик приближения

Подсветка

Модуль должен быть установлен так, чтобы эти компоненты не были закрыты клеем.
