Как успешно заменить разбитый экран iPhone 11 Pro Max — машина ламинации OCA

Разогрейте экран на нагревательной платформе. Обратите внимание, что температура платформы должна быть 90℃.

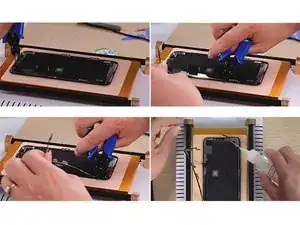

Сначала нанесите специализированный растворитель клея XII в зазор между рамкой и OLED.

Затем с помощью пластиковой лопатки соскребите холодный клей в основании места расположения гибкого кабеля рамки.

После этого обрежьте кронштейн вокруг выреза при помощи кусачек. Далее начинаем отделять рамку.

Здесь есть два совета, которым нужно внимать. Во-первых, контролируйте силу при снятии кронштейна. При вытягивании кронштейна его прижатие вниз будет более уместным.

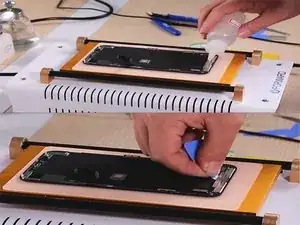

Во-вторых, если кронштейн трудно снять, можно нанести немного растворителя клея XII на пластиковую лопатку и вставить её в зазор, чтобы соскрести внутренний холодный клей. Но нельзя наносить слишком много растворителя на область гибкого кабеля и микросхемы.

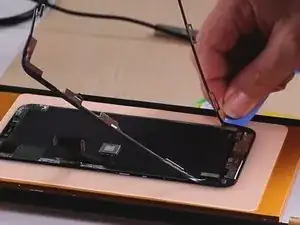

При снятии рамки сначала отдайте одну сторону, остановившись у места гибкого кабеля. Затем снимите другую сторону и также остановитесь у места гибкого кабеля.

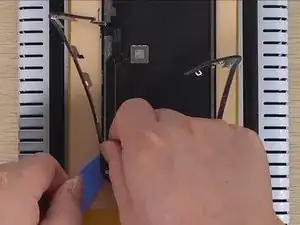

Далее ключевой момент при снятии рамки в зоне гибкого кабеля. Здесь также есть два момента предосторожности. Во-первых, пластиковая лопатка должна быть вставлена с правой стороны экрана, где находится позиция дисплейного микросхемы, и затем соскребать внутренний холодный клей.

Во-вторых, когда пластиковой лопаткой вы скользите до другого конца гибкого кабеля сенсорной микросхемы, используйте мягкую пластиковую лопатку и наклоняйте её, двигая взад-вперёд.

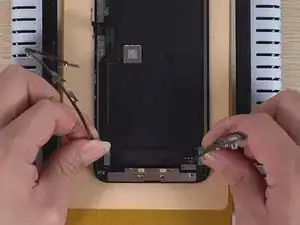

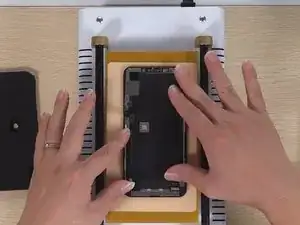

Наконец, при отсоединении рамки в нижней области используйте обе руки, чтобы вытянуть приклеенную рамку параллельно. Действие рук: захватите рамку, аккуратно приподнимите её, затем опустите вниз.

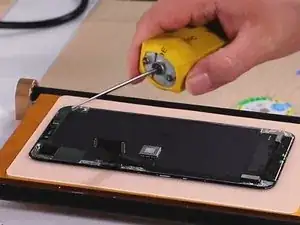

Перед тестированием удалите остатки клея с помощью устройства для удаления клея.

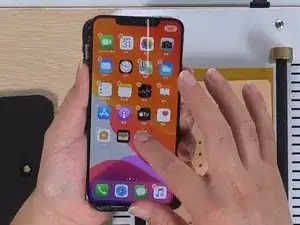

После этого лучше протестировать дисплей и сенсор.

Продолжим отделять стекло после успешного теста.

Перед отделением стекла лезвием очистите лёгкий клей между стеклом и ЖК‑панелью.

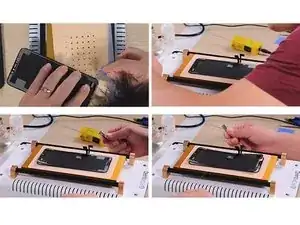

Для этого шага есть три совета. Во‑первых, стальная режущая нить должна быть вставлена со стороны гибких кабелей.

Во‑вторых, тяните стальную нить равномерной силой. Если при тянущей силе левая сторона не получается, можно изменить направление, например правая или средняя часть экрана.

В‑третьих, если при тянущей нити вы встречаете остатки клея, соскребите их и продолжайте.

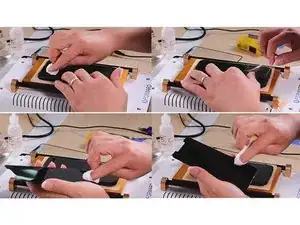

Для этого шага нанесите слой растворителя клея 8333 на OCA‑клей и подождите 30 с.

Затем оторвите его одной рукой. Будьте осторожны с силой, чтобы не повредить OLED‑экран.

После удаления клея очистите экран белым маслом. Здесь также два совета. Во-первых, будьте осторожны с золотым контактным трактом сенсора на краю экрана при очистке и мягко проводите безворсовой салфеткой.

Если прикладывать слишком большую силу, гибкий сенсорный кабель может порваться и сенсор перестанет работать. Во‑вторых, при очистке области гибких кабелей действуйте мягко и не используйте слишком много белого масла.

После завершения очистки снова протестируйте дисплей и сенсор.

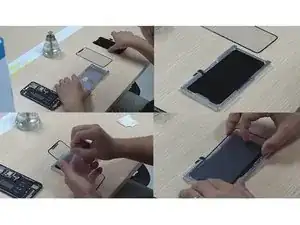

Для этой части заранее подготовьте специализированную позиционирующую форму для iPhone 11 Pro Max. Затем положите ЖК‑панель ровно в форму, чтобы она не смещалась, и очистите пыль с ЖК‑панели. Обратите внимание на расположение гибких кабелей.

Затем извлеките стекло с OCA и снимите защитную плёнку OCA с тягой‑ленты. Далее совместите стекло с ЖК‑панелью и прикрепите его в правильное положение. После этого нажмите одной рукой по центру стекла и аккуратно приладьте его к ЖК‑панели.

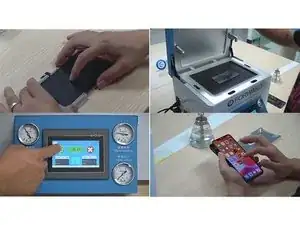

Наконец, поместите предварительно склеенную ЖК‑панель на чёрный мат и поместите их в машину ламинации CEO‑2+ для ламинирования и удаления пузырей. Убедитесь, что гибкий кабель находится снаружи ЖК‑панели при укладке на мат.

Затем установите время и нажмите кнопку «START». Время вакуума 20 с, время ламинирования 15 с и время удаления пузырей 180 с. После этого снова протестируйте дисплей и сенсор экрана.

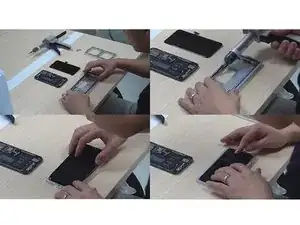

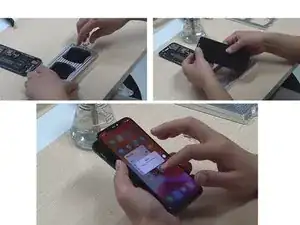

Не останавливаемся, когда уже почти готово. Сначала установите новую рамку в защитную прижимную форму. Во‑вторых, нанесите клей для рамки вокруг кронштейна после его фиксации. В‑третьих, подгоните приклеенную ЖК‑панель к рамке. Важная деталь: размещайте ЖК‑панель со стороны расположения гибкого кабеля.

Четвёртое, после установки плотно прижмите вокруг экрана рукой, чтобы убедиться, что ЖК‑панель полностью вошла в корпус. Пятое, закройте защитную прижимную форму и оставьте на 30 минут. Время вышло — выньте экран после высыхания клея и очистите экран.

В конце протестируйте дисплей и сенсор экрана. Если проблем нет, процесс восстановления завершён.
